8.3 Установка системы управления

! Оба винта (рис. 14, поз. 1) выкрутить сверху из

крышки клеммного щитка (рис. 14, поз.2) и снять

ее.

! Только для системы управления Logamatic 4000:

снять заднюю стенку (рис. 19, стр.37, поз. 6).

! Слегка наклонив систему управления вперед,

установить ее так, чтобы передние крюки вошли

в овальные отверстия. Систему управления по-

двинуть вперед и отклонить назад до защелки-

вания обоих упругих крюков справа и слева

(стрелки на рис. 14).

! Капиллярные трубки провести через кабельный

проход (рис. 14, поз.3) и развернуть на требу-

емую длину.

! Прикрутить двумя винтами систему управления

сзади справа и слева в кабельном проходе

(рис. 15, поз. 1) к передней крышке котла

(рис. 15).

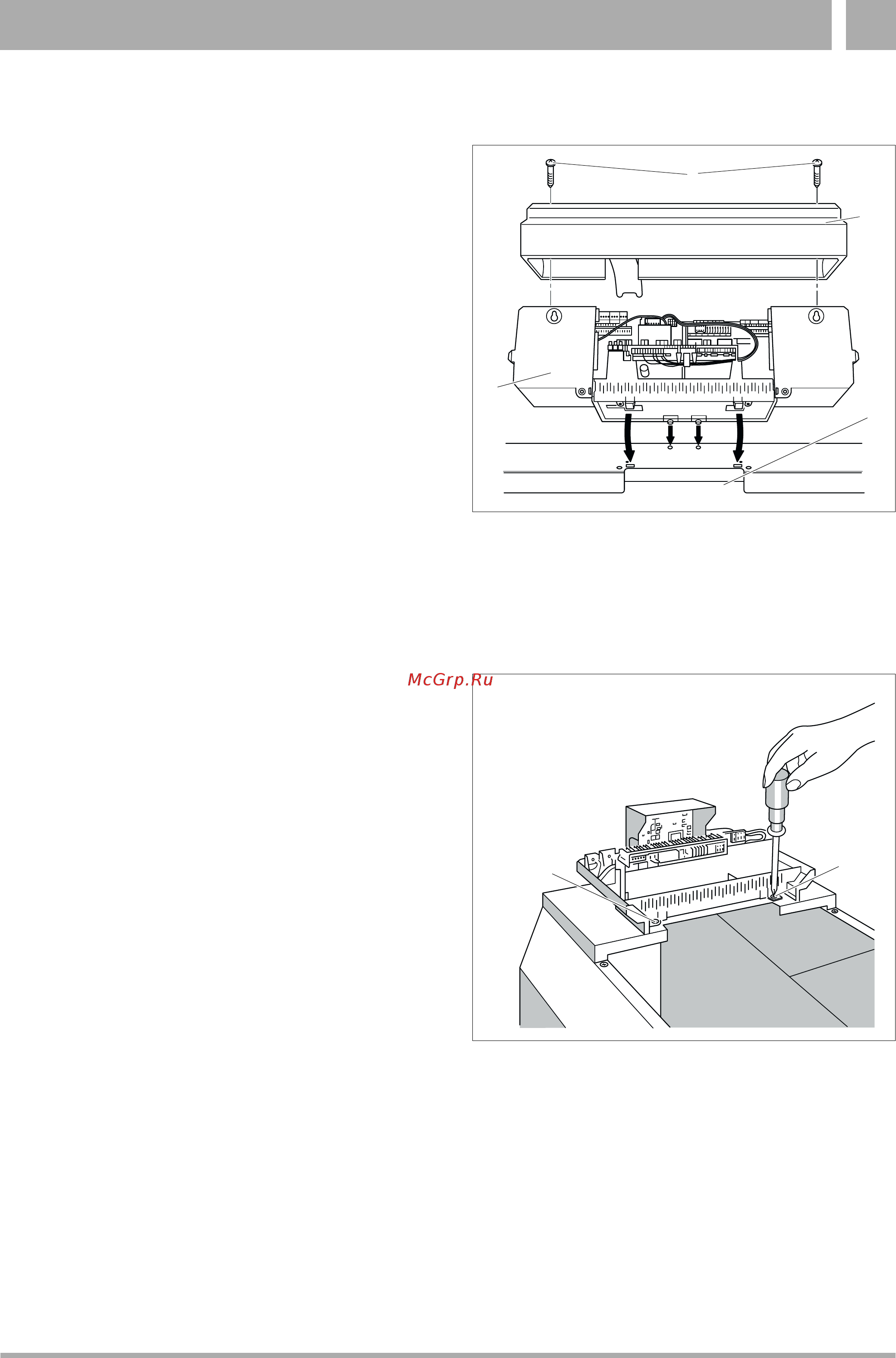

Рис. 14 Открытие и установка системы управления

Logamatic 4000

поз. 1: винты

поз. 2: крышка клеммного щитка

поз. 3: кабельный проход

поз. 4: система управления

Рис. 15 Крепление системы управления Logamatic 2000

поз. 1: винты
