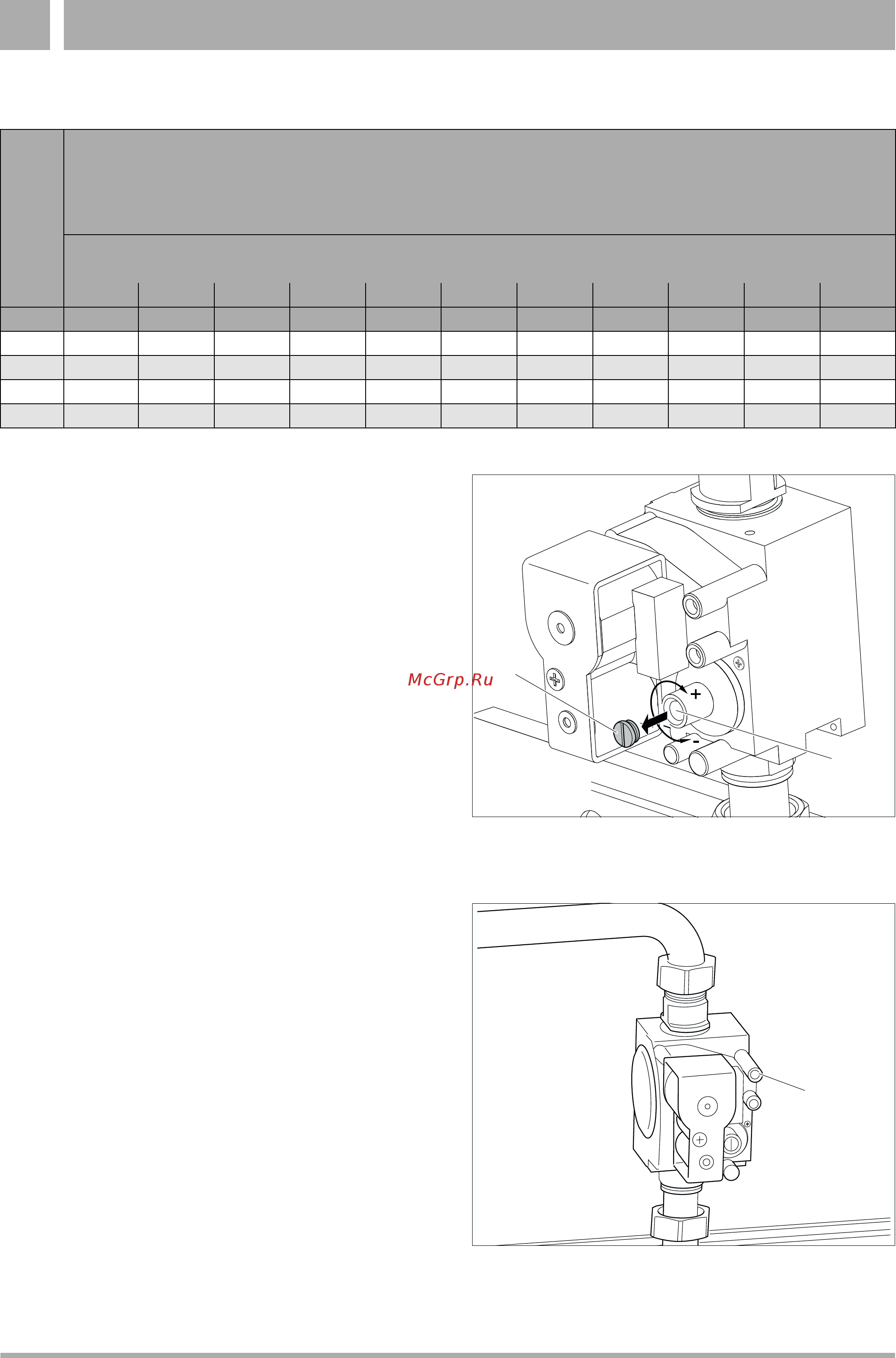

![Buderus Logano G124 32-4 WS [72/80] Переустановка котла на другой вид газа 1 2](/img/pdf.png)
Buderus Logano G124 32-4 WS [72/80] Переустановка котла на другой вид газа 1 2
![Buderus Logano G124 32-4 WS [72/80] Переустановка котла на другой вид газа 1 2](/views2/1421988/page72/bg48.png)
72
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Переустановка котла на другой вид газа12
При отклонении от заданного значения:
! Снять защитный колпачок (рис.50, поз. 2;
возможно опечатан) на регулировочном ви нте
давления на форсунках (рис.50, поз. 1, сверху).
Отрегулировать давление на форсунках пово-
ротом винта в направле нии плю с или минус
(рис. 50, поз. 1, внизу).
! Вновь установить защитный колпачок или болт
на регулировочный винт.
! Перевести пусковой выключатель в положение
"0" (ВЫКЛ).
Включение:
! Снять измерительный шланг и вновь закрутить
измерительный ниппель (рис.51, поз. 1).
! Провести работы по вводу в эксплуатацию 8 - 12,
главу 9.2.9 "Проверка герметичности в рабочем
режиме", стр.46 - главу 9.2.13 "Информирование
обслуживающего персонала и передача ему
технической документации", стр. 52.
Заполнить протокол пуска в эксплутацию (см.
главу 9.3 "Протокол пуска в эксплуатацию",
стр. 53). Все места уплотнений проверить еще
раз на герметичность в рабочем состоянии!
! На фирменную табличку котла нанести наклейку
с новым типом газа.
! Снятые части сохранять!
Типо-
раз-
мер
котла
Давление на форсунках
Сжиженный газ
смесь бутан/пропан
B/P (G 30)
Подаваемое давление
(давление истечения)
50 - 40 39 38 37 36 35 34 33 32 31 30
мбар мбар мбар мбар мбар мбар мбар мбар мбар мбар мбар
20 - 4 23,8 23,8 23,8 23,8 23,8 23,8 23,8 23,8 23,8 23,8 23,8
24 - 4 23,6 23,6 23,6 23,6 23,6 23,6 23,6 23,6 23,6 23,6 23,6
28 - 5 25,6 25,6 25,6 25,6 25,6 25,6 25,6 25,6 25,6 25,6 25,6
32 - 5 24,4 24,4 24,4 24,4 24,4 24,4 24,4 24,4 24,4 24,4 24,4
Таб.32 Давление на форсунках для сжиженного газа B/P в зависимости от подаваемого давления
Рис. 50 Газовая арматура "SIT" 840 Sigma
поз. 1: защитный колпачок
поз. 2: регулировочный винт давления на форсунке
1
2
Рис. 51 Газовая арматура "SIT" 840 Sigma
поз. 1: измерительный ниппель
1
