7.2 Монтаж подключения обратной линии

Прежде чем подсоединить обратную линию

отопительной системы к обратной линии на

отопительном котле, нужно установить

соединительный элемент обратной линии.

Для монтажа соединительного элемента обратной

линии выполните следующие действия:

! Установить уплотнение (рис.9, поз.2) в накид-

ную гайку тройника (рис.9, поз.4), который

входит в объем поставки.

! Крепко закрутить тройник (рис.9, поз.4) на

подключении обратной линии отопительного

котла RK (рис.9, поз.5).

Если Вы не пользуетесь системой быстрого монтажа

(дополнительный заказ), то подключите обратную

линию через поставляемый переходник G 1¼ на R 1

(рис.9, поз.6).

! Установить уплотнение (рис.9, поз.2) в накид-

ную гайку переходника G 1¼ на R 1 (рис.9,

поз.6), входящего в объем поставки.

! Установить по ставл яемый переходник G 1¼

на R 1 (рис.9, поз.6) для обратной линии

системы отопления (рис.9, поз.7) на 90°-ый

отвод тройника.

Если Вы не подключаете бак-водонагреватель, то

нужно заглушить тройник (рис.9, поз.4), установив

торцевую крышку (рис.9, поз. 1).

! Установить торцевую крышку (рис.9, поз. 1)

вместе с уплотнением (рис.9, поз.2).

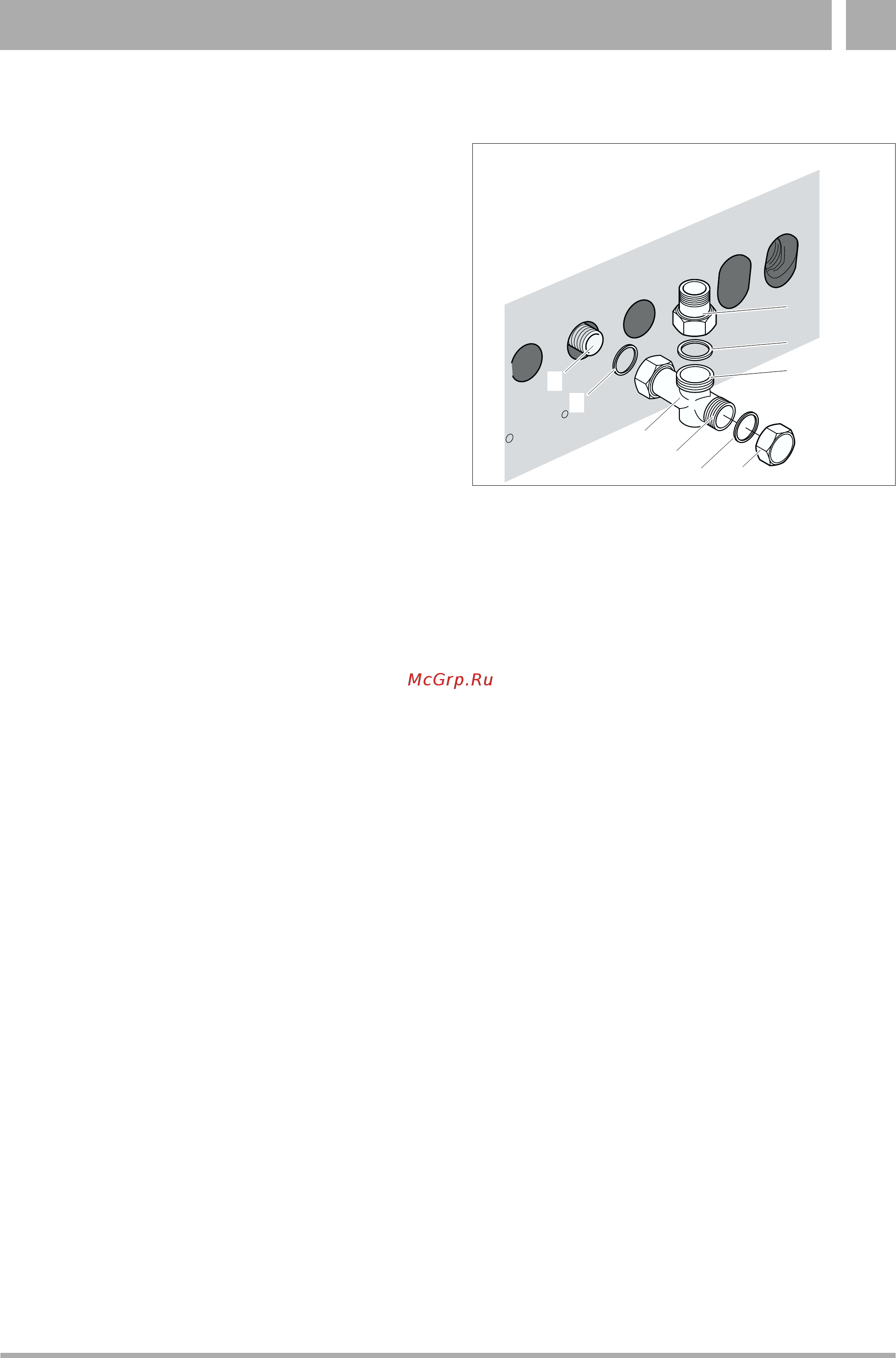

Рис. 9 Монтаж подключения обратной линии на котле

Logano G124 WS

поз. 1: торцевая крышка

поз. 2: уплотнение

поз. 3: обратная линия бака-водонагревателя RS (R 1)

поз. 4: тройник

поз. 5: обратная линия отопительного котла RK (R 1)

поз. 6: переходник с G 1¼ на R 1 для подключения

трубы заказчика

поз. 7: обратная линия отопления G 1¼
