38
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Выполнение электрических подключений8
Только для системы управления Logamatic 2000:
! Наклонив панель индикации, установить ее в
нужное положение.
! Установить крышку клеммного щитка (рис.21,
поз. 1 и рис. 14, стр.35, поз. 2) закрепить ее
винтами к системе управления (рис.21, поз.2 и
рис. 14, стр.35, поз. 4).
! Задвинуть заднюю крышку котла с язычками под
переднюю крышку и на жа ть на нее сзади
(рис. 22).
! Закрепить винтами заднюю крышку котла к
задней стенке котла.

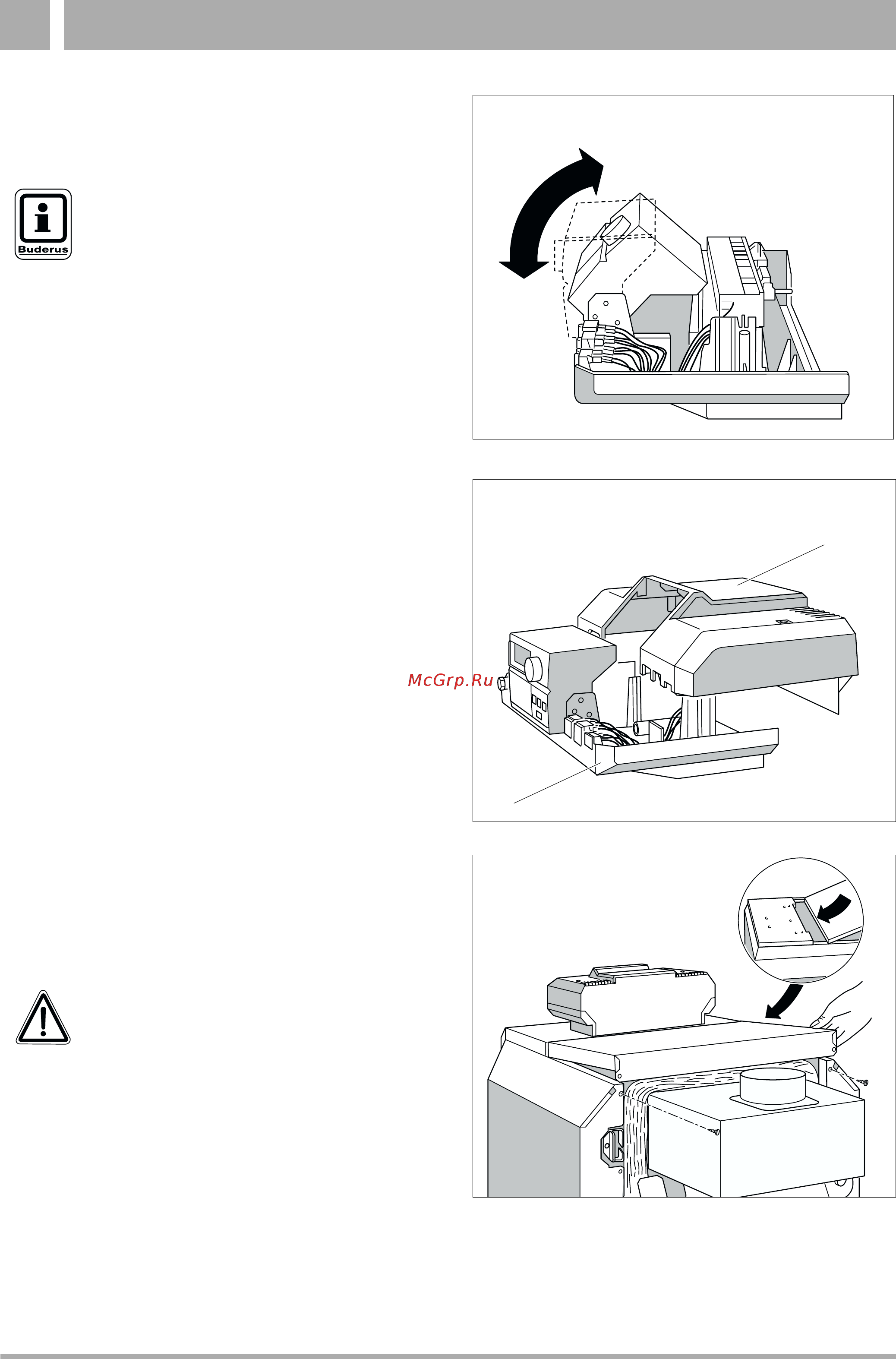

Рис. 20 Наклон панели индикации
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При комбинации с баком типа L мы
рекомендуем устанавливать панель
индикации прямо, без наклона (рис.20).
Рис. 21 Установка крышки клеммного щитка
2
1
Рис. 22 Установка задней крышки котла
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие загрязнения.
Если отопительный котел собран, но
пока еще не работает, то нужно:
! Закрыть все места подключений
отопительного котла, защитив их
от загрязнения.
