Instruction for use
5
9
Open
Close
Jnrhsnm
Pfrhsnm

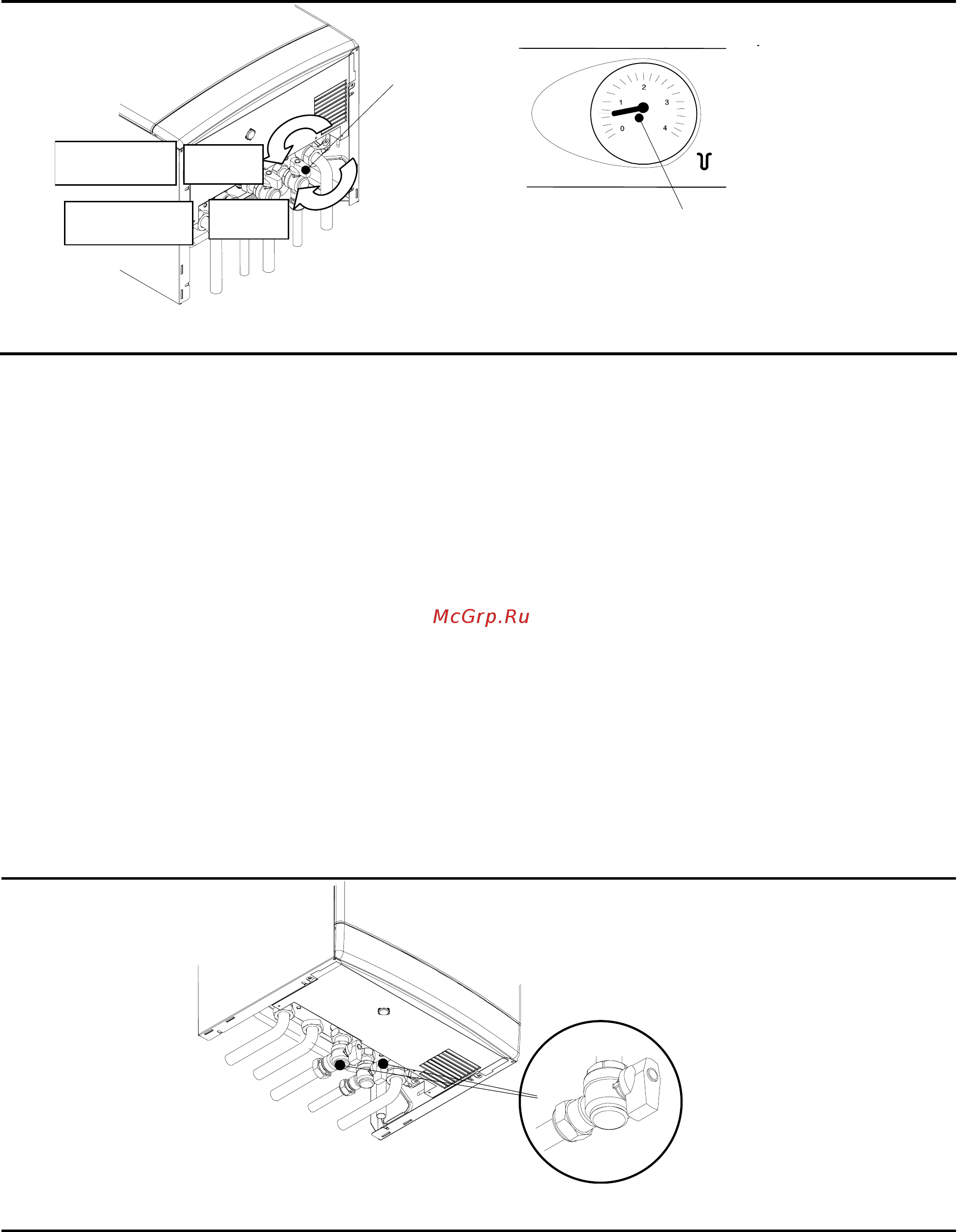

Fig. 2.1
Normal filling
pressure = 1bar
Yjhvfkmyjt
Lfdktybt
4
Fig. 2.2
If you experience any difficulty with the
operation of the boiler, switch off the
boiler immediately at the fused spur
isolation switch and contact your Installer
or an approved Service Engineer
Если вы столкнулись с какими-либо
трудностями при эксплуатации котла,
немедленно отключите его от
электросети и свяжитесь с Вашим
установщиком или представителем
Авторизованного сервисного центра
Air introduced into the boiler during this filling
process will vent through the automatic air
purger fitted to the boiler. You may also find it
necessary to vent air from your radiator circuit
using your radiator key, however be aware
that excessive venting will cause the pressure
in the system to drop.
Воздух, попавший в систему во время ее
заполнения, будет спущен
автоматическим спускником воздуха,
установленном на котле. Возможно будет
необходимо также
спустить воздух из
радиаторов, используя соответствующие
развоздушники. Помните, что резкий сброс
воздуха приводит к снижению давления в
системе.
Always ensure that the pressure gauge is set
at the required pressure.
Следует периодически проверять
показания манометра
2.3. Ignition
2.3. Розжиг
Open position
gjkj;tybt jnrhsnj
Fig. 2.3
1 Check that the taps located in the lower
part of the boiler are open (Fig. 2.3).
1 Проверьте, чтобы краны,
расположенные в нижней части
котла были открыты (Рис. 2.3.)
