Biasi DELTA M97, 23 SM [39/56] 10 разведите провод электропитания и провод внешнего контроля как указано на рис 5 7 зафиксируйте гибкий провод при помощи хомутов
![Biasi DELTA M97, 23 SM [39/56] 10 разведите провод электропитания и провод внешнего контроля как указано на рис 5 7 зафиксируйте гибкий провод при помощи хомутов](/views2/1423112/page39/bg27.png)

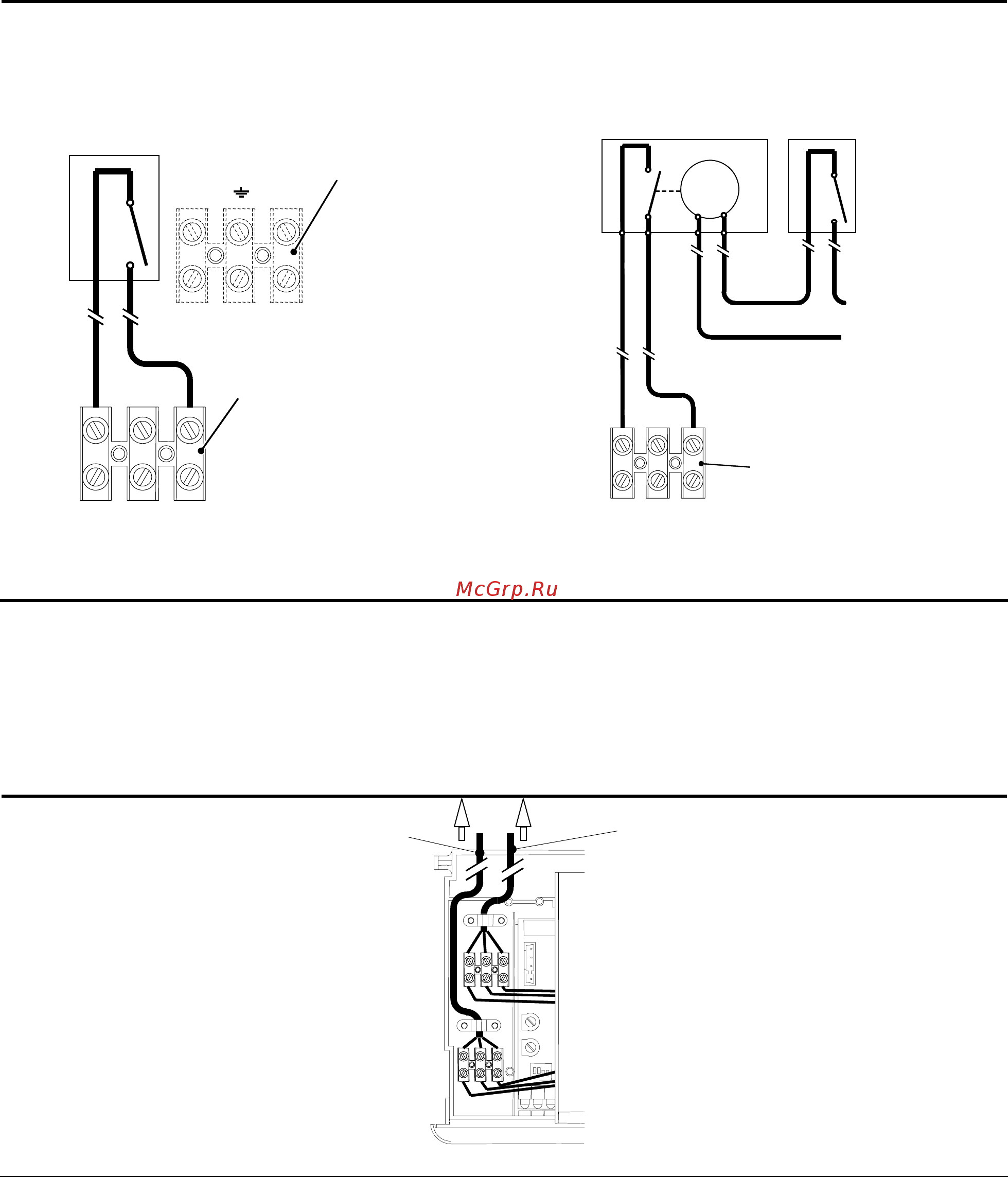

Installation
33
T
12
LN
3
Блок
питания
Блок
внешнего
конт
р
оля
Комнатный
те
р
мостат
Room
thermostat
Power supply
terminal block
External controls
terminal block
Fig. 5.15
1
L
N
3
V
T
Блок
внешнего
конт
р
оля
Комнатный
те
р
мостат
Room
thermostat
External controls
terminal block
Клапан с
электроприводом
Motor
operated valve
Fig. 5.16
10 Route the electrical supply flexible cord
and the external control flexible cord as
illustrated in Fig. 5.17. Lock the flexible
cords in place with the flexible cord
clamps
10 Разведите провод электропитания и
провод внешнего контроля, как
указано на рис. 5.17 Зафиксируйте
гибкий провод при помощи хомутов.
К устройству
внешнего
контроля
К автомату
To the external
control device
To the fused
spur isolation
switch
Fig. 5.17
