Instruction for use
7

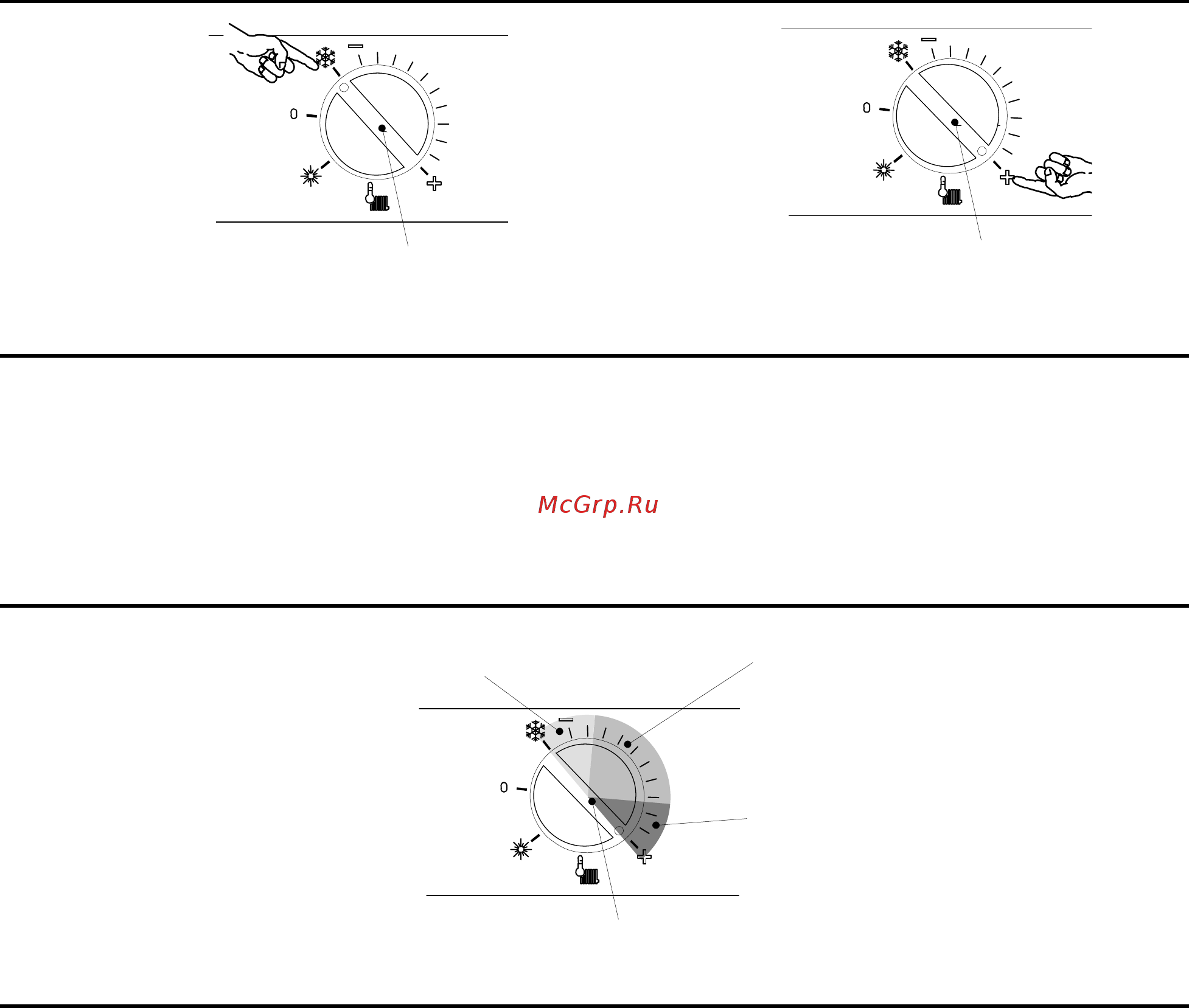

Adjustment of the boiler temperature alters
the gas flow at the burner according to the
thermal demand in the system. So it is usual
to see the burner lit at the minimum level for
more or less long periods.
Регулировка температуры влияет на
количество газа, подаваемого на горелку в
соответствии с тепловыми потребностями
системы. Поэтому, если Вы наблюдаете
на горелке маленькое пламя в течении
короткого или длительного периодов - это
нормальное явление.
5
Minimum
vbybvev
5
Minimum
vbybvev
Fig. 2.6
Adjustment Настройка
In order to achieve optimal settings for
economy and comfort, we recommend
adjusting the operating temperature of the
c.h. water according to the outside
temperature, positioning the knob as follows:
Для того, чтобы получить оптимальные
настройки для большей экономии и
комфорта, мы рекомендуем выставить
рабочую температуру воды контура
отопления в соответствии с наружной
температурой, переместив переключатель
в положение, как указано ниже:
5
От 5 До 15
градусоь
Between -5°C
and +5°C
Lower than -5°
Менее -5°C
градусоь
From 5°C
to 15°C
Между-5°C и
+5°C
градусами
Fig. 2.7
Your qualified installer will be able to
recommend the most suitable adjustment for
your system.
Квалифицированный монтажник
посоветует Вам, как выбрать наиболее
подходящую настройку для Вашей
системы
2.5. D.h.w. temperature
2.5. Температура горячей воды
The temperature of the d.h.w. leaving the
boiler can be varied from a minimum of about
35°C to a maximum of about 55°C (Fig. 2.8),
by turning the knob 6.
Температуру воды на выходе из котла
можно регулировать от минимальной 35 ºС
до максимальной 55 ºС (рис.2.8) при
помощи переключателя 6.
