7. Gas conversion
7. Смена типа газа
7.1. Warnings
7.1. Предупреждение
Procedures to adapt the boiler to the type of
gas available must be carried out by a
competent and responsible person.
Все действия по адаптации котла к
имеющемуся типу газа должны
выполняться только квалифицированным
персоналом.
Components used to adapt it to the type of
gas available must be genuine parts only.
Компоненты, используемые для адаптации
к типу газа, должны быть только
оригинальными.
More detailed instructions, relating to the
procedures for adapting the boiler to the type
of gas available and subsequent calibration
described below, are presented in the
instruction leaflet for the conversion kit.
Более подробные инструкции, касающиеся
процесса адаптации котла к имеющемуся
типу газа и последующая калибровка,
описанная ниже, предсталены в
инструкции к
набору для смены газа.
7.2. Procedures
7.2. Процедуры

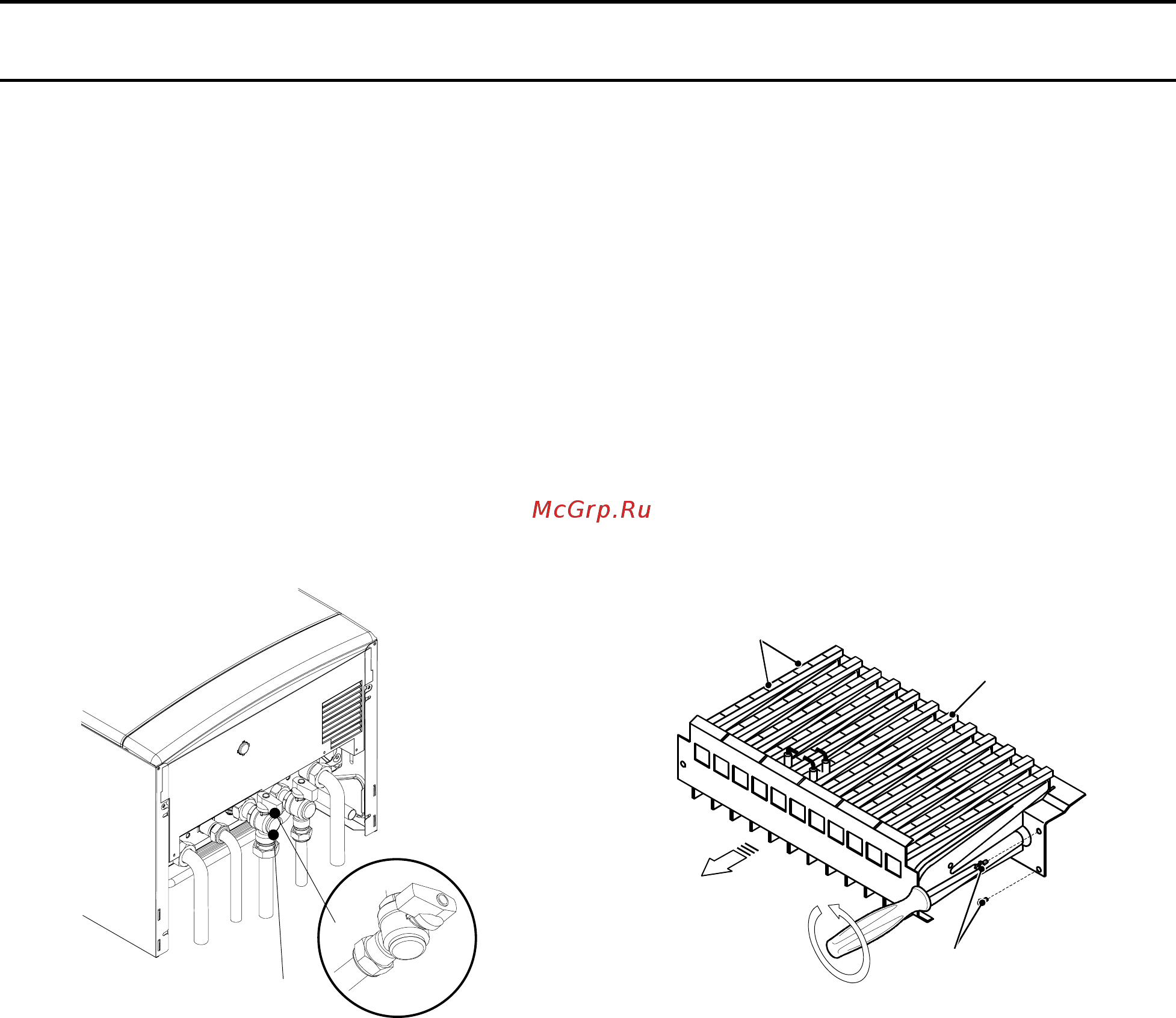

12
Fig. 7.1
A
A
28
Fig. 7.2
1 Check that the gas cock (12 in Fig. 7.1)
fitted under the boiler is turned off and
the appliance is switched off at the
mains isolating spur.
1 Проверьте, чтобы газовый кран (12
на рис.7.1), расположенный под
котлом, находился в закрытом
положении и автомат подключения
котла был выключен.
2 Remove the front panel of the case
(see the section 8.2 in this manual).
2 Снимите переднюю панель корпуса
(см. раздел 8.2 настоящего
руководства).
3 Take off the removable front of the air-
tight chamber.
3 Снимите съемную переднюю часть
герметичной камеры.
4 Take the front panel of the combustion
chamber off and remove the burner (28
in Fig. 7.2).
4 Снимите переднюю панель камеры
сгорания и снимите горелку (28 на
рис.7.2)
5 Carry out the conversion for the type of
gas, replacing the burner injectors
correctly.
5 Выполнить преобразования в
отношении типа газа путём
соответствующей замены
инжекторов горелки.
