Instruction for use
6
2 Turn on the electricity supply to the
boiler, switching on the fused spur
isolation switch. The appliance
operation light 7 (Fig. 1.3) will flash
every 4 seconds (stand-by condition).
2 Включите электропитание котла.
Индикатор котла 7 (рис.1.3.) будет
моргать каждые 4 секунды
(состояние ожидания)
3 If the boiler is to be used for c.h. and
d.h.w position the function selector 5 as
in Fig. 2.4. The appliance operation
light 7 will flash every 2 seconds
(operating boiler).
3 Если котел должен работать в
режиме отопления и приготовления
горячей воды, переключатель 5
должен находиться в положении как
указано на рис. 2.4. Индикатор котла
7 будет мигать каждые 2 секунды
(котел работает).
4 If d.h.w. supply only is required,
position the function switch 5 as in Fig.
2.5. The appliance operation light 7 will
flash every 2 seconds (operating
boiler).
4 Если
требуется только
приготовление горячей воды
положение переключателя 5 должно
быть как на рис.2.5. Световой
индикатор 7 будет моргать каждые 2
секунды (котел работает).
7 5

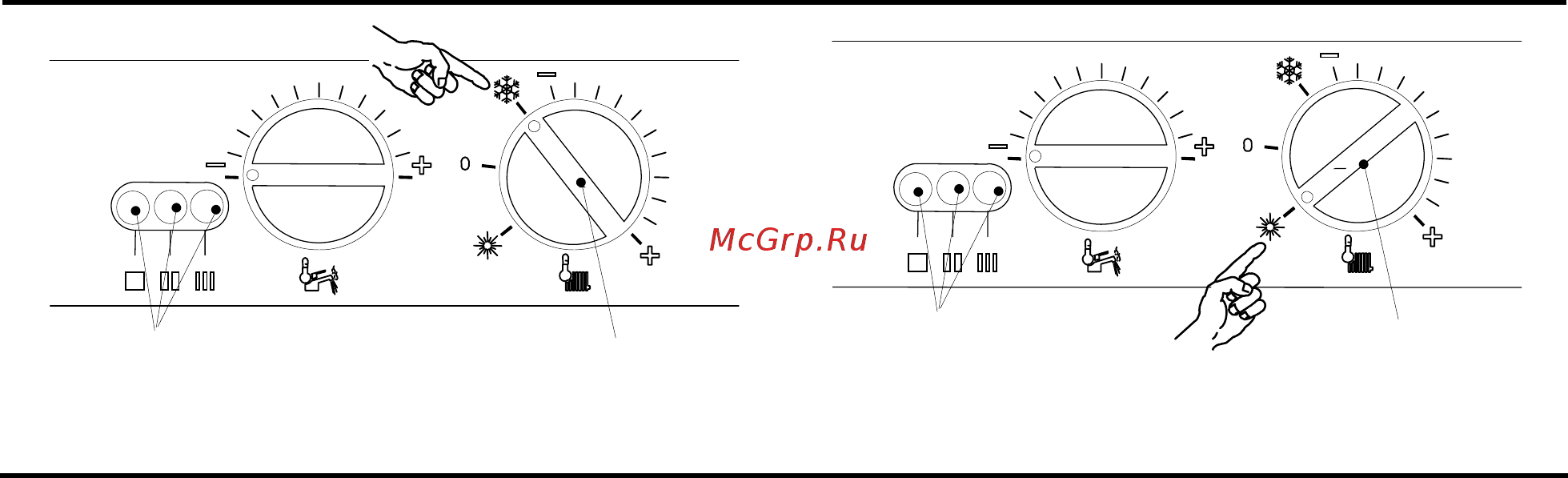

Fig. 2.4
7 5
Fig. 2.5
2.4. C.h. circuit temperature
2.4. Температура контура
отопления
The output temperature of c.h. water is
adjustable from a minimum of about 30°C to
a maximum of about 85°C (Fig. 2.6), by
turning the knob (5).
Температура на выходе в системе
отопления изменяется от мин. 30 градусов
С до макс. 85 градусов С (рис 2.6),
поворотом переключателя (5)
Adjustment of c.h. output on the boiler is
automatic. The greatest output pre-set in the
factory can, however, be reduced in level
according to actual system requirements; this
does not affect the maximum output in d.h.w.
operation.
Регулировка мощности отопления
является автоматической. Наибольшая
мощнсть установлена на заводе, но ее
можно уменьшать в зависимости от
потребности системы; это никак не
повлияет на максимальную мощность
приготовления
горячей воды.
Such adjustments must be carried out by a
qualified person; therefore we advise you to
contact your installer or Service Agent.
Такие регулировки должны производиться
квалифицированным персоналом; поэтому
мы рекомендуем связаться с Вашим
монтажником или обратиться к
представителю Авторизованного
сервисного центра.
