6. Commissioning
6. Ввод в эксплуатацию
6.1. Electrical installation
6.1. Монтаж электрической части
Preliminary electrical system checks to
ensure electrical safety shall be carried out by
a competent person. i.e. polarity, earth
continuity, resistance to earth and short
circuit.
Электрическая система должна быть
предварительно проверена
специалистами на соблюдение фазности,
устойчивости к заземлению и короткому
замыканию.
If a fault has occurred on the appliance the
fault finding procedure should be followed as
specified in the service manual.
Если обнаружена неисправность в
устройстве, необходимо произвести
работы, чтобы устранить их в порядке,
указанном в настоящем руководстве.
6.2. Gas supply installation
6.2. Монтаж подачи газа
1 Inspect the entire installation including
the gas meter, test for soundness and
purge.
1 Проверьте внутреннюю разводку,
включая газовый счетчик, проверьте
систему на наличие посторонних
шумов и проходимость.
2 Open the gas cock 12 (
Fig. 6.1) on the
appliance and check the gas connector
on the appliance for leaks.
2 Откройте газовый кран 12(рис. 6.1)
на устройстве и проверьте
подключение на отсутствие утечек.
Open position
gjkj;tybt jnrhsnj
12
11

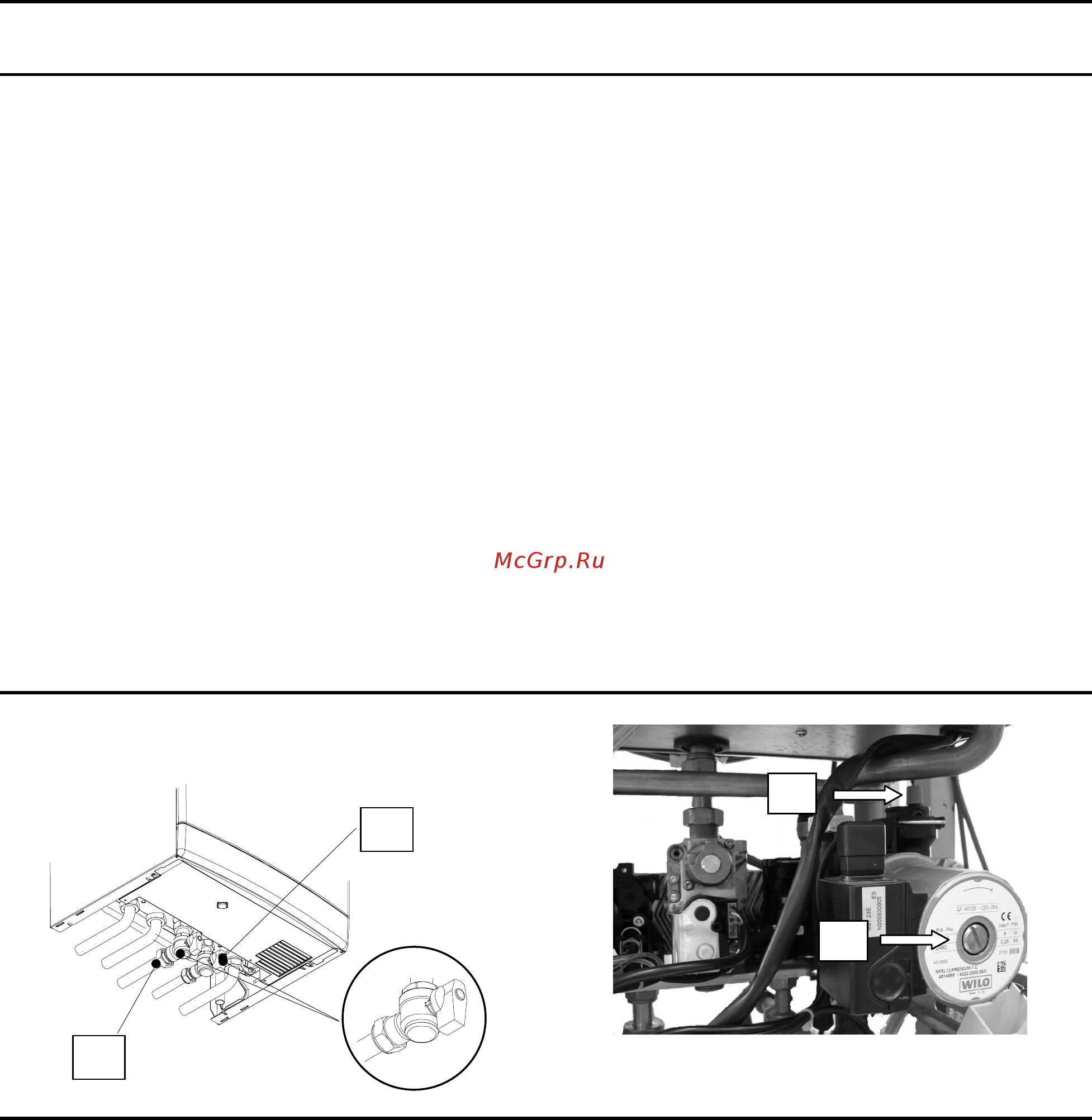

Fig. 6.1
17
18
Fig. 6.2
6.3. Filling the d.h.w. system
6.3. Заполнение системы горячей
воды
1 Close all hot water draw-off taps.
1 Закройте все краны с горячей водой.
2 Open the cold water inlet cock 11 (
Fig.
6.1
)
2 Откройте кран подачи холодной
воды 11(рис. 6.1).
3 Slowly open each draw-off tap and
close it only when clear water, free of
bubbles, flows out.
3 Медленно откройте каждый кран с
горячей водой и закройте его, только
когда из него пойдет чистая, без
пузырьков вода.
