Commissioning
36
If external controls are fitted (e. g. Timeclock,
room thermostat) ensure they "call for heat".
Если котел оснащен внешними
устройствами управления (напр.
программатором, комнатным
термостатом), убедитесь, что они
работают в режиме "запрос тепла"
1 Turn on the electricity supply to the
boiler, switching on the fused spur
isolation switch. The appliance
operation light 7 will flash every 4
seconds.
1 Включите питание котла на
автомате. Индикатор работы котла 7
будет моргать каждые 4 сек.

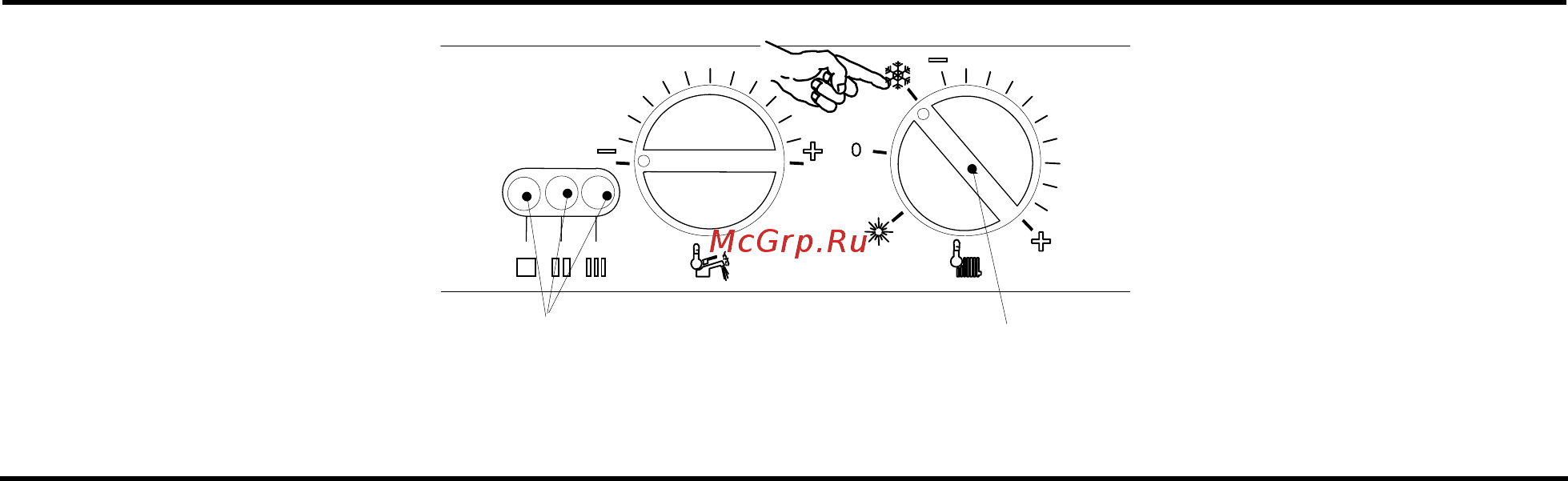

2 Turn the function selector 5 as in Fig.
6.3. The appliance operation light 7 will
flash every 2 seconds.
2 Переместете переключатель 5 в
положение, как указано на рис. 6.3.
Индикатор работы котла 7 будет
моргать каждые 2 секунды.
7 5
Fig. 6.3
The boiler will now go through an ignition
sequence and the burner will light.
Котел перейдет в стадию розжига и
горелка зажжется.
6.6. Checking the gas pressure at the
burner
6.6. Проверка давления газа на
горелке
This boiler has been tested to the highest
quality control standards.
Этот котел прошел проверку и
соответствует самым высоким
требованиям к качеству.
The minimum gas pressures are already
set during this quality control process
however the checking procedure must be
followed to ensure maximum operating
efficiency from the boiler.
минимальное давление газа уже
установлены в процессе контроля, тем
не менее рекомендуем произвести
процесс настройки, как указано ниже
для обеспечения максимальной
производительности котла.
1 Remove the front panel of the case
(see section 8.2 in this manual).
1 Снимите переднюю панель корпуса
(см. раздел 8.2 данного руководства).
2 Open the gas valve inlet pressure test
point (36 in Fig. 6.7) at the valve input,
connect a suitable pressure gauge,
check the gas pressure of the supply
network and compare the value on the
gauge with the value indicated in the
sections 4.4(gas supply pressures).
2 Откройте клапан для проверки
давления газа (36 на рис. 6.7),
подключите соответствующий
измерительный прибор, измерьте
давление газа в сети и сравните его
показания со значением, указанным
в разделе 4.4(давление газа в сети).
3 Remove the gauge and close the
pressure test point 36.
3 Отсоедините измерительный прибор
и закройте клапан 36.
