Appliance description
3
1.5. Operation lights
1.5. Индикаторы функций
Three lights (7 in Fig. 1.3) give detailed
indication regarding the operation of the
boiler.

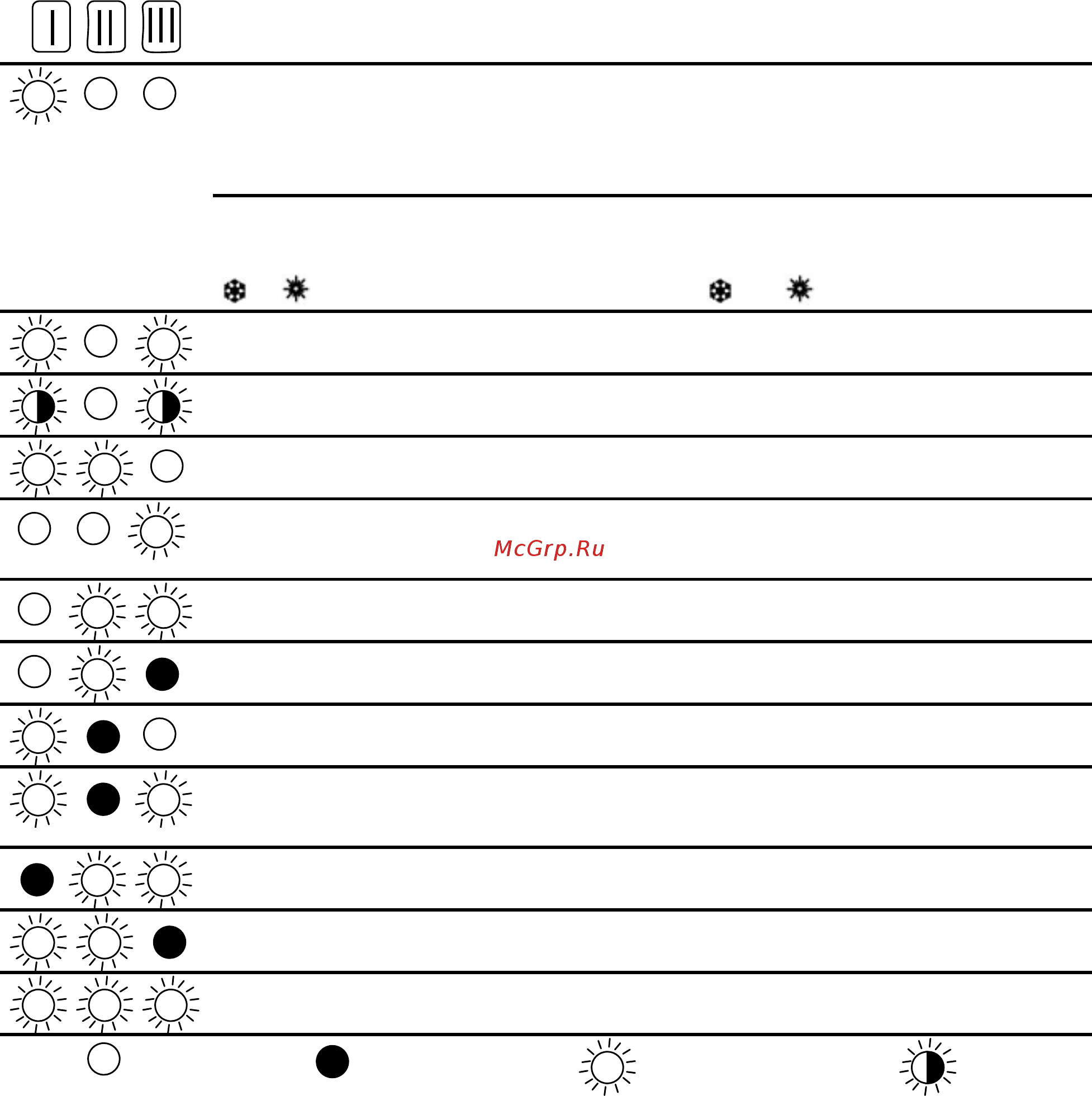

The following table gives the relationship
between each of the possible light
combinations and their meaning.
Три лампочки (7 на рис.1.3) дают
подробную информацию о работе котла.
Нижеследующая таблица дает
разъяснение индикации в зависимости от
того в какой последовательности и
комбинациях моргают те или иные
лампочки
A short pulse every 4
seconds:
stand-by condition Function
selector in 0 position.
Anti-freeze system active
Кратковременное мигание каждые 4 секунды:
котел находится в состоянии ожидания.
Переключатель функций находится в
положении О. Активирована система защиты
от замерзания
1 second pulse every 2
seconds: normally operating
boiler. Function selector in
or position
Индикатор загорается на 1 сек. каждые 2
секунды: котел работает в нормальном режиме
Переключатель функций находится в
положении
или .
C.h. operation Котел работает на отопление
D.h.w. operation
Котел работает на приготовление горячей
воды
Frost protect operation Функция защиты от замерзания активирована
D.h.w. operation
Excessive temperature on
primary circuit
Приготовление горячей воды.
Превышение температуры в первичном
контуре
Faulty c.h. temperature
probe NTC
Неисправность температурного датчика NTC в
системе отопления
Faulty d.h.w temperature
probe NTC
Неисправность температурного датчика NTC в
системе приготовления горячей воды
Faulty primary circuit (no
water or absence of flow)
Неисправность в первичном контуре (нет воды
или отсутствует проток)
Lack of burner ignition (no
ignition signal from the full
sequence ignition device)
Отсутствует розжиг горелки (нет сигнала
зажигания от устройства розжига)
Safety thermostat lock out
Блокировка, срабатывает предохранительный
термостат
Faulty Air pressure switch Неисправно реле давления воздуха
Parasitic flame остаточное пламя
Lamp OFF Lamp ON Flashing lamp, alone or
simultaneously with an other
lamp.
Flashing lamp, alternate with
another lamp.
Иникатор не горит Индикатор горит Индикатор моргает один
или одновременно с
другими индикаторами
Индикатор моргает
поочередно с другим
индикатором
