Commissioning
40
Ensure that the flue terminal is sited correctly
in accordance with the flue fitting instructions.
Убедитесь, что система дымохода
расположена правильно в соответствии с
инструкциями по установке.
To check the exhaust gas: Чтобы проверить отходящие газы:
1 Remove the plugs indicated in Fig. 6.8.
1 Снимите заглушки, показанные на
рис. 6.8
2 Insert the analyzer probe in the exhaust
gas sampling point or in the air intake
sampling point.
2 Подключите анализатор к точкам
отбора отходящих газов или забора
воздуха.
Reference figures are given in the sections
4.4 of this manual (Flue gas figures).
Относительные данные приведены в
разделах 4.4 настоящего руководства
(Характеристики отходящих газов)

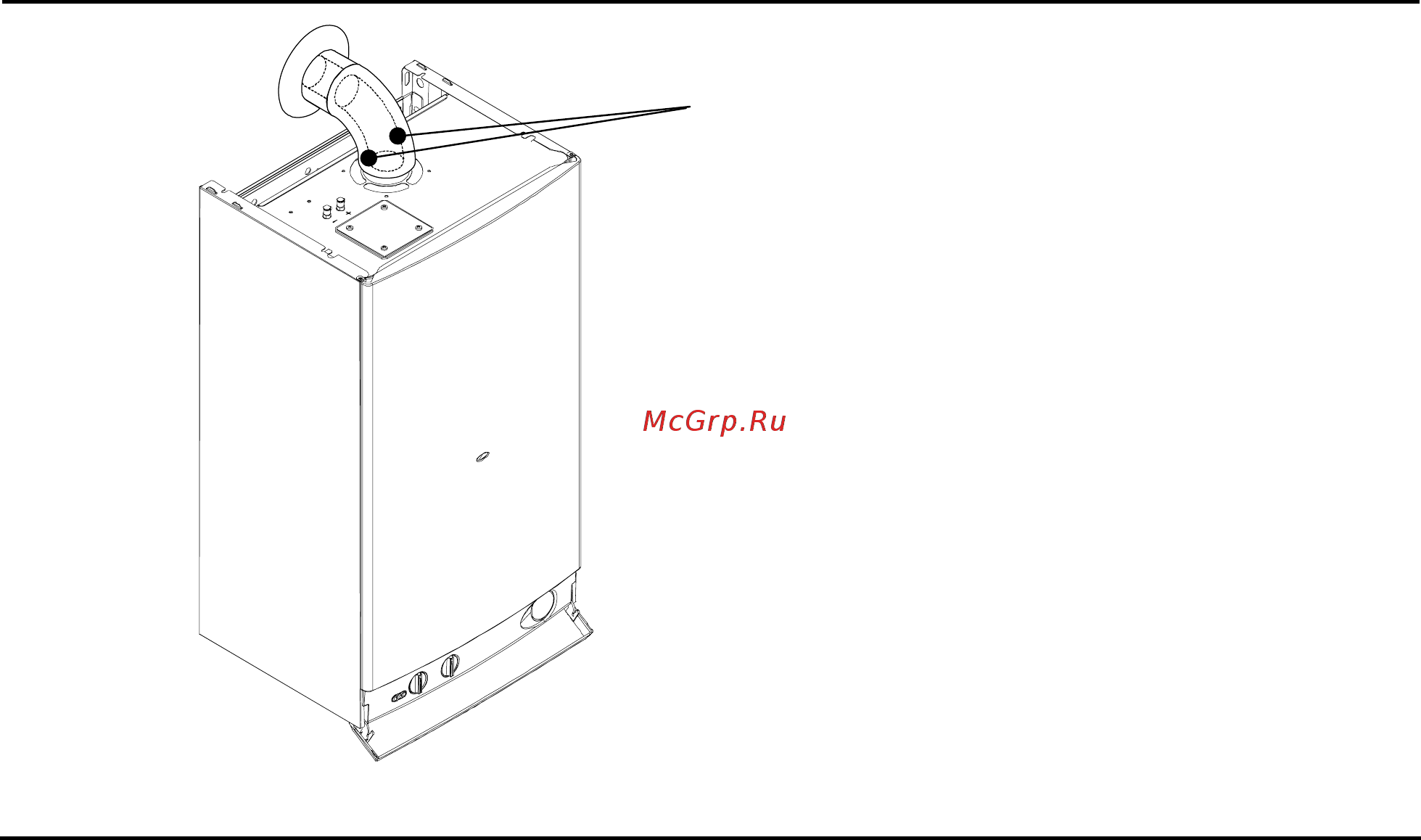

A
ir-Flue exhaust
sampling points
Tочки отбора
всасываемого воздуха и
отвода отходящих газов
Fig. 6.8
6.8. Instructing the user
6.8. Инструктаж пользователя
Hand over this combined User & Installation
manual and the Service manual to the end
user and explain how to use the unit in both
c.h. and d.h.w. modes.
Передайте конечному пользователю
настоящее Руководство по установке и
эксплуатации и Сервисную книгу и
разъясните как использовать данный
котел для отопления и приготовления
горячей воды.
Take the User step by step through the
lighting instructions.
Объясните пользователю шаг за шагом
инструкции по розжигу.
Show the User how to switch off the
appliance quickly and indicate the position of
the electric supply isolator.
Покажите пользователю, как можно
быстро отключить котел и укажите место
для размещения автомата
.
Explain the proper use and adjustment of all
system controls; this will ensure the greatest
possible fuel economy.
Разъясните назначение и настройки всех
систем контроля; это обеспечит
наибольшую экономию топлива.
Explain the function and use of the function
switch.
Объясните назначение и как работает
переключатель функций.
