Installation
26
5.7. Fitting the flue system
5.7. Подсоединение системы
отвода отходящих газов
(дымохода)
Refer to the assembly instructions contained
within the chosen flue kit packaging for the
correct assembly and installation.
Для правильной установки соблюдайте
инструкции, содержащиеся в выбраном
Вами комплекте отвода отходящих газов.
5.8. Flue restrictors
5.8. Ограничители дымохода
Two restrictors with different size are
supplied with the boiler in a separate bag;
Два ограничителя с различными
размерами поставляются в комплекте с
котлом в одтельном пакете;
For the correct use of the restrictors with co-
axial pipes ø 60/100 mm refer to Tab. 5.2
Для правильного использования
ограничителей с коаксиальными трубами
диам. 60/100 мм, обратитесь к Tаб. 5.2:
For the correct use of the restrictors with
vertical roof kit ø 80/125 mm refer to Tab. 5.3
Для правильного использования
ограничителей с набором для
вертикального отвода через крышу
диаметром 80/125 мм, обратитесь к Tаб.
5.3
For the correct use of the restrictors with twin
pipes refer to Fig. 5.9.
Для правильного использования
ограничителей
с двойной трубой
обратитесь к рис. 5.9.
Pipe lenght (
φ 60/100)
Длина трубы (д.60/100) Restrictor/Ограничитель
Between 0,3and 1 m От 0,3до 1 м
φ 44 mm φ 44 мм
More than 1 m up to 2 m Более 1 м, но не более 2 м
φ 47 mm φ 47 мм
More than 2 m up to 4 m Более 2 м, но не более 4 м No restrictor/Без ограничителя
Tab. 5.2 for co-axial standard flue/Таб. 5.2 для коаксиального стандартного отвода отх. газов
Pipe lenght (φ 80/125)
Длина трубы (д80/125) Restrictor/Ограничитель
Between 0,3 and 1,5 m От 0,3 м до 1,5 м
φ 44 mm φ 44 мм
More than 1,5 m up to 6,5 m Более 1.5 м, но не более 6,5 м
φ 47 mm φ 47 мм
More than 6,5 m up to 8,5 m Более 6.5 м, но не более 8,5 м No restrictor/Без ограничителя
Tab. 5.3 For vertical roof kit/Для вертикального отвода через крышу

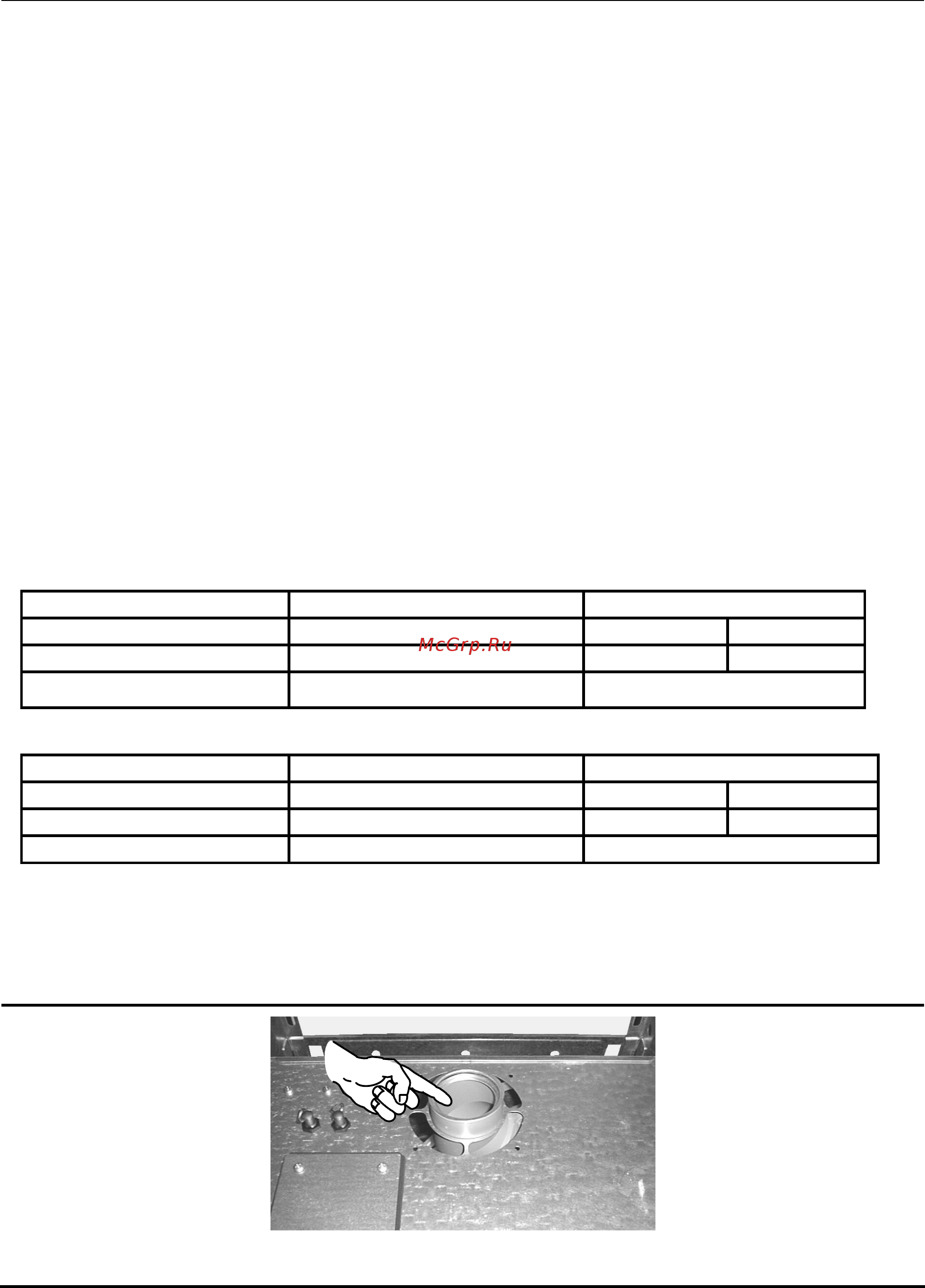

The appropriate restrictor, when necessary,
must be fitted in the flue outlet elbow as
indicated in Fig. 5.5.
Соответствующий ограничитель, при
необходимости, может быть установлен в
колено отвода отходящих газов, как
указано на рис.5.5.
Fig. 5.5
