Instruction for use
8
Minimum
vbybvev
7 6
7 6
Maximum
vfrcbvev

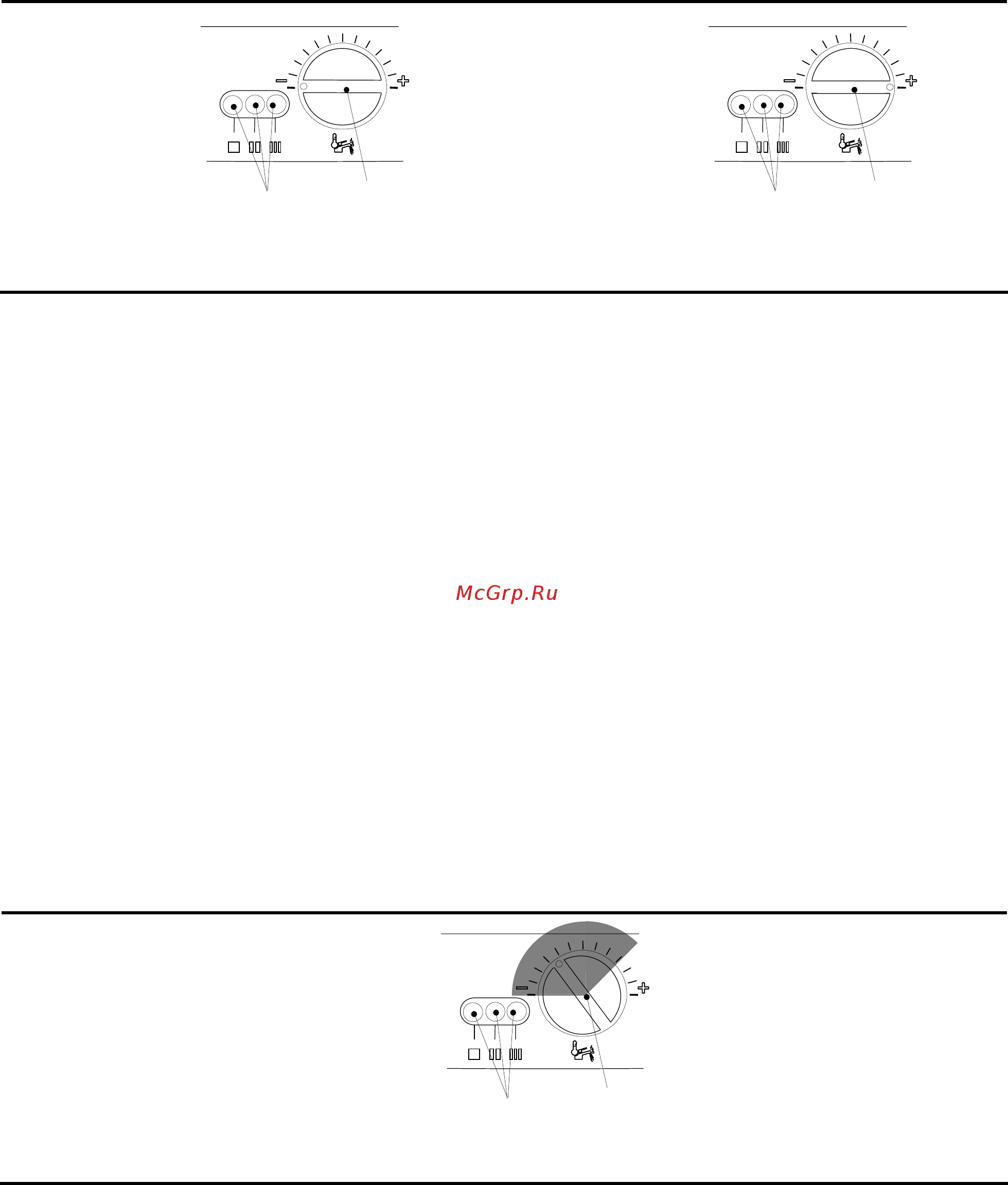

Fig. 2.8
Adjustment of the d.h.w. temperature is
completely separate from that of the c.h.
circuit.
Настройка температуры горячей воды
производится отдельно от настройки
температуры в отопительном контуре.
The adjustment system integrated within the
boiler automatically controls the flow of gas to
the burner in order to keep the temperature of
d.h.w. delivered constant, between the limits
of maximum and minimum output.
Система регулировки, встроенная в котел,
автоматически контролирует поток газа,
подаваемый на горелку, чтобы
поддерживать постоянной температуру
приготовляемой горячей воды в пределах
максимальной и минимальной мощности.
Where the demand is at a low level or with
the temperature set to the minimum, it is
normal to see a cycle of lighting and
extinguishing of the burner when running.
Если расход воды является минимальным
или выбрана
минимальная температура,
могут наблюдаться циклические
включения и выключения горелки, что
является нормальным ялением.
Adjustment Регулировки
It is advisable to adjust the d.h.w.
temperature to a level commensurate with the
demand, minimising the need to mix with cold
water. In this way, the automatic control
facilities will be fully exploited.
Рекомендуется отрегулировать
температуру горячей воды в соответствии
с ее потреблением, уменьшая тем самым
подмес холодной воды. В этом случае
будут полностью задействованы
устройства автоматического контроля.
OK
7 6
Fig. 2.9
Moreover, where the amount of limescale
present in the water may be particularly great,
not exceeding the position in Fig. 2.9 of the
d.h.w. control knob 6 corresponding to about
50°C (Fig. 2.9), minimises annoying
incidences of scale deposits and clogging.
Кроме того, если вода имеет повышеную
жесткость, мы рекомендуем не превышать
значений, указанных на рис.2.9 регулятора
горячей воды 6 соответсвующих
температуре 50 градусов С (рис.2.9). Это
снизит риск образования накипи и
отложений.
