Installation
28
L max = 4 m
L min = 0,3 m
φ
60/100
L
90° = - 1m
45° = - 0,5m
C
A
B
L
φ
60/100
Длина макс.=4м
Длина мин. = 0,3м

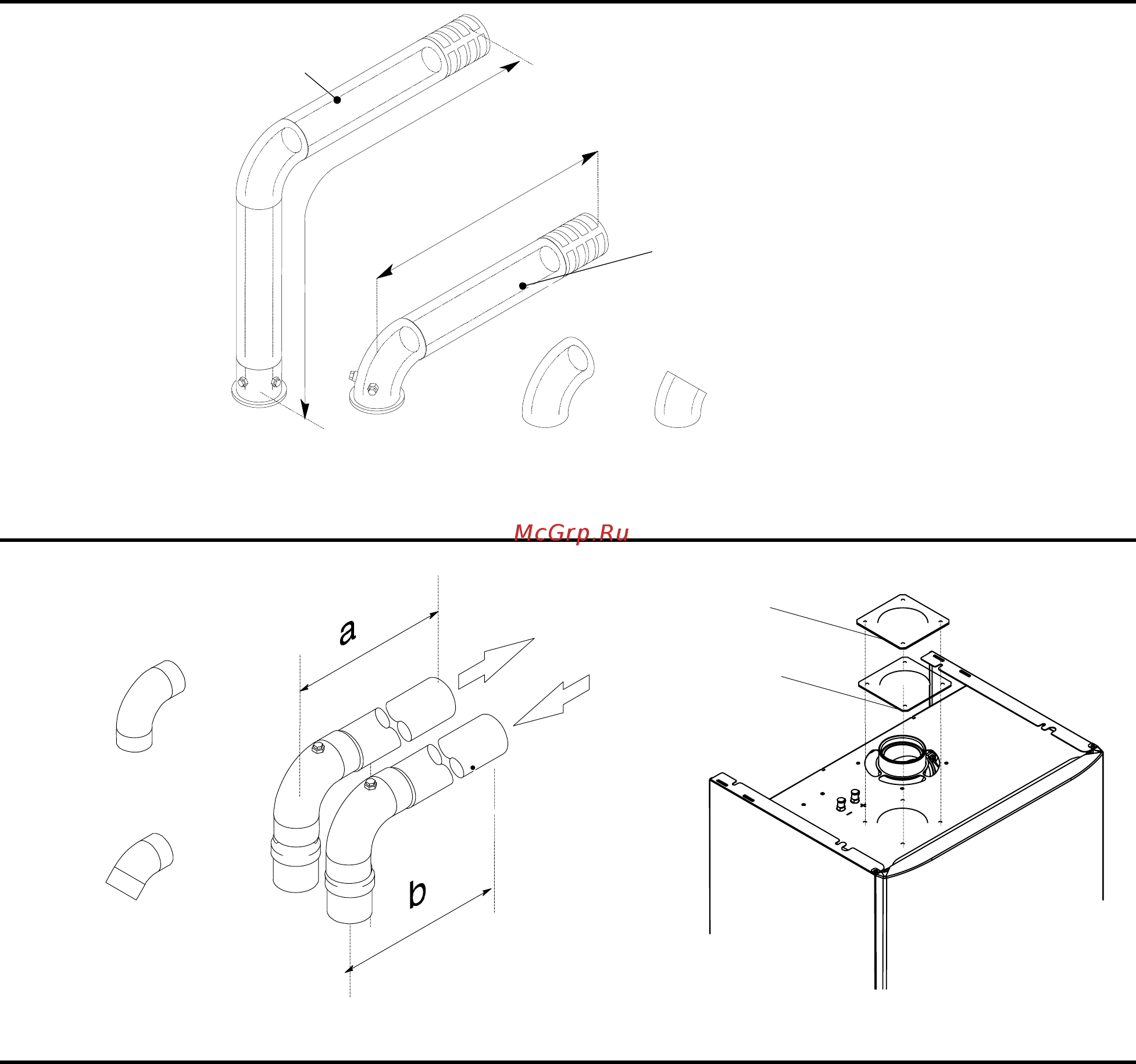

Fig. 5.6
90° = -1,65m
45° = -0,9m
Fig. 5.7
AIR Restrictor
ограничитель
воздуха
Gasket
Fig. 5.8
Twin pipe kits ø 80 mm ( Fig. 5.7) Двойная труба д.80 мм (рис. 5.7)
Various twin (split) pipes kits and optional
accessories (elbows) are available to assist in
the termination of the flue where the boiler is
installed in a location remote to an outside
wall.
Разные комплекты двойных труб (сплиты)
и дополнительных аксессуаров (колен)
способны содействовать установке
дымохода в тех местах, кде котел
установлен в удаленнии от наружной
стены.
These kits allow for separation of the air
supply pipe from the pipe that discharges the
exhaust gases. Consequently it is possible to
extend the flue system to a greater distance
than that provided by the standard horizontal
co-axial flue.
Этот комплект позволяет разделение труб
забора воздуха и отвода отходящих газов.
В последствии возможно удлинение
системы
дымохода на большее
расстояние, чем это предусмотренно
стандартным коаксиальным дымоходом.
If either an additional 45° or 90° accessory
elbow is used then the maximum permissible
length of either pipe must be reduced by 0,90
m or 1,65 m respectively.
В случае, если дополнительные 45 и 90
град. колена превышают максимально
допустимую длину, каждая труба должна
быть уменьшена на 0,90 м и 1,65 м
соответственно.
