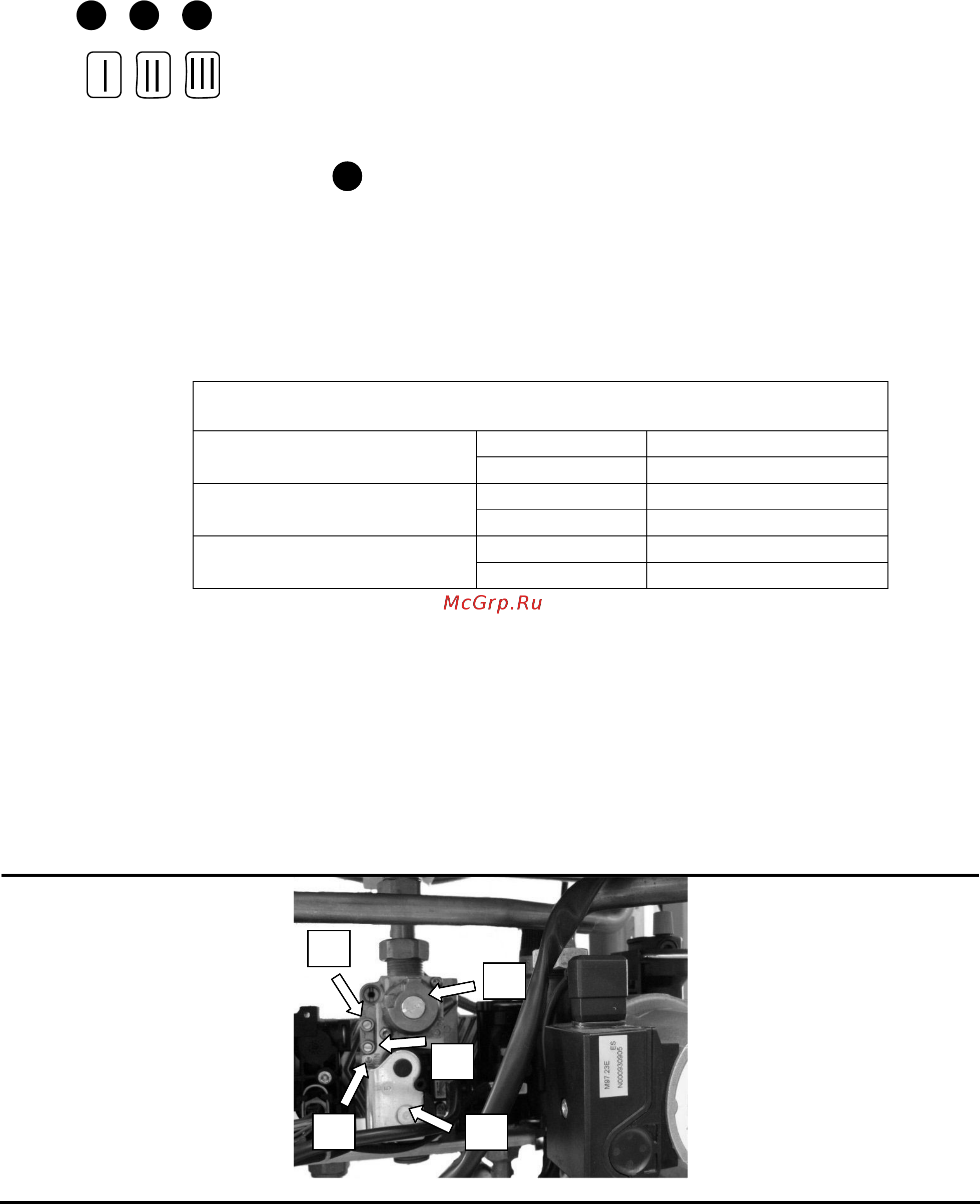

Commissioning
38
Fig. 6.6
Setting values Значения настройки
= Lamp ON = Индикатор горит
11 Compare the value on the gauge with
the values on the following table (Tab.
6.1). To adjust the minimum pressure
rotate the minimum adjustment A (Fig.
6.7)
11 Сравнить показания манометра со
значениями в таблице (Таблица 6.1).
Для регулировки минимального
значения давления повернуть
регулятор настройки до
минимального значения A (рис.6.7)
Minimum pressure at the burner /
Минимальная Давление газа на горелке
Pa 230
Natural G20
Природный газ G20
mbar 2,3
Pa 500
Butane G30
Бутан G30
mbar 5,0
Pa 710
Propane G31
Пропан G31
mbar 7,1
Tab. 6.1
12 To reset the boiler to the normal
operation and to memorize the settings
turn off the electricity supply to the
boiler, switching off the fused spur
isolation switch.
12 Для того, чтобы вернуть котел в
нормальный рабочий режим и
запомнить настройки, отключить
подачу электропитания к котлу. Для
этого нужно поставить выключатель
с плавким предохранителем в
положение «выкл»
13 Close the pressure test point 35.
13 Закрыть разъем для тестирования 35
A
B
36
35
21
Fig. 6.7
Important: after the gas pressure checks
and any adjustment operations, all of the
test points and adjustment devices must
be sealed.
Внимание: после проверки давления
газа и выполнения настроек, все точки
подключения и регулировочные
устройства должны быть закрыты.
