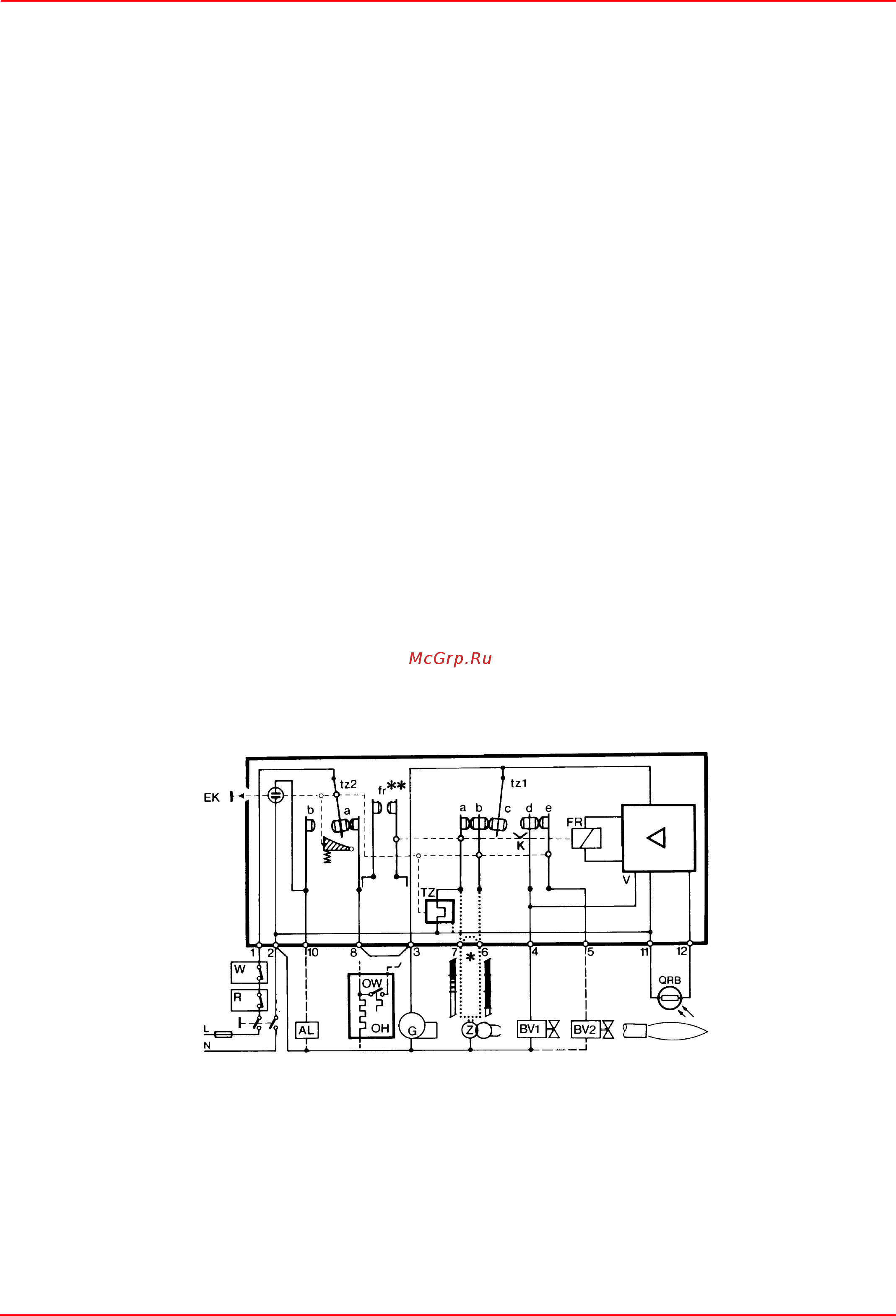

Напряжение 220 В - 15%...240 В + 10% или 100 В -
15%...110 В + 10%
Частота 50...60 Гц, ±6%
Внешний плавкий предохранитель 10A макс., медленное
срабатывание
Предел контактов:
- клемма 15A
- клемма 35A (включая потребление двигателя и
подогревателя солярки)
Предел клемм
- клеммы 4, 5 и 10 1A
- клеммы 6 и 72A
- клемма 85A
Потребление ок. 3 ВА
Класс защиты IP40
Допустимая температура:
- рабочая -20...+60°C
- транспортировки и хранения -50...+60°C
Монтажное положение любое
Масса (вес) устройств 180 г
цоколь 80 г
доп
олнительные принадлежности
AGK... 12 г
Команды при неполадках в работе
Посторонний свет / преждевременное зажигание
При предварительной вентиляции и/или предварительном
зажигании не должно подаваться каких-либо сигналов пламени. Если
же такой сигнал поступает, например, ввиду преждевременного
зажигания вследствие плохой герметичности электроклапана,
внешнего освещения, короткого замыкания в фоторезисторе или
соединительном проводе, неполадкой на усилителе сигнала
пламени и т.д., то по ис
течении времени продувки и безопасной
работы, блок контроля блокирует горелку и препятствует притоку
топлива даже во время периода безопасной работы.
Отсутствие пламени
В отсутствии пламени по завершении предохранительного времени
устройство сразу же выполняет блокирующий останов.
Отсутствие пламени при работе
При отсутствии пламени при работе устройство прерывает подачу
топлива и ав
томатически повторяет новую программу запуска: по
истечении времени “t4” программа запуска завершается.
При каждом предохранительном останове за менее, чем 1 с,
отключается напряжение от клемм 3-8 и 11; одновременно при
помощи клеммы 10 можно дистанционно передать сигнал
блокирующего останова. Разблокировка устройства возможна
приблизительно через 50 с после блокирующего останова.
