CIB UNIGAS - M039180NC
14
ОбозначениЯ
ОбозначениЯ
* Примечание: реле максимального давления может устанавливаться или перед газовыми клапанами или перед дроссельным
клапаном (см. схему - элемент 4).

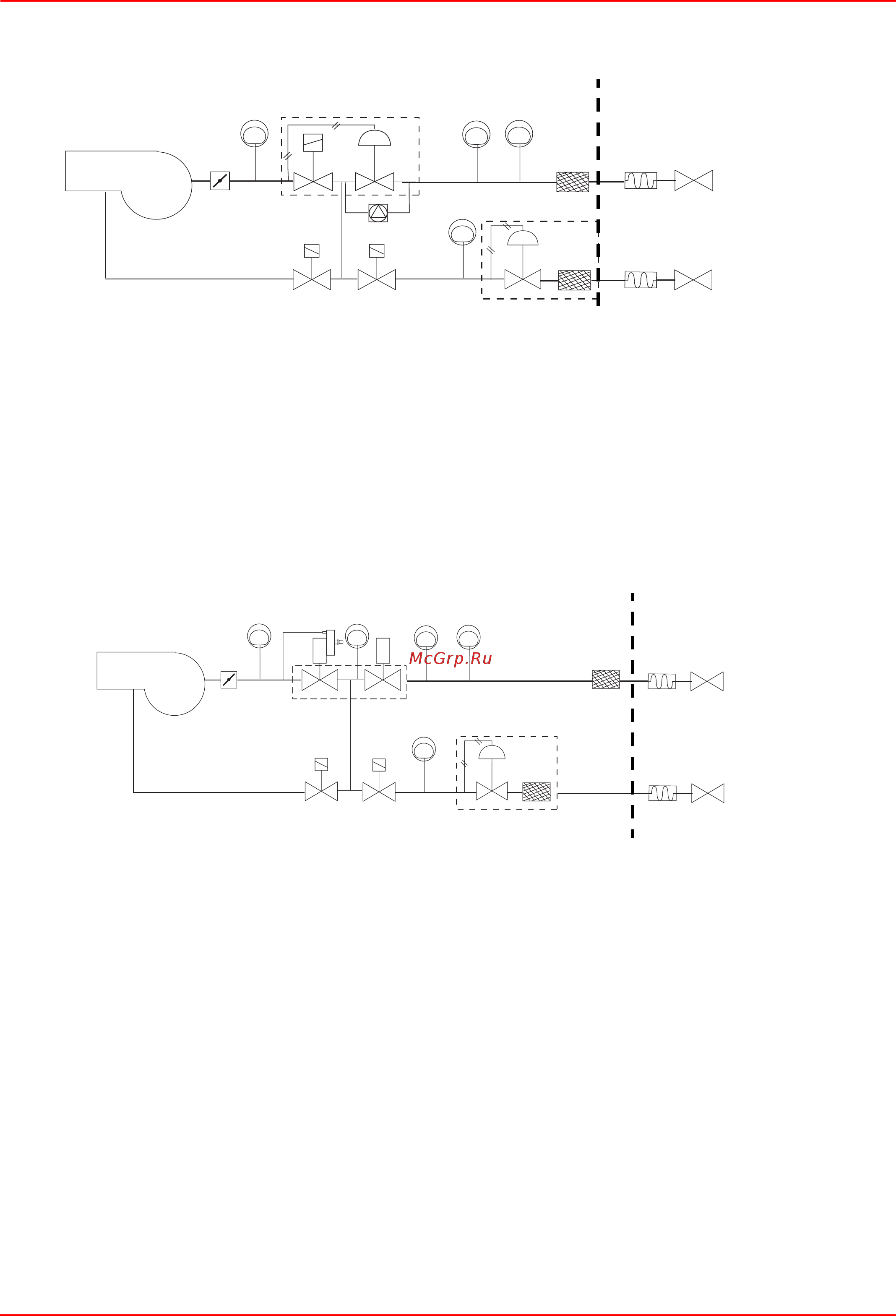

Газовая рампа 2 (DN80/100): Газовая рампа с группой клапанов MBC SE 1900/3100/5000(2 клапана + газовый фильтр +
стабилизатор давления) + блок контроля герметичности VPS504 и рампа запальной горелки
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности
4 Реле максимального давления газа (опция)
5 Реле минимального
давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран газа
10 Группа клапанов VGD
14 Стабилизатор давления со встроенным фильтром
15) Клапан газовый запальной горелки
19 Группа клапанов МВС (Ду80/100)
Газовая рампа 3: Газовая рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + блок
контроля Siemens LDU/LMV + Реле давления газа для контроля за утечками (PGCP) и рампа запальной
горелки
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности
4 Реле максимального давления газа (опция)
5 Реле минимального давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран газа
11 Группа клапанов VGD
14 Стабилизатор давления со встроенным фильтром
15) Клапан газовый запальной горелки
16) Реле давления газа для контрол\ за утеяками (PGCP)
1
2
3
45
7
8
15 15
5
7
8
14
6
19
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
45
6
7
8
11
16
15 15
5
78
14
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
