CIB UNIGAS - M039180NC

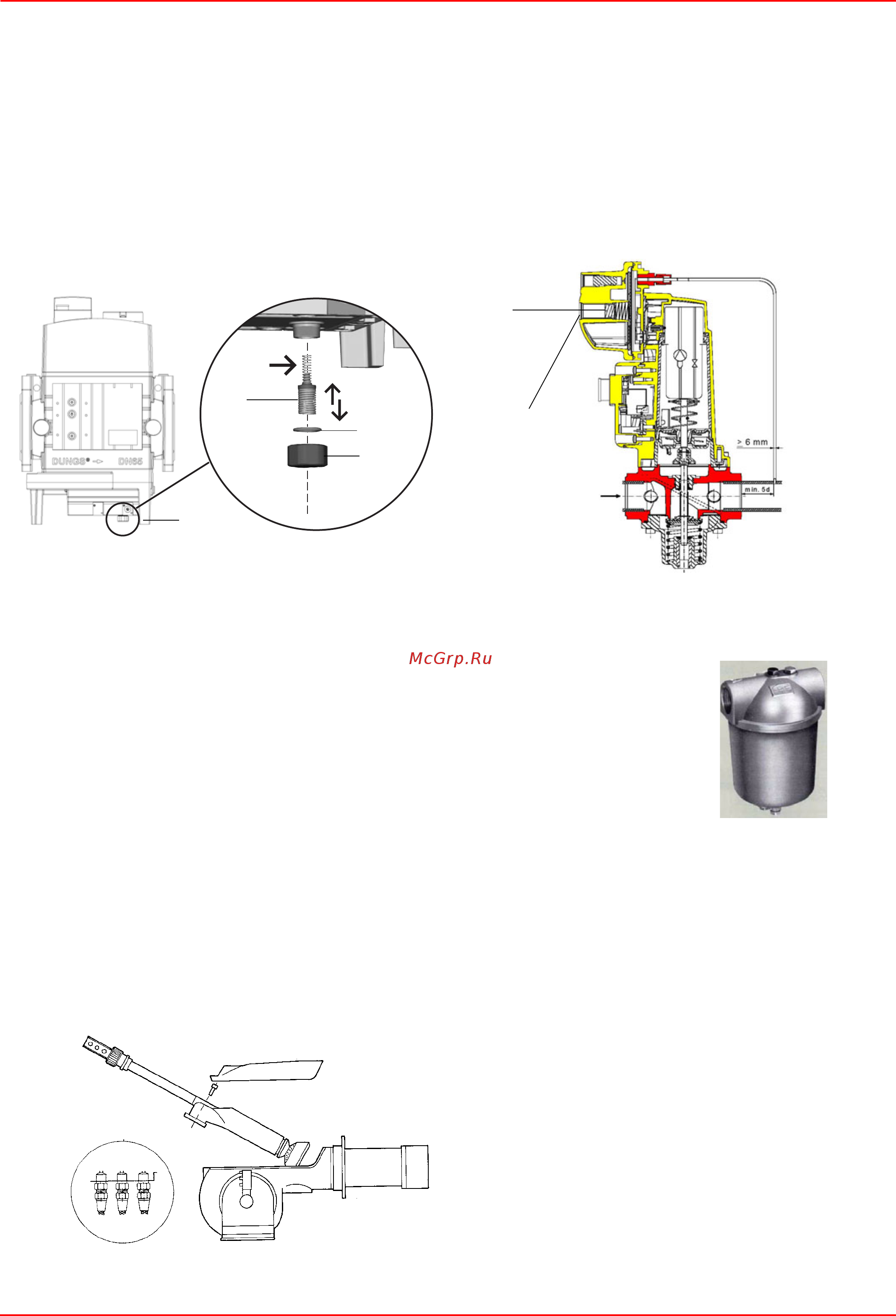

Замена пружины клапанной группы

Для того, чтобы заменить пружину, входящую в комплект клапанной группы, действовать следующим образом:

1 Осторожно открутить защитный колпачок 1 и кольцо 2

2 Снять пружину "настройки номинального значения" 3 с корпуса 4

3 Заменить пружину 3.

4 Осторожно вставить пружину. Произвести монтаж правильно! Вставить в корпус сначала часть пружины меньшего

диаметра.

5 Вставить кольцо 2 в крышечку и закрутить ее

6 Приклеить маркировку с указанием пружины на идентификационной табличке.

Снятие головы сгорания

1 Снять крышку Н.

2 Вынуть фотоэлемент UV из его гнезда, отсоединить провода электродов и топливные шланги.

Открутить винты V, которые крепят газовый коллектор G, расслабить три соединения E и вынуть весь узел, как это

указано на рисунке.

4 Почистить голову сгорания, методом всасывания загрязнений, если имеются отложения - удалить их металлической

щеткой.

ПРИМЕЧАНИЕ: при повторном монтаже выполнить в обратном порядке вышеуказанные операции.

DUNGS MBC..SE Исполнительный механизм "SKP"

Обслуживание дизельного фильтра

Для того, чтобы выполнить обслуживание топливного фильтра, действовать следующим

образом:

1 отсечь интересующий тракт;

2 открутить корпус фильтра;

3 снять фильтрующий катридж и промыть его бензином, при необходимости - заменить его;

проверить прокладки и, при необходимости - заменить их тоже;

4 установить корпус на место и ввести в действие линию.

Описание

1 Подача топлива

2 Обратный ход

топлива

3 Открытие фурмы

E Соединения мазутных шлангов

H Защитная крышка

L Фурма мазутного топлива


