CIB UNIGAS - M039180NC
18
Примерные схемы систем подачи дизельного топлива
ПРИМЕЧАНИЕв системах с гравитационной подачей или с кольцевым контуром, установить автоматическое отсечное
устройство (см. № 4 - Рис. 14).

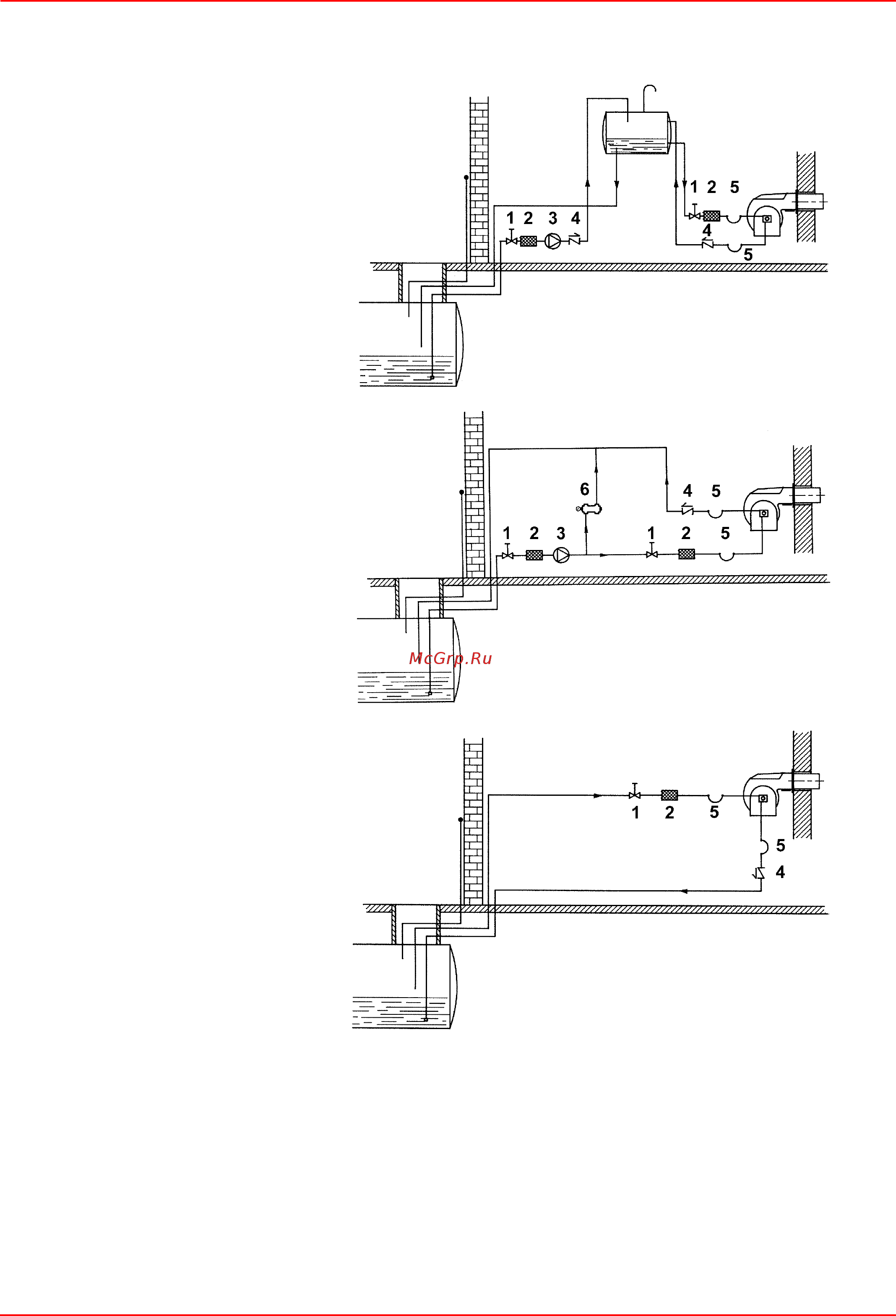

Рис. 11 - Контур подачи топлива под силой
гравитации
Рис. 12- - Кольцевой контур подачи топлива
Рис. 13- - Контур подачи топлива всасыванием
Описание
1 Ручной отсечной вентиль
2 Фильтр дизельный
3 Насос подачи дизельного топлива
4 Обратный клапан
5 Шланги для дизельного топлива
6 Клапан
сброса воздуха
