CIB UNIGAS - M039180NC
19
Схема монтажа трубопроводов дизельного топлива
Используемые насосы могут устанавливаться как в однотрубных системах, так и в двутрубных.
ОДНОТРУБНАЯ СИСТЕМА : используется одна труба, которая отходит с некоторого расстояния от дна емкости и достигает
входа на насос. От насоса, жидкое топливо под давлением подается на форсунку: одна часть выходит с форсунки, а остаток
топлива возвращается на насос. При этой
системе, если присутствует винт байпаса, его необходимо снять, а опционное
отверстие для обратного хода топлива на корпусе насоса, должно быть закрыто глухой заглушкой.
ДВУТРУБНАЯ СИСТЕМА: используется одна труба, которая соединяет емкость со штуцером на входе насоса, как в
однотрубной системе, и еще одна труба, которая от штуцера обратного хода топлива насоса
подсоединяется, в свою очередь,
к емкости. Весь излишек мазутного (дизельного) топлива возвращается, таким образом, в емкость: система, значит, может
считаться самосливной. Если присутствует внутренний байпас, то необходимо вставить винт в отверстие во избежание
прохождения воздуха и топлива через насос.Горелки выходят с завода-изготовителя подготовленными к двухтрубной системе
подачи топлива. Возможно трансформация
для подачи топлива с помощью однотрубной системы (рекомедуемая при
гравитационной подаче), как это описано выше. Для перехода с однотрубной системы на двутрубную, необходимо вставить
винт байпаса, в соответствии с G (насос с вращением против часовой стрелки - если смотреть на ось).
ВНИМАНИЕ: Изменение направления вращения насоса приведет к изменению всех подключений.
Сброс воздуха
В двутрубных установках сброс воздуха автоматический: он происходит через сливную выемку, выполненную на поршне.
В однотрубных установках необходимо расслабить один из штуцеров для забора давления на насосе, с тем, чтобы весь
воздух вышел из системы.
Пpавила использования топливных насосов
z Если используется однотрубная система, убедиться в том, что внутри отверстия обратного хода топлива отсутствует
байпасный винт. Наличие этого винта может мешать нормальной работе насоса и может явиться причиной его
повреждения.
z Не добавлять в топливо разные присадки во избежание образования соединений, которые со временем могут отложиться
между зубьями зубчатого колеса и блокировать его.
z Заполнив цистерну, не включать горелку сразу, а подождать некоторое время для того, чтобы подвешенные в топливе
примеси успели осесть на дно цистерны и не всасывались насосом.
z При первом запуске насоса в эксплуатацию в случае, если предусмотрена работа вхолостую в течение разумного

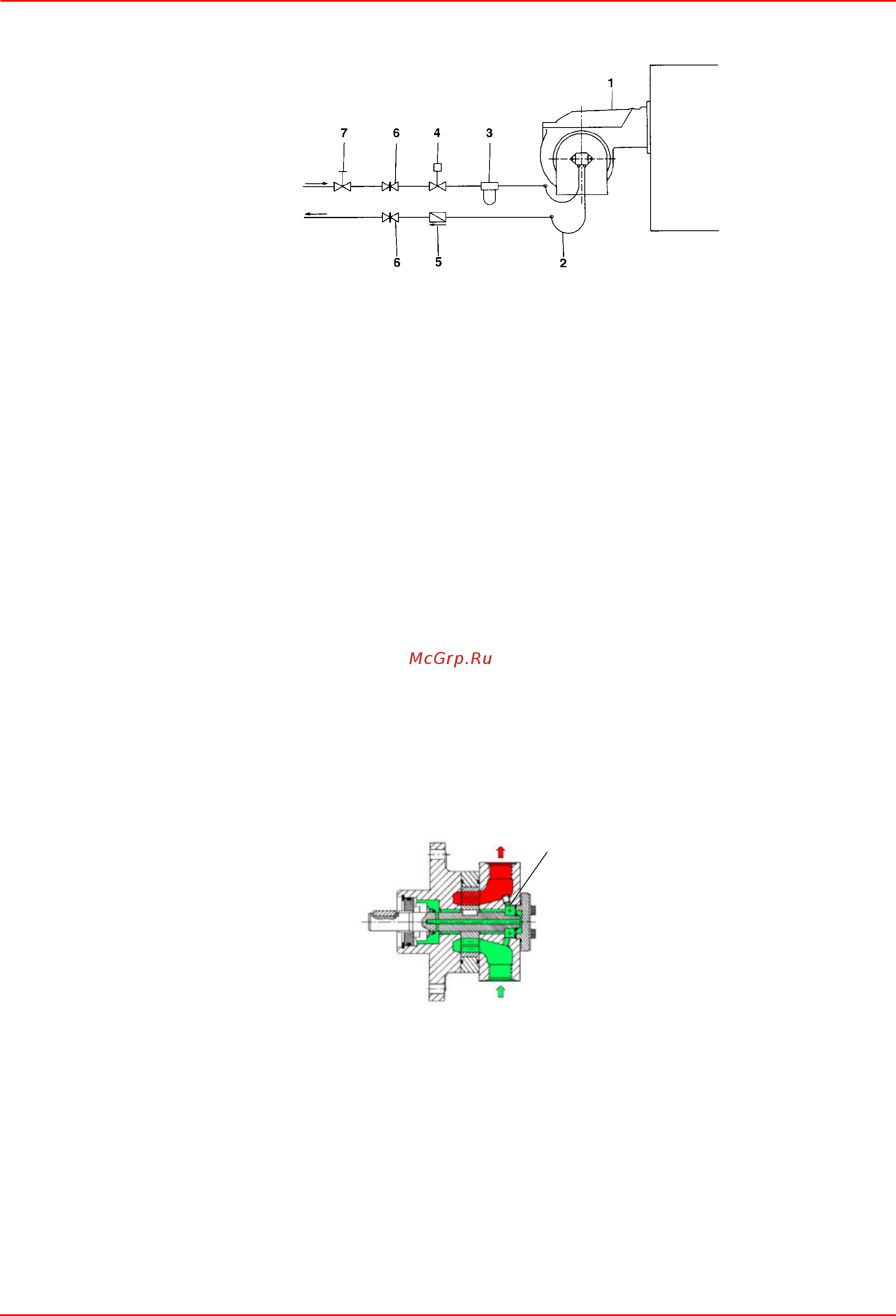

Рис. 14
Описание
1 Горелка
2 Гибкие шланги (в комплекте)
3 Топливный фильтр (в комплекте)
4 Автоматическое отсечное устройство (*)
5 Обратный клапан (*)
6 Затвор
7 Затвор быстрого закрытия (вне помещения, где находятся
топливный резервуар и котёл)
(*) Требуется в Италии, только в системах с
гравитационной, сифонной или
принудительной подачей. Если установленное
устройство является электроклапаном,
установите таймер для задержки его закрытия.
Прямое подсоединение устройства
автоматического отсечения топлива (4), без
таймера, может вывести насос из строя.(*)
Suntec T
От топливного резервуара
К топливному резервуару
G
