РЕГУЛИРОВАНИЕ

Кpивые давления газа в голове сгоpания в зависимости от его pасхода

ривые относятся к давлению в камере сгорания, равному 0!

Кривые давления газа в голове сгорания горелки, в зависимости от расхода газа, действительны только в том случае, если

горелка правильно отрегулирована (процентное содержание остаточного О2 в уходящих газах - как в таблице "Рекомендуемые

параметры выбросов", а СО - в пределах нормы).

На этой фазе голова сгорания

, дроссельный клапан и сервопривод находятся в максимально открытом положении. Смотрите

Рис. 16, на котором изображено, как правильно измерить давление газа, принимая во внимание значения давления в камере

сгорания, снятые с манометра или пользуясь техническими характеристиками котла/утилизатора.

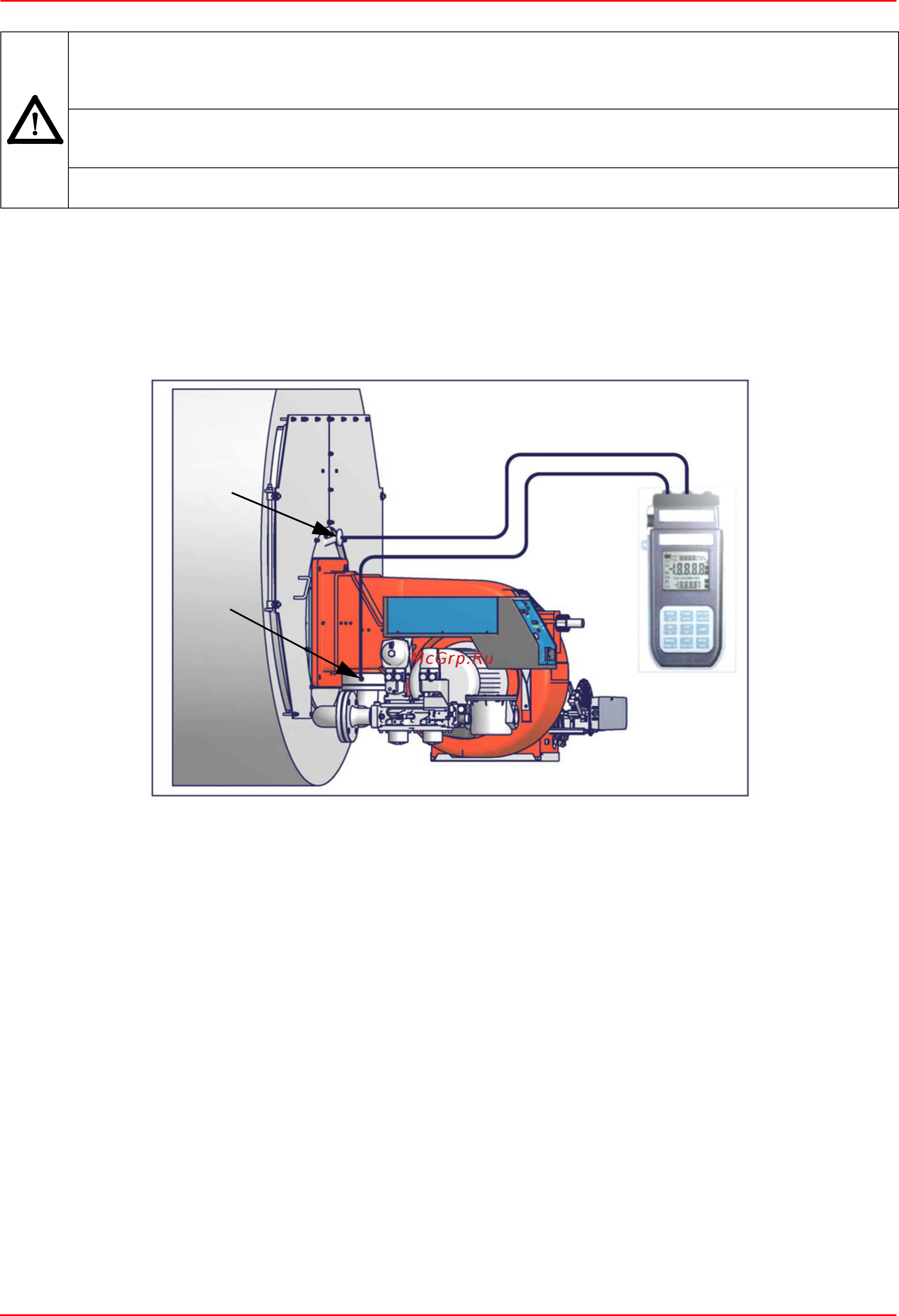

Рис. 16

Описание

1 Генератор

2 Штуцер для отбора давления в котле

3 Штуцер для отбора давления газа на

дроссельном клапане

4 Манометр дифференциальный

Замер давления на голове сгорания

Подсоединить соответствующие датчики на входы манометра: один на штуцер для отбора давления котла (Рис. 16-2), чтобы

снять значение давления в камере сгорания и другой на штуцер отбора давления газа на дроссельном клапане горелки. (Рис.

16-2), чтобы снять значение давления газа на голове сгорания.

На основании дифференциального давления, снятого таким образом, можно

вычислить значение максимального расхода

газа, используя при этом графики кривых соотношения “давление-расход” в голове сгорания, которые Вы найдете в

следующем параграфе. Имея значение давления газа в голове сгорания (указывается на ординате), можно определить

значение расхода в топке в Стм3/час ( указывается на абсциссе). Полученные данные должны использоваться для

регулирования расхода газа.

ПРИМЕЧАНИЕ: КРИВЫЕ “ДАВЛЕНИЕ – РАСХОД ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ

РАСХОДА ГАЗА ОБРАТИТЬСЯ К ПОКАЗАНИЯМ СЧЁТЧИКА.

ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа

открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в

параграфе “Технические характеристики”. Кроме того, убедиться в том, что

главный выключатель подачи

питание вырублен.

ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с недостаточным расходом воздуха

(опасность образования монооксида углерода); том случае, если это произойдет, необходимо уменьшить медленно

подачу газа и вернуться к нормальным показателям продуктов выброса

ВНИМАНИЕ! ОПЛОМБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ!

ГАРАНТИЯ НА ДЕТАЛЬ ТЕРЯЕТСЯ!
