Газовый фильтр
Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие
компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными
органами.
Регулирование расхода газа запальной горелки: Клапан Вrahma EG12*R и стабилизатор давления
Для изменения расхода газа запальной горелки действовать следующим образом:
1). Снять защитную крышку, расположенную в нижней части клапана, поворачивая ее против часовой стрелки (см. рисунок);
2). При вращении по часовой стрелке гайки 1, как показано на Рис., клапан закрывается, а при вращении против часовой
стрелки - клапан открывается
Для оптимизации регулирования расхода, воздействовать непосредственно
на стабилизатор давления (см. рисунок):
3) Снять колпачок T: для увеличения давления газа на выходе при помощи отвёртки поворачивайте винт TR, как показано на
рисунок.При ввинчивании - давление увеличивается, при отвинчивании - уменьшается. По завершении регулировки
установить колпачок на место.
.

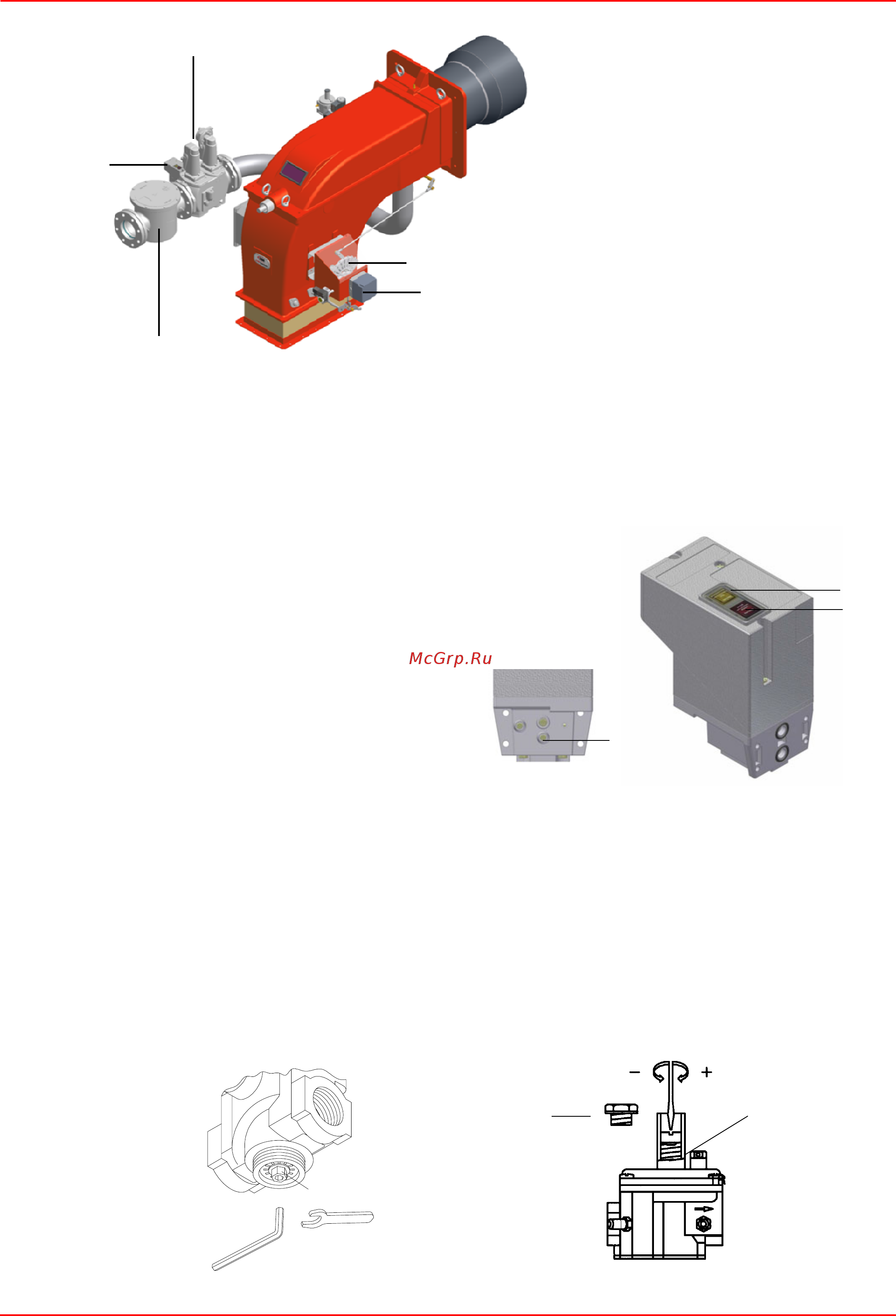

Рис. 17
Обозначения
1 Фильтp газа
2 Блок контpоля геpметиЧности
клапанов
3 Гpуппа газовых
клапанов
4 Ваpьиpуемый сектоp
5 Сеpвопpивод
Блок контроля герметичности VPS504
Данный блок контролирует герметичность отсечных газовых
клапанов.
Проверка осуществляется, как только термостат котла подаёт
сигнал, разрешающий пуск горелки. При помощи внутреннего
мембранного насоса в испытательном контуре создаётся
давление на 20 мбар выше давления подачи газа.Для
проведения проверки подсоедините манометр к штуцеру для
отбора давления PA. Если проверка завершилась
положительно, через несколько секунд зажигается жёлтая
лампочка LC.
В
противном случае загорается красная лампочка LB,
сигнализирующая состояние блокировки. Чтобы перезапустить
горелку, необходимо деблокировать блок управления нажатием
на эту кнопку.
Рис. 18
3
4
5
1
2
LC
LB
PA
1
T
TR
Клапан регулирования давления Brahma EG12*R
Стабилизатор давления
