CIB UNIGAS - M039180NC
26
горелки - на стр 42;

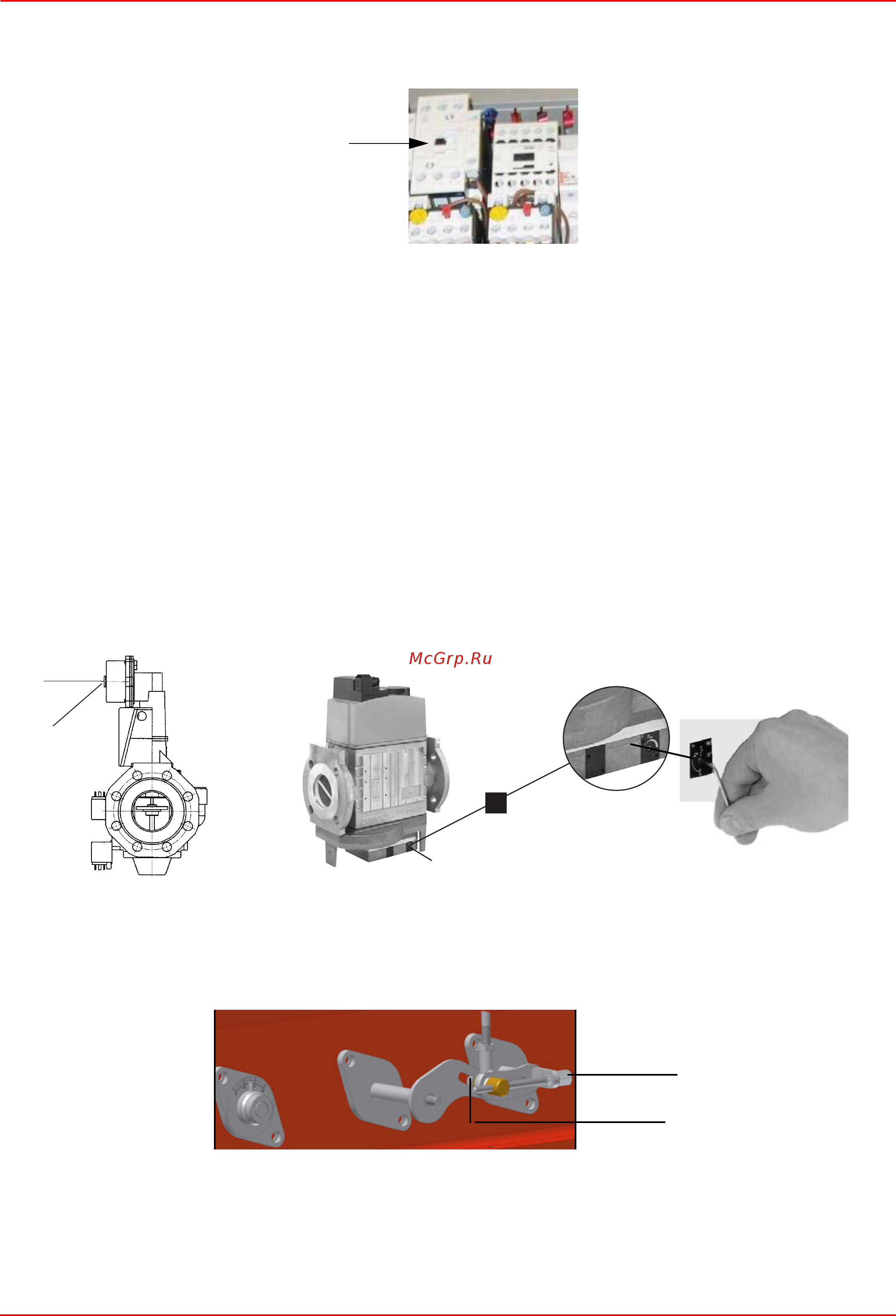

2 Для проверки направления вращения двигателя вентилятора (см. параграф на стр 19), открыть электрощит и
воздействовать вручную на соответствующий контактор (см. рисунок).
3 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок
большого пламени сервопривода, в положение соответствующее положению кулачка малого пламени (с тем, чтобы
горелка работала
на малой мощности).
4 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
5 вывести горелку в режим большого пламени, с помощью термостата ТАВ.
6 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мощности до
тех пор, пока он не достигнет положения большого пламени,
при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора, встроенного в клапанную группу, а
воздух - с помощью кулачка с прорезью (см. следующие пункты) .
7 перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходящих газов, во избежание горения с
недостатком воздуха, необходимо
увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
8 Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
- клапаны Siemens VGD: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать с
помощью отвертки на регулировочный
винт VR, после снятия крышки Т; при закручивании расход увеличивается, при
раскручивании - уменьшается (см. рисунок).
- клапаны Dungs MBC...SE: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать
на соответствующий регулятор давления (см.рисунок).
9 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до
тех пор
, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки - заслонка
открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.
ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте положения
болтов воздушной заслонки.
ВНИМАНИЕ! По
завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте положения
болтов воздушной заслонки.
10 Регулировать положение головы сгорания только в случае необходимости: для работы на сниженной мощности
расслабить винт VB и постепенно сдвигать голову сгорания в сторону положения “MIN”, вращая по часовой стрелке
регулировочное кольцо VRT. Заблокировать винт VB при завершении
регулировки..
CV
VR
T
*OOFOTFDITLBOUTDIMàTTFM/P
"MMFOLFZOP
$MÏEFTJYQBOTNÉMFOP
$IJBWFFTBHPOBMFDBWBOS
1
#S
Siemens VGD..
Dungs MBC..SE
VRA
RA
