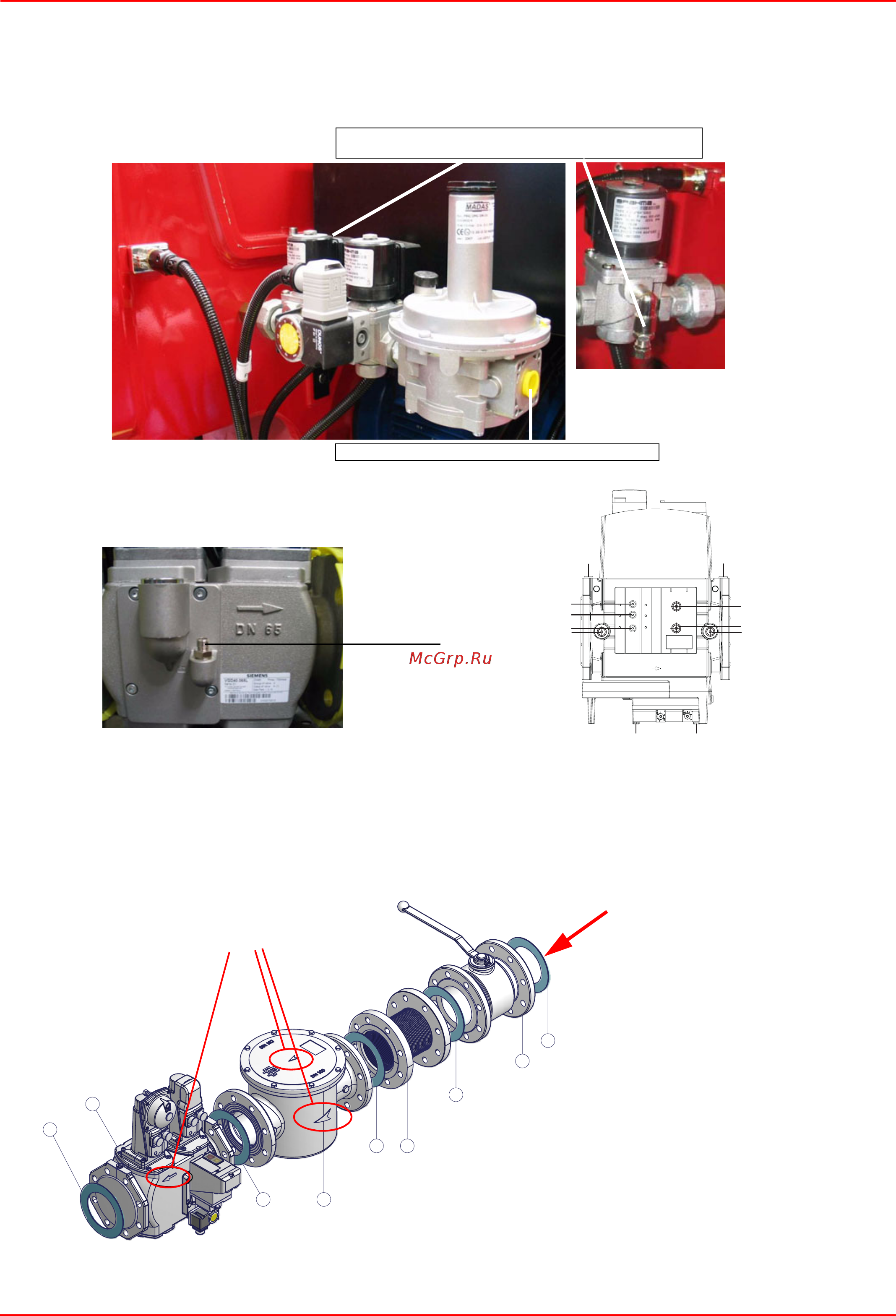

CIB UNIGAS - M039180NC
15
Монтаж газовой рампы запальной горелки
Рампа запальной горелки уже смонтирована на горелке, но необходимо выполнить следующие подсоединения:
z от фильтра со стабилизатором к сети питания газа
z от клапана к основной газовой рампе, используя трубку, входящую в комплектацию горелки.
Рис. 5 - -подсоединение (3) трубки от рампы запальной горелки к клапанной группе основной газовой рампы
Сборка основной газовой рампы
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:
1) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 6), совместимую с
подсоединение к сети распределения газа
подсоединение от рампы запальной горелки к
клапанной группе основной рампы горелки
3
SIEMENS VGD40..
DUNGS MBC3100-5000SE
1A
5
1B
4
1C
21D
1E
3
Обозначение
1A..1E Прокладка
2 Фильтр газовый
3 Группа газового клапана
4 Антивибрационная муфта
5 Ручной кран для отсечения газа
Рис. 6 - Пример газовой рампы
стрелки “направление” длямонтажа
Сеть подачи газа
