Монтаж вентилятора

Уделить большое внимание расчету размеров воздуховода. Расчет размеров производится на основании расхода воздуха, его

температуры, расстояния от вентилятора до горелки и характеристик вентилятора.

Привязка горелки к котлу

Для того, чтобы правильно привязать горелку к котлу, необходимо проверить, что: требуемая мощность и давление в камере

сгорания входят в значения диапазона работы горелки. В обратном случае, необходимо пересмотреть выбор горелки,

проконсультировавшись с Производителем.

Для выбора правильной длины сопла горелки, необходимо придерживаться инструкций Производителя котла. При отсутствии

этих данных, действовать следующим образом

z Трехходовые жаротрубные котлы (с первым разворотом уходящих газов в поворотной камере, расположенной в задней

части котла: сопло должно входить в камеру сгорания на длину не более 100 мм;

z Котлы с наддувом, с реверсивным пламенем: в этом случае сопло должно входить внутрь камеры сгорания хотя бы на 50 -

100 мм. относительно плиты трубного пучка.

Длина сопла не всегда соответствует таким требованиям, поэтому, возможно возникнет необходимость в применении

распорной детали необходимой длины, которая нужна для того, чтобы отодвинуть горелку назад с тем, чтобы

сопло

соответствовало вышеуказанным требованиям.

ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП

На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы

соответствуют нормам действующего законодательства.

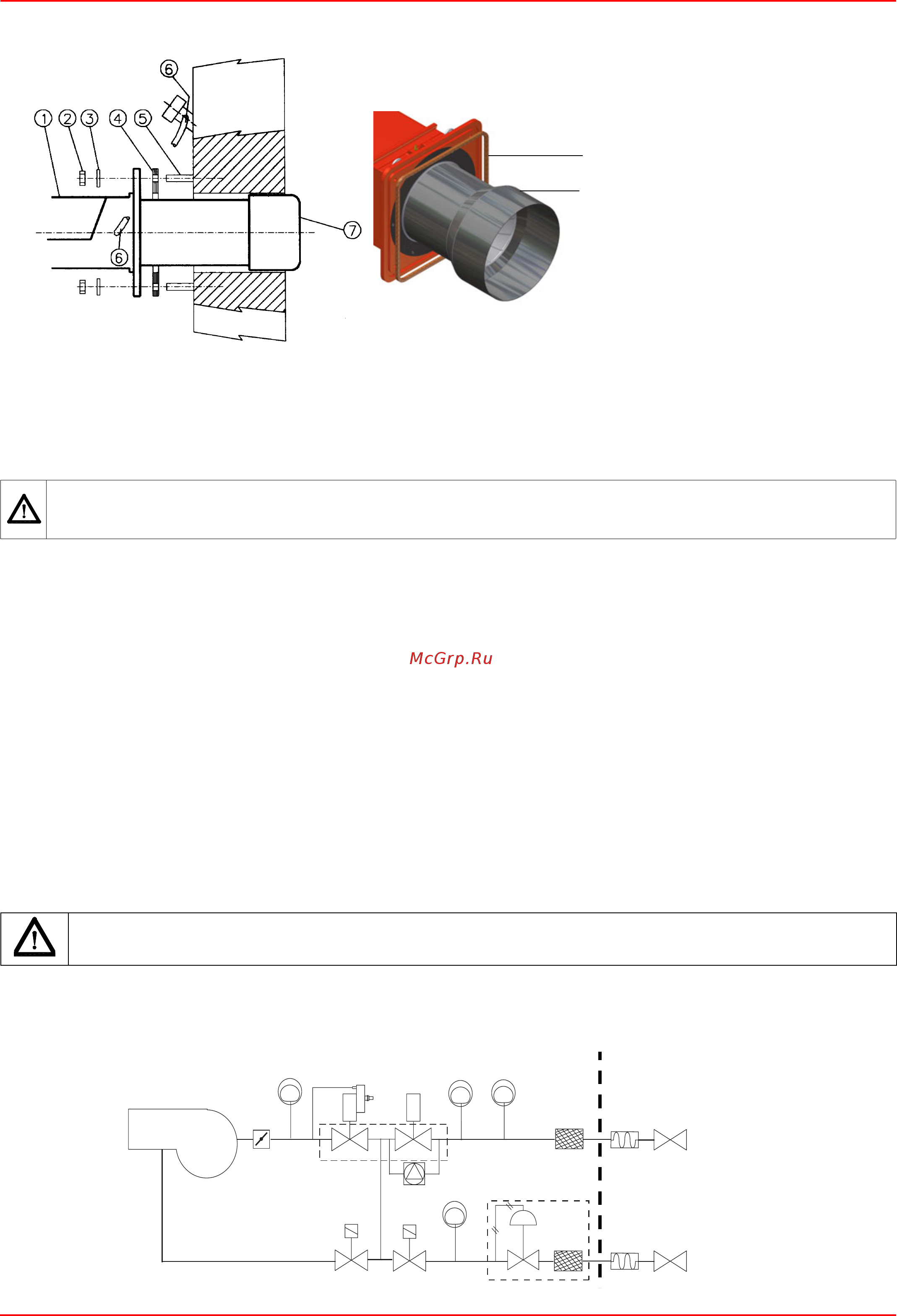

Рис. 4

Описание

1 Горелка

2 Крепёжная гайка

3 Шайба

4 Жгут из керамического волокна

5 Крепежный винт

6 Трубка для чистки глазка

7 Сопло

ВНИМАНИЕ! Сильфонное соединение, входящее в поставку горелки, изготовлено из полотна и снабжено

блокирующими распорными деталями во избежание

выхода из строя во время монтажа: сначала установить

сильфонное соединение между фланцами, а затем удалить блокирующие распорные детали.

ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ

УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ

Газовая рампа 1 (DN80/100): Газовая рампа с группой клапанов VGD40 со встроенным стабилизатором давления газа +

блок контроля герметичности VPS504 и

рампа запальной горелки

678

15 15

ЗАВОД-ИЗГОТОВИТЕЛЬ

МОНТАЖНИК
