ЭЛЕКТРОННЫЙ БЛОК КОНТРОЛЯ "SIEMENS" LFL 1.3..
Программа управления в случае остановки с указанием точки
остановки
В случае нарушения по какой-либо причине подача топлива
немедленно прекращается. Одновременно программатор

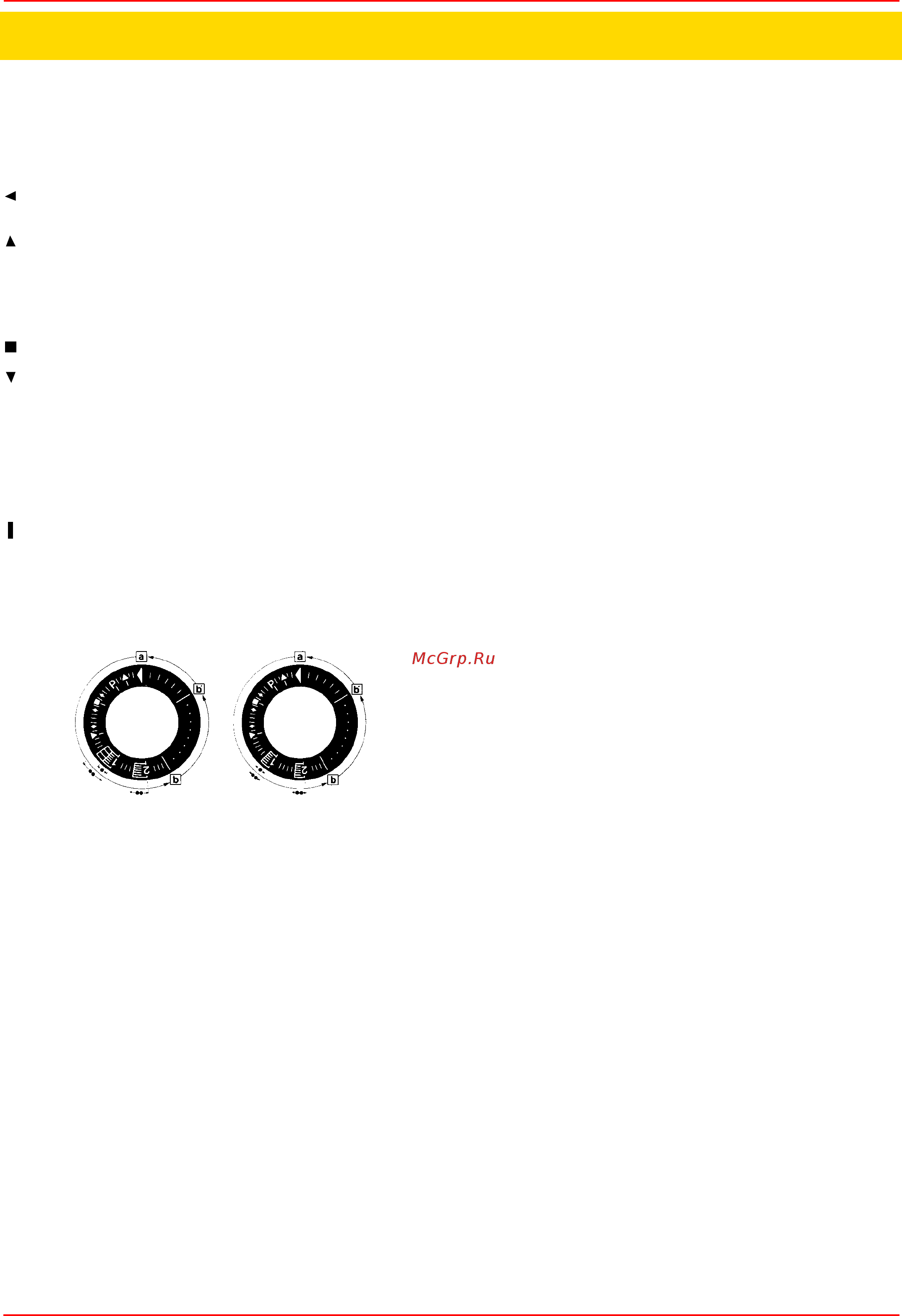

останавливается и указывает причину блокировки. Символ на диске
указателя показывает тип нарушения:
Не запускается (например: сигнал ЗАКРЫТА контакта концевого
выключателя «Z» с клеммой 8 вышел из строя или один из
контактов между клеммами 12
и 4 или 4 и 5 не закрыт).
ПОстановка при запуске, т.к. сигнал ОТКРЫТО не поступает на
клемму 8 контакта концевого выключателя «a». Клеммы 6, 7 и 14
остаются под напряжением до устранения неисправности.
Аварийная блокировка из-за отсутствия сигнала давления
воздуха.
Начиная с этого момента всякое отсутствие сигнала давления
воздуха вызывает аварийную блокировку горелки.
Аварийная блокировка из-за
нарушения в работе системы
детектирования пламени.
Нарушение последовательности при запуске из-за выхода из
строя сигнала MINIMA (МИН. ОТКРЫТИЕ) вспомогательного
контакта сервопривода воздушной заслонки с клеммой 8.
Аварийная блокировка из-за отсутствия сигнала наличия
пламени в конце первого периода безопасности.
Начиная с этого момента всякое отсутствие сигнала наличия
пламени вызывает аварийную блокировку горелки.
Аварийная блокировка
из-за отсутствия сигнала наличия
большого пламени в конце второго периода безопасности
(сигнал наличия пламени главной горелки).
Аварийная блокировка из-за отсутствия сигнала наличия
пламени или давления воздуха во время работы.
Если аппарат блокируется в любой момент между пуском и
предварительным зажиганием, не показывая соответствующего
символа, причиной, как правило, является преждевременный сигнал
наличия
пламени, вызванный, например, самовозгоранием в трубе
УФ.
a-b Программа запуска
b-b’ Для некоторых вариантов: холостой ход программатора до
автоматической остановки после запуска горелки (b’ = положение
программатора во время нормальной работы горелки).
b(b’)-a Программа повторной продувки после остановки
регулировки. В положении запуска «a» программатор
останавливается автоматически.
· Длительность периода безопасности для горелок с 1 трубой.
·· Деблокировка аппарата может выполняться
сразу же после
аварийной.
Деблокировка аппарата может выполняться сразу же после
аварийной блокировки. После деблокировки (и после устранения
неполадки, послужившей причиной блокировки) или перепада
напряжения программатор возвращается в исходное положение. В
этом случае только клеммы 7, 9, 10 и 11 остаются под напряжением
в соответствии с программой управления. Только после этого
аппарат рограммирует новый запуск.
Функционирование
Схема соединений
и схема управления программатора «P»
приведены далее в данной инструкции.
Сигналы, необходимые на входе для рабочей части и для системы
контроля пламени, указаны штриховкой.
Если данные сигналы отсутствуют , аппарат прекращает программу
запуска; любое нарушение сразу же показывается индикатором
аппарата и вызывает, если этого требуют меры необходимости
(аварийном состоянии) аппарат вызывает безопасности,
аварийную блокировку.
А - сигнал запуска через термостат или реле давления "R".
А-В - программа запуска.
В-С - функционирование горелки.
С - регулировочная остановка через "R".
C-D - возвращение программатора в положение запуска А.
Во время регулировочной остановки только выходы 11 и 12
находятся под напряжением, а воздушная заслонка, благодаря
работе контакта концевого выключателя «Z» сервопривода,
находится в положении «CHIUSO» (закрыта). Система
детектирования
пламени «F» находится под напряжением (клеммы
22 и 23 и 23/ 24) для тестирования детектора и наличия мешающего
света.
В случае применения горелок без воздушной заслонки (или с блоком
контроля заслонки, находящимся отдельно) необходимо установить
перемычку между клеммами 6 и 8, без которых запуск горелки не
происходит.
Необходимые условия для повторного запуска горелки
z Аппарат должен быть разблокирован.
z Воздушная заслонка должна быть закрыта; при этом концевой
концевого выключателя Z для положения ЗАКРЫТО должен
обеспечить напряжение между клеммами 11 и 8.
z Контакты, контролирующие закрытие клапанов топлива (bv...)
(при наличии) или другие контакты с аналогичными функциями
должны быть замкнуты между клеммой 12 и реле давления
воздуха LP.
z Размыкающий контакт реле давления воздуха LP должен
находиться в разомкнутом положении (тестирование LP), чтобы
обеспечить питание клеммы 4.
z Контакты реле давления газа GP и предохранительного
термостата или реле давления W должны быть замкнуты.
Программа запуска
А Запуск
(R замыкает управляющий участок цепи между клеммами 4 и 5).
Программатор начинает работать. Одновременно на двигатель
вентилятора поступает напряжение с клеммы 6 (только для
предварительной продувки) и, после t7, напряжение поступает на
двигатель вентилятора или устройство вытяжки топочного газа с
клеммы 7 (предварительная и
повторная продувка).
После t16, через клемму 9 подаётся команда открытия воздушной
заслонки; во время движения воздушной заслонки программатор
приостанавливает работу, т.к. на клемму 8, обеспечивающую
питание программатора, не поступает напряжение. Только после
полного открытия воздушной заслонки контакт концевого
выключателя «A» переключается,
давая напряжение на клемму 8, и
программатор начинает работать.
т1 Время предварительной продувки при полном открытии
воздушной заслонки (номинальный расход воздуха).
Через некоторое время после начала предварительной продувки
реле давления воздуха переключается, размыкая цепь между
клеммами 4 и 13, в противном случае, аппарат блокируется.
Одновременно клемма 14 должна находиться под напряжением, т.к.
питание на запальный трансформатор и клапаны топлива подаётся
через эту цепь.
Во время выполнения предварительной продувки
проверяетсянадёжность системы определения наличия пламени, и в
случае неправильного функционирования аппарат блокируется. В
конце предварительной продувки t1 через клемму 10 сервопривод
воздушной заслонки устанавливается в положение запального
пламени, определяемое вспомогательным контактом «M».
В это время программатор приостанавливает работу до тех пор, пока
на клемму 8 через контакт «M» снова не поступит напряжение. пока
на
клемму 8 через контакт «M» снова не поступит напряжение. Через
несколько секунд питание на микродвигатель программатора
поступает напрямую от рабочей части аппарата. С этого момента
клемма 8 больше не участвует в продолжении запуска горелки.
Горелка с 1 трубой
т3 Время предварительного зажигания до получения сигнала
разрешения клапаном топливас клеммы 18.
т2 Время безопасности (мощность запального пламени). По
окончании
времени безопасности сигнал наличия пламени должен
поступить на клемму усилителя 22 , и сигнал должен поступать до
регулировочной остановки; в противном лучае аппарат блокируется.
т4 Перерыв. В конце t4 клемма 19 находится под напряжением.
Обычно используется для подачи питания с клапана топлива через
вспомогательный контакт "V" сервопривода воздушной заслонки.
т5 Перерыв. В конце t5 клемма 20 находится под напряжением.
Одновременно выходы управления с 9 по 11и клемма 8 на входе в
рабочую часть аппарата гальванически разъеденены с целью
ПРИЛОЖЕНИЕ
