CIB UNIGAS - M039180NC
17

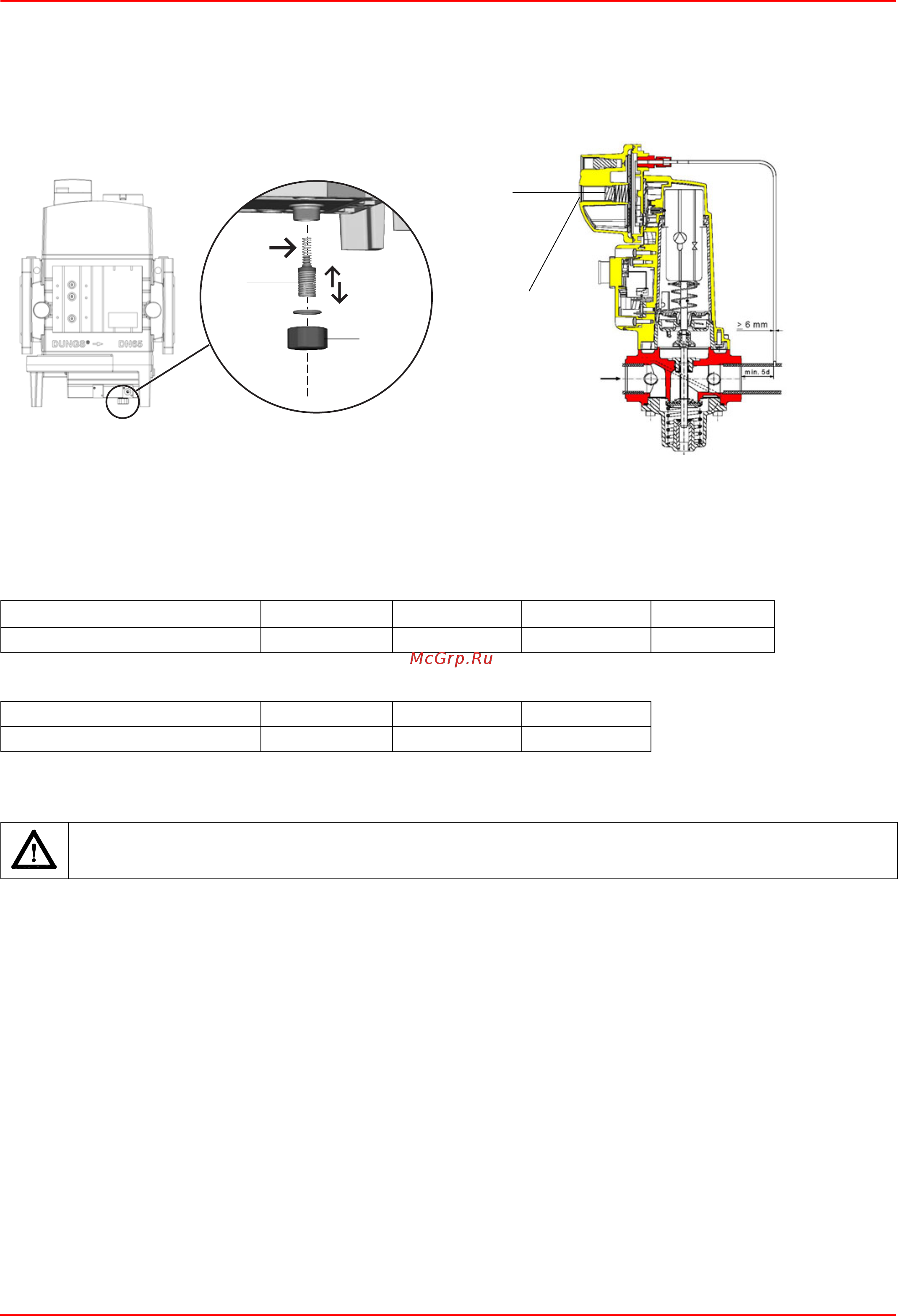

Диапазон регулирования давления
Диапазон регулирования давления, за клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Обозначения
1 пружина
2 заглушка
Гpуппа газовых клапанов DUNGS MBC:
Гpуппа газовых клапанов SIEMENS VGD с исполнительным механизом "SKP":
После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления и
блока контроля герметичности.
DUNGS MBC..SE Исполнительный механизм "SKP"
Диапазон работы (мбар)
4 - 20 20 - 40 40 - 80 80 - 150
Цвет пружины - красный черный зеленый
Диапазон работы (мбар) 0 - 22 15 - 120 100 - 250
Цвет пружины нейтральный желтый красный
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 6, необходимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
1
2
2
1
