CIB UNIGAS - M039180NC
27
ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по настройке воздуха и
газа, описанные в предыдущих пунктах.
11 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных
мощностей по каждой точке варьируемого сектора (сторона газа) SV1, дойдя до точки минимальной мощности.
12 Для того,
чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени (кулачок
III) слегка ниже значения максимальной мощности (90°).
13 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;
14 Смещать кулачок III в сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до тех пор, пока два
подшипничка не совместятся с
регулировочным винтом, относящимся к самой низкой точке: закручивать винт V1 для
увеличения расхода, откручивать - для уменьшения.
15 Вновь сместить кулачок III в сторону минимальной мощности, повторить все до следующего винта и повторять эти
операции, описанные в предыдущем пункте, до тех пор, пока не получите желаемое значение минимальной мощности
горелки (малое пламя).
16 Теперь можно
перейти к регулировке реле давления (см. следующий параграф).
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снять прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и топлива включить горелку.
z При горелке, работающей на малом пламени, медленно поворачивать регулировочное кольцо VR (чтобы увеличить
давление настройки) по часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторить цикл запуска горелки, проверяя, что она правильно функционирует.
z Установить на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.

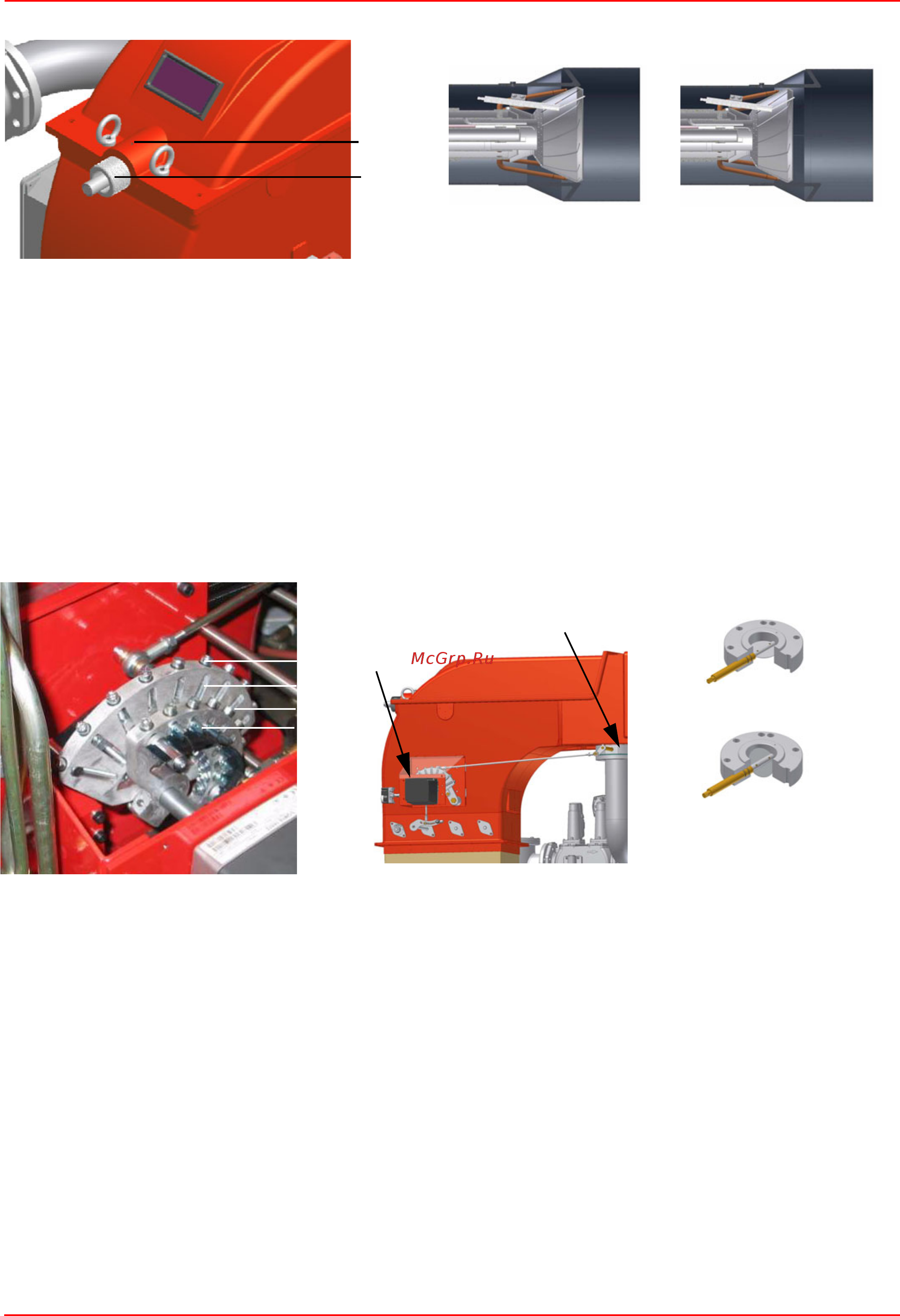

VRT
VB
Положение головы сгорания
“MAX” (макс.)
Ïоложение головы сгорания
“MIN” (мин.)
V1
V2
SV1
SV2
SC
SC
VF
Дроссельный клапан
Дроссельный клапан
