Подсоединение горелки к группе подачи жидкого топлива

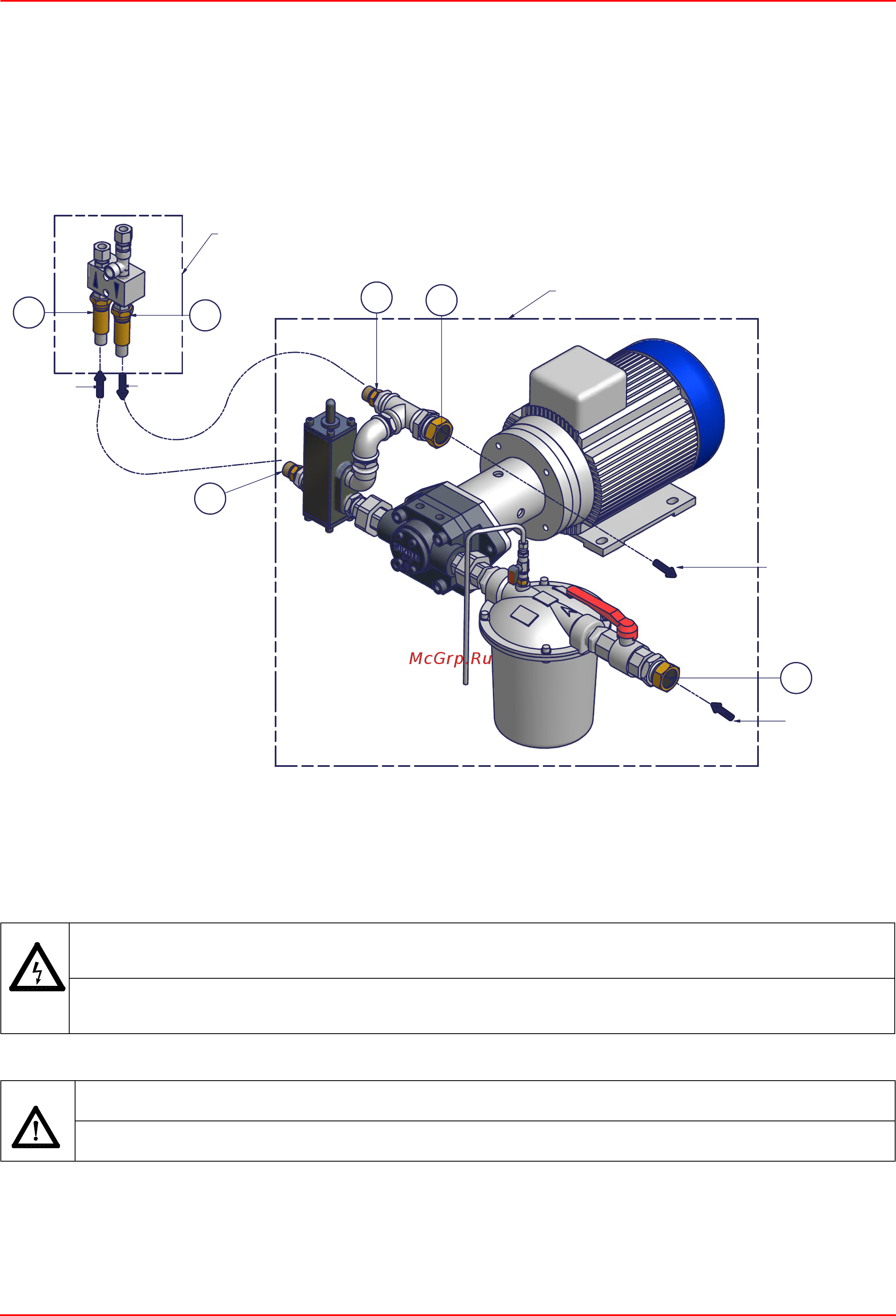

Для подсоединения горелки к группе подачи дизельного топлива – следовать схеме подсоединения, изображенной на рисунке:
дизельное топливо должно закачиваться с помощью насоса из цистерны внутрь горелки. Регулятор давления обеспечивает
поступление жидкого топлива на форсунку под требуемым давлением, а излишки жидкого топлива возвращаются обратно в
цистерну. Для того, чтобы изменить давление на подаче, необходимо
воспользоваться регулировочным винтом VRM
регулятора давления на подаче.
ВНИМАНИЕ: пластмассовые заглушки не герметичны и служат только в целях транспортировки. Шланги, подсоединяемые
между насосом и горелкой, это шланги, обозначенные на этикетке, как "Шланги для жидкого топлива высокого давления".
Шланг, обозначенный на этикетке, как " Шланг для жидкого топлива низкого давления", подсоединяется перед фильтром
.
Схема электрических подключений
Для выполнения подключений действуйте следующим образом
Направление вращения двигателя вентилятора и двигателя насоса
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя. Двигатель
должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте трехфазное
питание и вновь проверьте направление вращения двигателя.
СоблЮдайте основные пРавила безопасности, убедитесь в подсоединении заземлениЯ к системе, пРи
подсоединении будьте внимательны и не поменЯйте местами фазу и нейтРаль
, подготовьте
диффеРенциальный, теРмомагнитный выклЮЧатель, подходЯщий длЯ подклЮЧениЯ к сети.
ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении 0
(OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и
7. В случае подсоединения термостата
большого/малого пламени уберите данную перемычку перед подсоединением термостата.
ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод заземления
длиннее проводов фазы и нейтрали.
AL SERBATOIO
TO TANK
DAL SERBATOIO
FROM TANK
E
A
D
E
E
D
A BORDO BRUCIATORE
ON BURNER
GRUPPO POMPA SEPARATO
SEPARATE PUMPING UNIT
IN
OUT
к емкости
от емкости
VRM
Встроено в горелку
отдельно стоящая насосно-топливная группа
