ОБЩИЕ ХАРАКТЕРИСТИКИ

Промышленные горелки этой серии разработаны для тепловых систем, в которых требуется наличие вентиляторов больших

размеров или теплообменников «воздух – дымовые газы», которые должны устанавливаться отдельно от горелки, с целью

снижения уровня шума. Эти горелки имеются в исполнении со встроенным или отдельно стоящим электрощитом (настенным

или напольным).

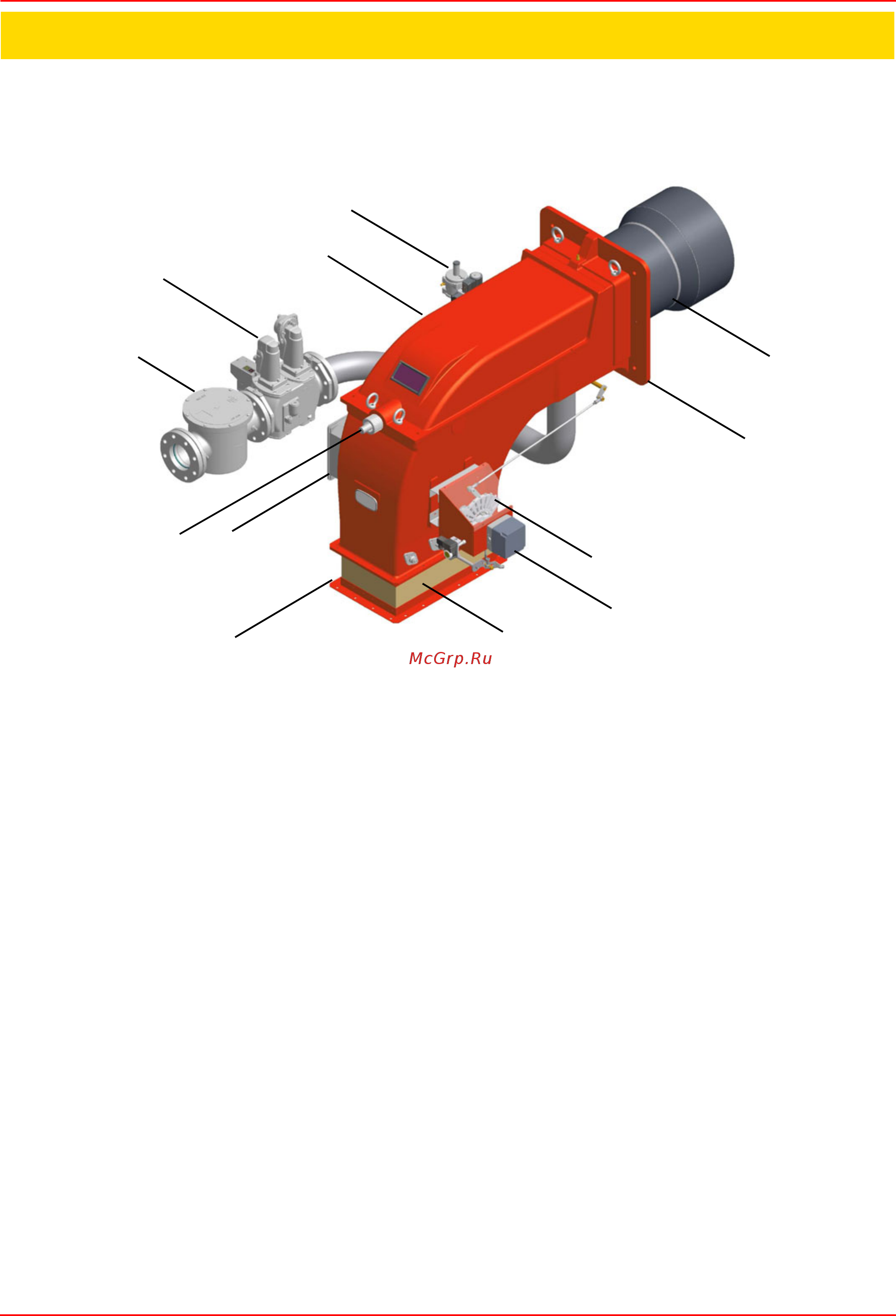

Рис. 1

1 Варьируемый сектор

2 Сервопривод

3 Сильфонное соединение

Фланец

5 Ответвительная коробка

6 Регулировочный винт головы сгорания

7 Фильтр газовый

8 Группа газовых клапанов

9 Крышка

10 Рампа запальной гоpелки

11 Группа головы сгорания с соплом

12 Фланец гоpелки

Функциональная работа на газе: Газ поступает из распределительной сети, проходит через клапанную группу,

укомплектованную фильтром и стабилизатором. Стабилизатор поддерживает давления в пределах, необходимых для

работы, значений. Электрический сервопривод (2), который действует пропорционально на заслонки регулирования расхода

воздуха горения и на дроссельный клапан газа, использует один кулачок с варьируемым профилем (13), который позволяет

оптимизировать показатели по газовым выбросам и,

значит, достичь эффективного сжигания топлива. Положение головки

сгорания определяет мощность горелки. Головка сгорания (11) определяет количество тепловой энергии и геометрическую

форму пламени. Топливо и воздух подаются отдельно по геометрическим каналам пока не пересекаются в зоне образования

пламени (камера сгорания). В камере сгорания происходит принудительная подача воздуха и топлива (газ).

Функциональная работа на дизельном топливе: Топливо поступает из распределительной сети, проходит через

насос на форсунку и уже с форсунки поступает внутрь камеры сгорания, где происходит его смешивание с воздухом горения и

, вследствии этого, образуется пламя. В горелках смешивание жидкого топлива с воздухом имеет огромное значение для

достижения эффективного и чистого горения, в связи с этим топливо распыляется

на мельчайшие частицы. Это достигается

благодаря прохождению жидкого топлива через форсунку под большим давлением. Основной задачей насоса является

перекачивание жидкого топлива с емкости на форсунку, в желаемом количестве и под определенным давлением. Для

регулировки давления, в насосы встроены регуляторы давления. Электрический сервопривод воздействует на воздушную

заслонку, регулирующую расход воздуха, и позволяет оптимизировать

параметры выбросов. Положение головки сгорания

определяет максимальную мощность горелки. В камере сгорания происходит принудительная подача воздуха горения и

топлива (дизельного) для образования пламени.
