![CIB Unigas HTPW1800 [9/52] Габаpитные pазмеpы в мм](/img/pdf.png)
CIB Unigas HTPW1800 [9/52] Габаpитные pазмеpы в мм
![CIB Unigas HTPW1800 [9/52] Габаpитные pазмеpы в мм](/views2/1434309/page9/bg9.png)
CIB UNIGAS - M039180NC
9

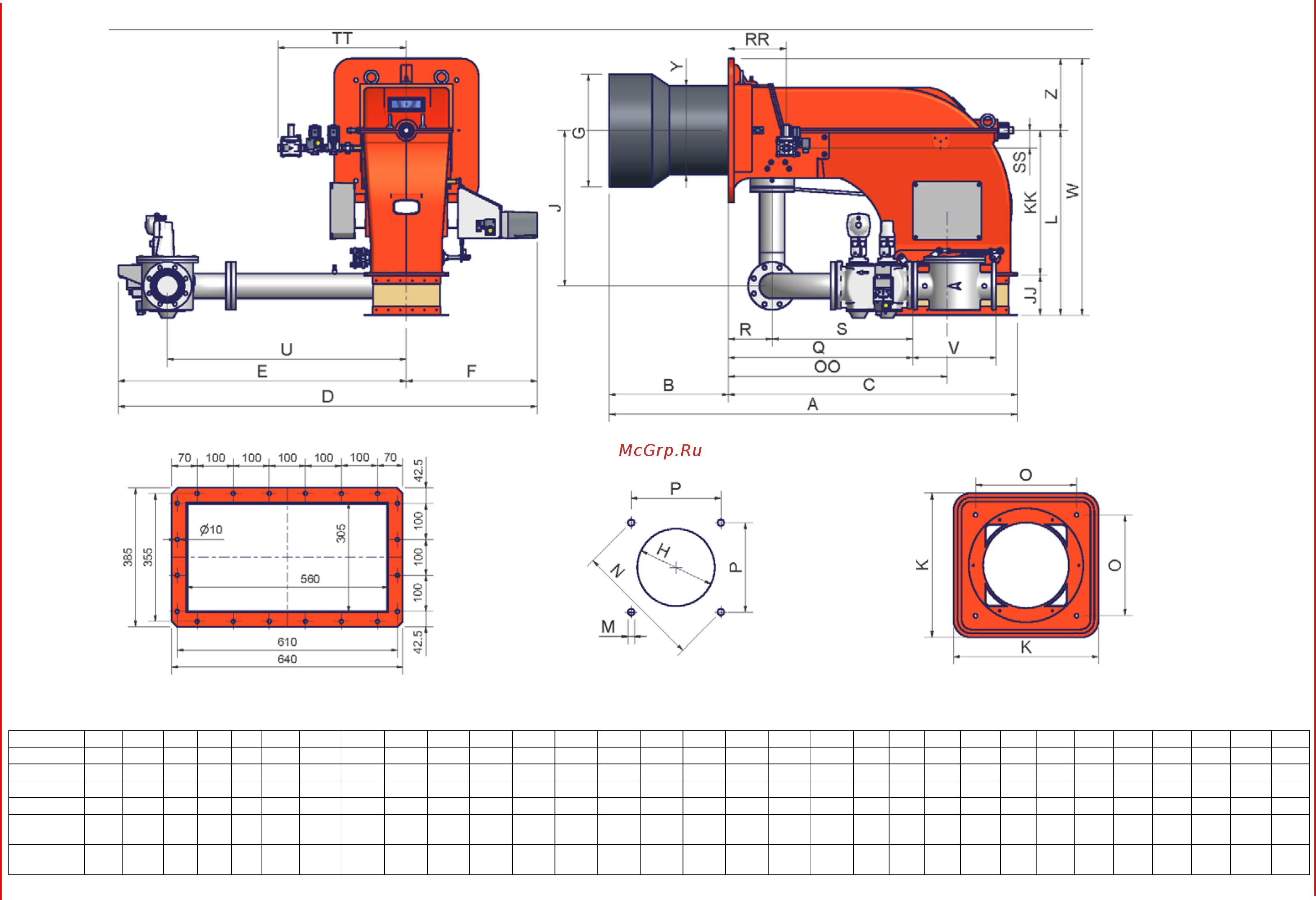

Габаpитные pазмеpы в мм.
DN A B C CC D E F G H J JJ K KK L M N O OO P Q R RR S SS TT U V W Y Z
HTP1030 80 1864 544 1320 348 1898 1301 597 464 504 710 185 660 660 845 M16 651 460 1000 460 936 200 265 736 80 587 1092 322 1175 372 330
HTP1030 100 1864 544 1320 348 1914 1317 597 464 504 710 185 660 660 845 M16 651 460 1000 460 842 200 265 642 80 587 1092 382 1175 372 330
HTP1050 80 1864 544 1320 348 1898 1301 597 489 539 710 185 660 660 845 M16 651 460 1000 460 936 200 265 736 80 587 1092 322 1175 408 330
HTP1050 100 1864 544 1320 348 1914 1317 597 489 539 710 185 660 660 845 M16 651 460 1000 460 842 200 265 642 80 587 1092 382 1175 408 330
HTPW1800
(HTP1080)
100 1864 544 1320 348 1914 1317 597 514 564 710 185 660 660 845 M16 651 460 1000 460 842 200 265 642 80 587 1092 382 1175 408 330
HTPW1800
(HTP1080)
125 1864 544 1320 348 1946 1349 597 514 564 710 185 660 660 845 M16 651 460 1000 460 954 200 265 754 80 587 1192 480 1175 408 330
Фланец воздушного канала
Рекомендуемая амбразура котла
Фланец горелки
Содержание
- Введение 3
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3
- Общие характеристики 5
- Функциональная работа на газе 5
- Функциональная работа на дизельном топливе 5
- Газовая рампа 6
- Электрощит 6
- Выбор горелки 7
- Проверка выбора диаметра газовой рампы на соответствие 7
- 1 2 3 4 5 6 7 8 1 тип горелки htp1030 htp1050 htpw1800 htp1080 2 тип топлива mg газ природный дизтопливо 3 регулирование pr прогрессивное md модулирующее 4 длина сопла s стандартное 5 страна назначения смотрите заводскую табличку 8
- 6 специальное исполнение a стандартное y специальное 7 комплектация 1 2 клапана блок контроля герметичности 8 2 клапана блок контроля герметичности реле максимального давления газа 8 диаметр газовой рампы 80 dn80 100 dn100 125 dn125 8
- Kлапанов гcоединение 8
- Вяскост дизтоплива 8
- Газовая рамп 8
- Горелки различаются по типу и модели маркировка моделей следующая 8
- Давление газа 8
- Двигатель насоса квт 8
- Категории газа и страны их применения 8
- Категория газа 8
- Кг м3 8
- Класс защиты 8
- Маpкиpовка гоpелок 8
- Мощность мин макс квт 8
- Общая электрическая мощность квт 8
- Плотность жидкого топлива 8
- Прерывный 8
- Примерный вес кг 8
- Примечание по типу работы горелки согласно требований европейского норматива по безопасности работы горелка должна автоматически отключаться каждые 24 часа на несколько секунд а затем вновь автоматически включаться в связи с этим все клиенты обязаны соблюсти эти требования 8
- Рабочая температура 8
- Расход газа мин макс ст 8
- Расход дизтоплива мин макс кг ч 8
- См примечание 8
- См следующий парагра 8
- Температура хранения 8
- Технические хаpактеpистики 8
- Тип htp1030 модель m pr s a 1 80 8
- Тип работ 8
- Тип регулирования прогрессивное модулирующее 8
- Тип топлива газ природный дизтопливо 8
- Электрическое питание 8
- Габаpитные pазмеpы в мм 9
- Фланец воздушного канала рекомендуемая амбразура котла фланец горелки 9
- Htp1030 10
- Htp1050 10
- Htpw1800 htp1080 10
- Диапазон выбора горелки 10
- Квт 10
- Р абочие диапазоны 10
- Чтобы получить мощность в ккал ч умножьте значение в квт на 860 10
- Эти данные относятся к стандартным условиям при атмосферном давлении в 1013 мбар и температуре окружающей среды в 15 c 10
- Htp1030 11
- Htp1050 11
- Htpw1800 htp1080 11
- Внимание на абсциссе указывается значение расхода газа на ординате соответствующее значение давления в сети без учета давления в камере сгорания чтобы определить минимальное давление на входе газовой рампы необходимое для получения требуемого расхода газа необходимо суммировать давление газа в камере сгорания и значение вычисленное на ординате 11
- Кpивые соотношения давление в сети pасход газа 11
- Расход газа ст 11
- Час 11
- Монтаж горелки на котел 12
- Монтаж и подключения 12
- Подъем и перенос горелки 12
- Упаковка 12
- Монтаж вентилятора 13
- Подсоединение газовых рамп 13
- Привязка горелки к котлу 13
- Сборка основной газовой рампы 15
- Газовые клапаны siemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления 16
- Диапазон регулирования давления 17
- Примерные схемы систем подачи дизельного топлива 18
- Пpавила использования топливных насосов 19
- Сброс воздуха 19
- Схема монтажа трубопроводов дизельного топлива 19
- Насос suntec t 20
- Подсоединение шлангов 20
- Регулятор давления suntec tv 20
- In out 21
- Направление вращения двигателя вентилятора и двигателя н 21
- Подсоединение горелки к группе подачи жидкого топлива 21
- Схема электрических подключений 21
- Замер давления на голове сгорания 22
- Кpивые давления газа в голове сгоpания в зависимости от его pасхода 22
- Регулирование 22
- Кpивые давления в головке сгоpания pасхода газа 23
- Блок контроля герметичности vps504 24
- Газовый фильтр 24
- Клапан регулирования давления brahma eg12 r стабилизатор давления 24
- Регулирование расхода газа запальной горелки клапан вrahma eg12 r и стабилизатор давления 24
- I ii iii iv 25
- Процедура регулирования 25
- Регулирование общее описание 25
- Siemens vgd dungs mbc se 26
- Регулировка реле давления воздуха 27
- Регулировка реле минимального давления газа 27
- Горелки модулирующие 28
- Регулировка реле максимального давления газа там где оно присутствует 28
- Реле давления для контроля утечек газа pgcp с электронным блоком контроля пламени s iemens ldu siemens lmv 28
- Fluidics wr2 bergonzo b bergonzo c 25 20 7 рекомендуется 29
- Давление на обратном ходе на большом пламени макс бар 29
- Давление на обратном ходе на малом пламени мин бар 29
- Пример 80 номинального расхода на форсунке можно получить если установлены форсунки с расходом более 100 кг час при давлении на обратном ходе примерно равном 18 бар см график на рис 20 29
- Расход дизельного топлива регулируется за счет выбора форсунки противопоточного типа соответствующего мощности котла и типу применения размера а также регулировки давления на прямом и обратном ходе жидкого топлива согласно данных указанных в таблице и на графике на рис 20 для считывания давления читайте последующие параграфы 29
- Регулировка при работе на дизельном топливе 29
- Рис 20 29
- Сопло давление топлива на форсунке бар 29
- Таб 1 29
- Угол распыления топлива в зависимости от давления на обратном ходе топлива ______ расход 29
- Контуp жидкого топлива 33
- Работа горелки 35
- Функциональная работа на газе 35
- Функциональная работа на дизельном топливе 35
- Периодически выполняемые операции 36
- Техническое обслуживание газового фильтpа 36
- Замена пружины клапанной группы 37
- Обслуживание дизельного фильтра 37
- Снятие головы сгорания 37
- Регулиpовка положения электpодов 38
- Замена запального электрода 39
- Проверка тока у контрольного фотоэлемента 40
- Сезонная остановка 40
- Утилизация горелки 40
- Чистка и замена фотоэлемента контроля пламени 40
- Причина неполадка 41
- Таблица возможных неполадок 41
- Запасные части 42
- Приложение 43
- C i b unigas s p a 52
- Unigas service ооо унигаз сервис 52
- Зао чибитал унигаз 52
- Росс 52
- Украина ооо унигаз украина 52
