CIB UNIGAS - M039180NC

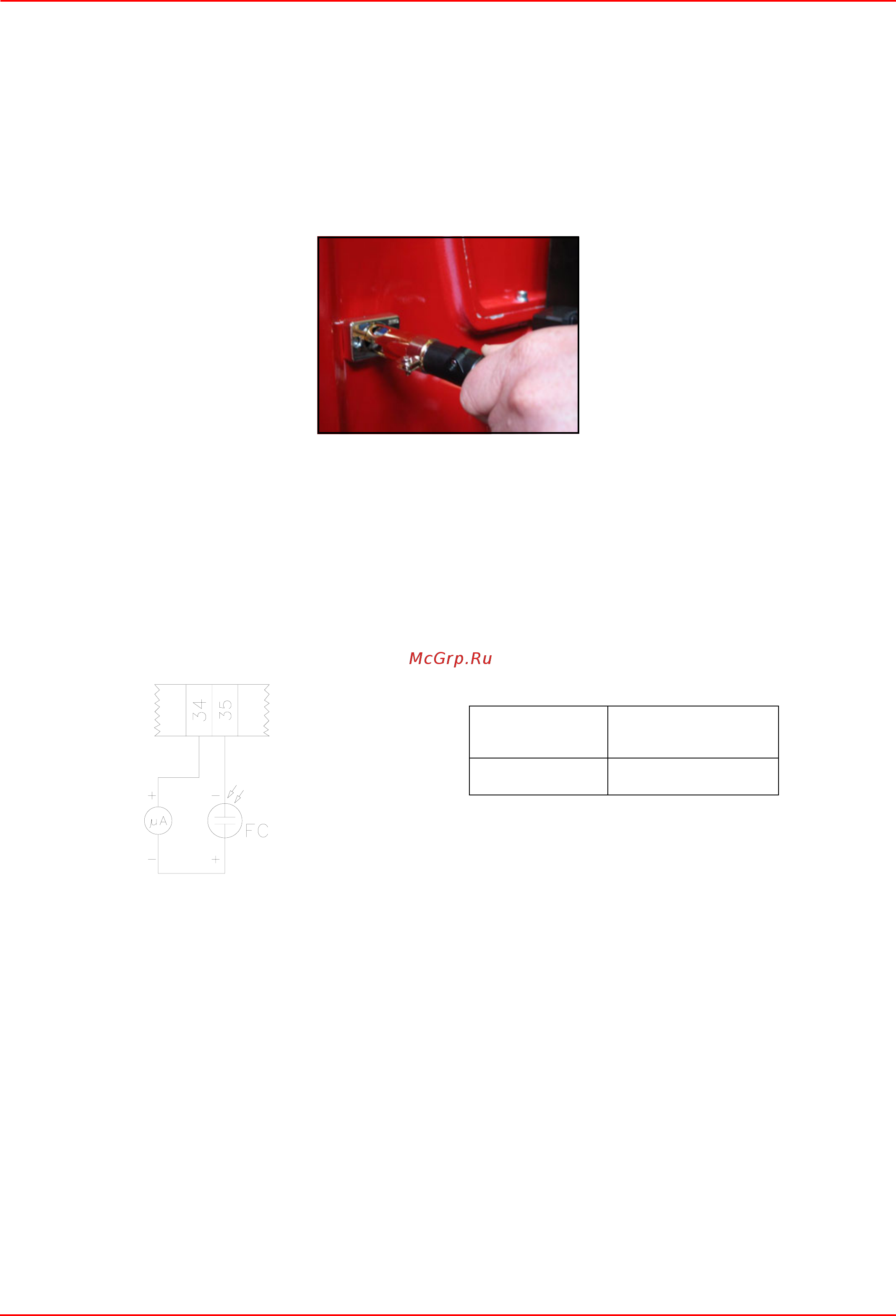

Чистка и замена фотоэлемента контроля пламени

Срок службы фотоэлемента составляет примерно 10.000 часов работы (около 1 года) при максимальной температуре 50°C,

по истечении которых он подлежит замене.

Для чистки/замены фотоэлемента действовать следующим образом:

1) убрать напряжениеп со всей системы;

2) прервать подачу толива;

3) вынуть фотоэлемент из его гнезда, как это указано на рисунке;

4) почистить его, если он загрязнен, не

прикасаясь к светоулавливающей части голыми руками;

5) при необходимости заменить светоулавливающую часть;

6) вставить фотоэлемент в гнездо.

Проверка тока у контрольного фотоэлемента

Чтобы проверить ток у контрольного электрода, следуйте схемам на Рис. 32. Если электрический импульс ниже указанного

значения, проверьте положение контрольного фотоэлемента, электрические соединения и, при необходимости, замените

фотоэлементю.

Сезонная остановка

Для того, чтобы отключить горелку на летний период, действовать следующим образом:

1 перевести главный выключатель в положение OFF (отключено)

2 отсоединить линию электрического питания

3 перекрыть кран подачи топлива на распределительной линии

Утилизация горелки

В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации

материалов.

Рис. 32 - Контроль пламени с помощью фотоэлемента QRA.

КЛЕММНАЯ

КОРОБКА MC

Электронный блок

контроля пламени

Минимальный

электрический импульс

у контрольного

Siemens LFL1.3..

70мкA (с

фотоэлементом)
