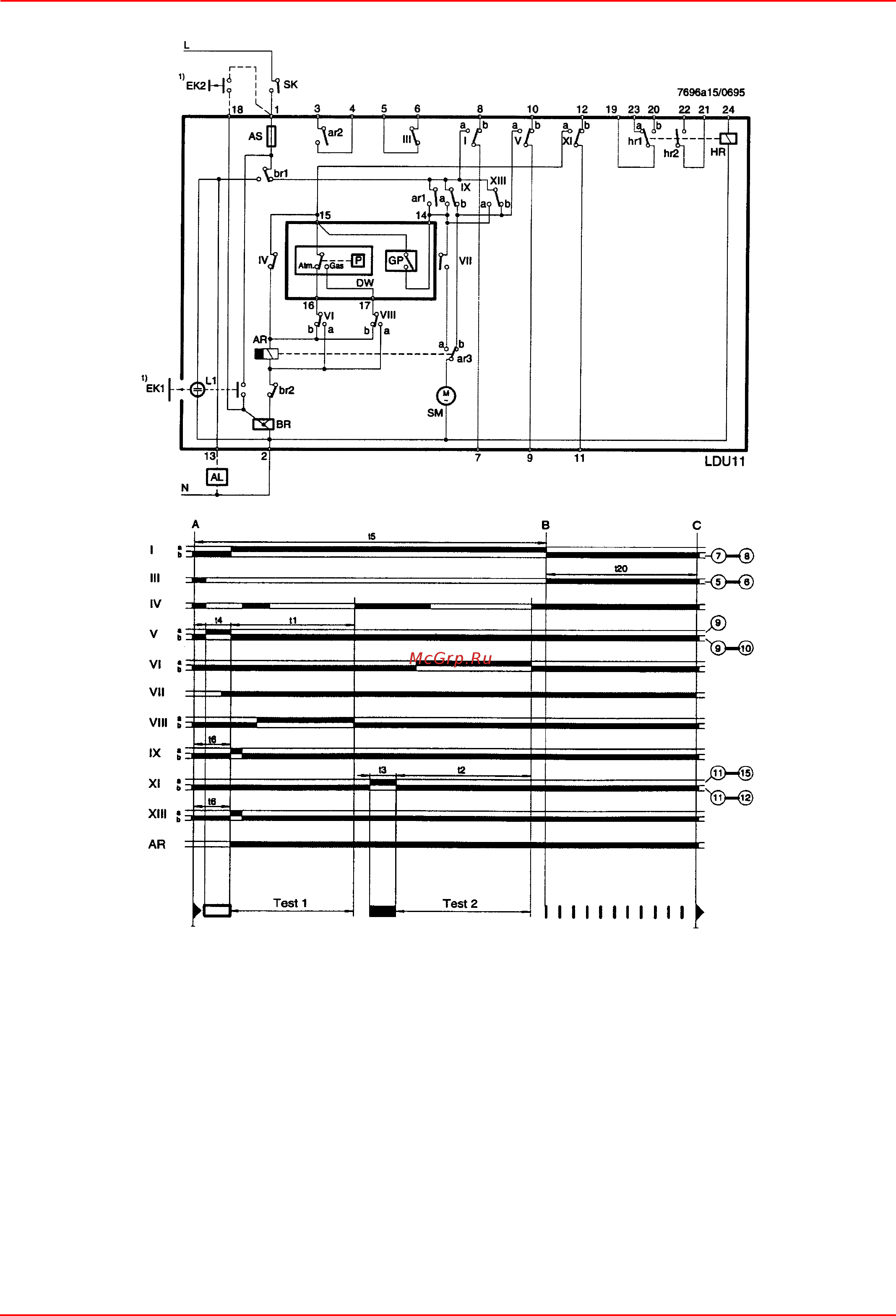

LDU11 – Описание

AL Дистанционный сигнал тревоги

AR Главное реле с контактами “ar”

AS Главное реле с контактами «ar»

BR Реле блокировки с контактами «br»

DW Внешнее реле давления (давления газа в сети)

EK Деблокировочная *

GP Внешнее реле давления

HR Вспомогательное реле

L1 Сигнальная лампочка неполадки в аппарате

SK Линейный выключатель

SM Асинхронный двигатель программатора

* Нажав, не держите более 10 секунд

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

z Электрические соединения должны выполняться в соотвествии с

действующими нормативами страны назначения.

z Перед выполнением любых работу по обслуживанию горелки,

отсоединить полностью электронный блок LDU от линии

электропитания.

z Прежде чем подключать электронный блок, тщательно проверить

электрические соединения.

z Проверять все функции безопасности работы электронного блока

в момент запуска в работу и после замены плавкого

предохранителя.

z Обеспечить электронному блоку и электрическому контуру

соответствующую защиту от электрических разрядов за счет

соответствующего монтажа.

z Проверить электромагнитные разряды, если электронный блок

предназначен для особого применения.

z Соблюдать все нормативы и правила правильного монтажа в

каждом особом случае, для которого предназначен электронный

блок.

z Все операции по монтажу и запуску в действие аппарата должны

выполняться специализированным персоналом.

z В стране, в которой можно использовать норматив DIN, монтах

должен соответствовать стандартам DIN/VDE 0100 и 0722.

z Избегать влажности в помещении, в котором установлен

электронный блок.

z Устанавливать электронный блок как можно дальше от кабелей

запального электрода.
