plements (coaxialité).
Effectuer le contrôle sur 4 points équidistants et
diamétralement opposés de la périphérie (voir fig. 6A).
Pour le réglage, desserrer ou serrer les vis, si né-
cessaire, afin de déplacer les pieds supports du
groupe sur l'embase et pour ajouter des plaques
calibrées entre les pieds et l'embase si nécessaire.
S'assurer que le rotor tourne librement en l'ac-
tionnant manuellement.
Contrôler à nouveau de l'alignement du grou-
pe une fois la température de service atteinte.
Tant que les fondations sont encore neuves et
que l'unité n'a pas été testée dans toutes les con-
ditions de fonctionnement, contrôler régulière-
ment l'alignement et, si nécessaire, recommencer
la procédure d'alignement.
4.2
Groupe pompe arbre nu + moteur sur
châssis accouplement «REX-VIVA».
Retirer la protection de l’accouplement, dévisser
les visses et enlever les demi-coques.
Avec un niveau ou une règle, vérifier l’alignement
entre le moyeu de l’arbre moteur et celui de l’ar-
bre de pompe.
L
e contrôle de l’alignement doit être effectué sur qua-
tre points diamétralement opposés et équidistants.
Pour un alignement parfait, visser ou dévisser les vis,
afin de déplacer les éléments sur le châssis. Ajouter
des cales calibrées aux endroits à réhausser .
Remonter l’accouplement selon les étapes suivantes :
- Placer les deux vis centrales de la première demi-
coque.
- Placer et visser les deux vis centrales de la deuxiè-
me demi-coque jusqu’au serrage voulu.
- Visser les deux vis centrales de la première demi-
coque jusqu’au serrage voulu.
-
Placer les deux vis latérales de la première demi-coque.
- Placer et visser les deux vis latérales de la deuxiè-
me demi-coque jusqu’au serrage voulu.
- Visser les deux vis latérales de la première demi-
coque jusqu’au serrage voulu.
- Répéter l’opération pour les dernières vis de l’ac-
couplement.
Visser les vis au serrage préconisé par le fabri-
cant sur la notice d’instruction de l’accouplement.
Contrôler que le rotor tourne facilement à la main.
L’alignement doit être vérifié lorsque le groupe
atteint sa température de fonctionnement.
Lorsque le bâti est neuf et que le groupe n’a pas
été testé dans toutes les conditions de fonction-
nement, l’alignement doit être vérifié de façon
répétitive à intervalles réguliers, et si cela est
nécessaire, revoir la procédure d’alignement.
ATTENTION: une mauvaise installation de
l'embase et un mauvais alignement des uni-
tés ou un raccordement des tuyauteries défec-
tueux provoqueront des vi-
brations et l'usure
prématurée des accouplements élastiques,
des paliers, de l'étanchéité et autres pièces
internes (voir aussi chapitres 2.1., 3.1., 4.1.).
4.1. Support supplémentaire du loge-
ment de palier
Afin de limiter les inconvénients dus à la dilatation
ou à la contrainte résiduelle externe des tuyaux,
les pompes N, N4 peuvent être équipées d'un
support et d'un pied d'ancrage qui contribueront à
éviter les variations d'alignement qui pourraient
s'avérer préjudiciables.
Les dimensions recommandées (en mm) sont in-
diquées à la fig. 7.
Lors des opérations d'alignement, desserrer les
vis du pied support avant de raccorder les tuyau-
teries de façon à éviter toute tension ou déviation
de la hauteur de l'axe. Le pied support doit être
placé sur la surface de base et amené en contact
avec le support même seulement une fois le
lignage terminé, qui sera à nouveau vérifié après
serrage des vis entre les pieds du corps de
pompe et l'embase. Serrer d'abord les vis reliant
le pied et l'embase, et ensuite seulement, la vis
entre le pied et le support. De cette façon, l'ali-
gnement ne sera pas modifié par le pied support.

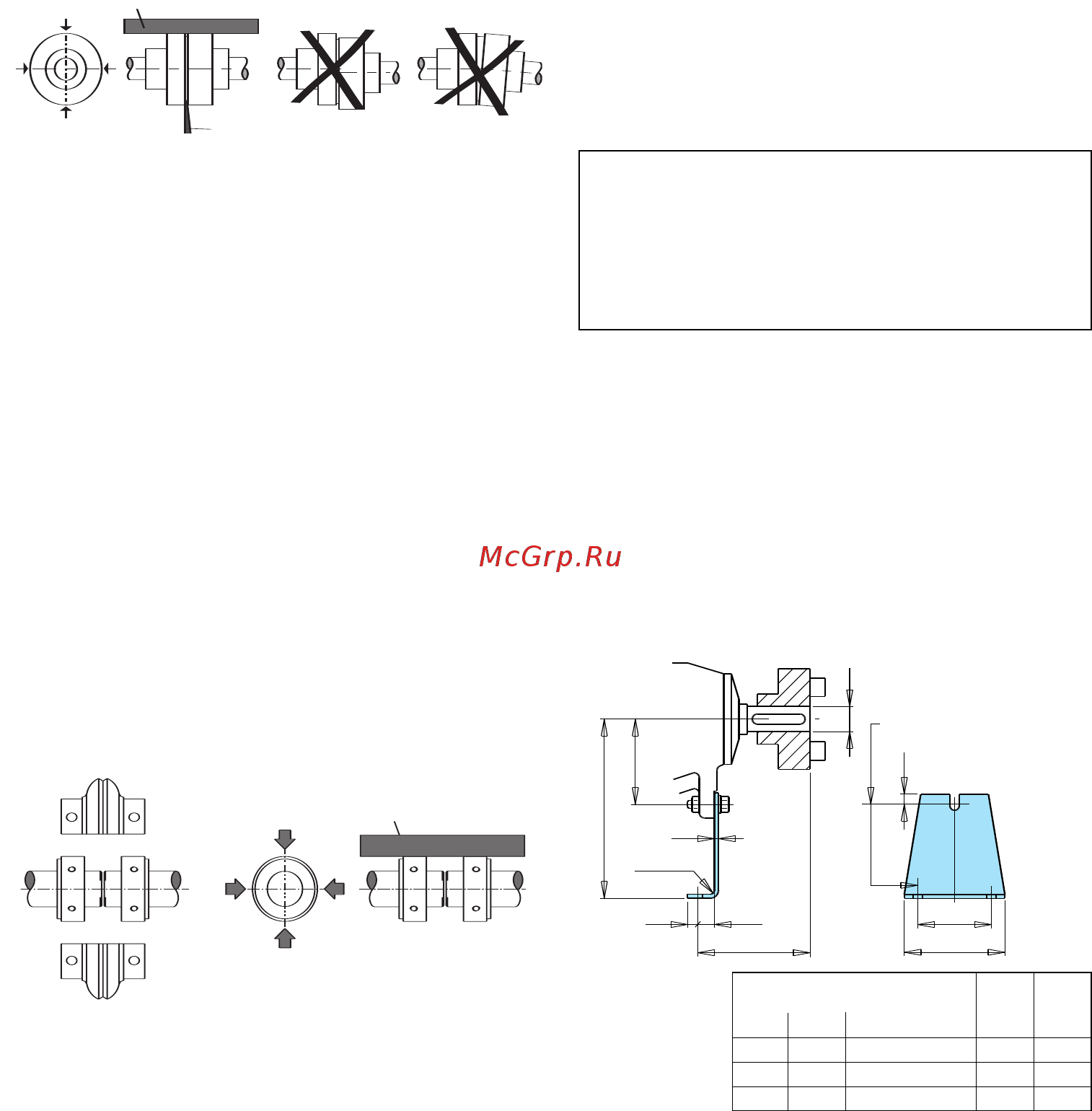

Fig. 6A - Alignement de l’accouplement.
Dimensions EN 733
h s
Fig. 7 Pied support en option.
21
d w1 h1
24 100 112÷180 77 4
32 130 180÷250 97 6
42 160 280÷315 132 6
15 25
s
110
w1
160
h
h1
15
d
POUR VIS M12
R=s
4.93.041
règle
jauge
4.93.036
S
P057/1
riga
straight edge
Fig. 6B - Alignement de l’accouplement.
règle
