CALPEDA N4 65-160B/A [5/44] Tubazioni

3. Tubazioni

Prevedere il diametro in modo che la velocità del

liquido non superi 1,5 m/s nell’aspirazione ed i

3 m/s nella mandata. In ogni caso il diametro

delle tubazioni non deve essere inferiore al dia-

metro delle bocche della pompa.

Nella tabella seguente sono indicati i diametri

interni (DN) minimi consigliati per il tubo aspi-

rante con diverse portate (Q).

DN mm 50 65 80 100 125 150 200 250 300

Q max m

/h 10,5 19 28,8 45 75 108 215 350 508

La tubazione aspirante deve essere a perfetta

tenuta e deve avere un andamento ascendente per

evitare sacche d’aria.

Un’eventuale saracinesca in aspirazione deve

essere montata con l’asse del volantino orizzonta-

Per il collegamento della bocca aspirante con un

tubo orizzontale di diametro superiore impiegare

un raccordo eccentrico (fig. 4).

Per il funzionamento in aspirazione inserire una

valvola di fondo con succhieruola che deve

risultare sempre immersa.

Con l’aspirazione da serbatoio di prima raccolta

montare una valvola di non ritorno.

Con il funzionamento sotto battente inserire una

saracinesca.

Per aumentare la pressione della

rete di distribu-

zione osservare le prescrizioni locali.

Nella tubazione di mandata installare una saraci-

nesca per regolare portata, prevalenza o potenza

assorbita. Installare un indicatore di pressione

(manometro).

Quando il dislivello geodetico in mandata è mag-

giore di 15 m, inserire una valvola di ritegno tra

pompa e saracinesca per proteggere la pompa da

“colpi d’ariete”.

3.1. Collegamento delle tubazioni

Non usare la pompa come sostegno delle

tubazioni. Le tubazioni devono essere ancorate

su propri appoggi (fig. 4).

Le tubazioni devono essere modificate se non

corrispondono esattamente alla posizione delle

bocche per escludere la trasmissione di tensioni

alla pompa.

Disporre correttamente gli eventuali compensatori

(giunti flessibili di espansione) per assorbire dila-

tazioni o vibrazioni.

ATTENZIONE: le forze ed i momenti esercita-

ti sulle flange della pompa dalle tubazioni

possono causare errori di allineamento degli

alberi pompa e motore, deformazione e

sovraccarico del corpo pompa così come

sovraccarico delle viti di fissaggio tra pompa

e piastra di base.

Per il collegamento dei tubi alle bocche flangia

impiegare controflange circolari normalizzate

PN 10 (o PN 16 fino a bocche DN 150).

Controllare, durante la sistemazione, che le guar-

nizioni di tenuta fra le flange non sporgano all’in-

terno dei tubi.

Prima di collegare le tubazioni assicurarsi della

loro pulizia interna. In un impianto nuovo (special-

mente se senza succhieruola), montare sull’aspira-

zione della pompa un filtro conico provvisorio per

impedire l’ingresso nella pompa di corpi solidi (ad

esempio scorie di saldatura e scaglie). Consiglia-

mo un filtro con maglie da 2-2,5 mm e con un’area

libera di almeno tre volte l’area del tubo (fig. 5).

4. Allineamento del gruppo pompa-motore

I gruppi pompa-motore su piastra di base e giunto

elastico di trascinamento, vengono allineati in fab-

brica prima della spedizione. Il gruppo pompa-

motore si può disallineare per cause di trasporto.

L’allineamento finale deve essere eseguito sul

posto d’installazione.

Dopo l’installazione, il serraggio dei bullo-

ni di fondazione, il collegamento delle tu-

bazioni, prima della messa in marcia ri-

controllare l’allineamento del giunto.

Se necessario il gruppo deve essere riallineato.

4.1. Gruppo pompa-motore con giunto

N-EUPEX

Togliere la protezione giunto e con comparatore o

calibro per spessori verificare che la distanza (3-4

mm) tra i semigiunti sia uguale lungo tutta la perife

ria.

Evitare sacche d’aria nel tubo aspirante:

a) raccordo eccentrico;

b) saracinesca con volantino orizzontale;

c) andamento ascendente del tubo.

Evitare la trasmissione di forze alla pompa:

d) sostegni ed ancoraggi della tubazione.

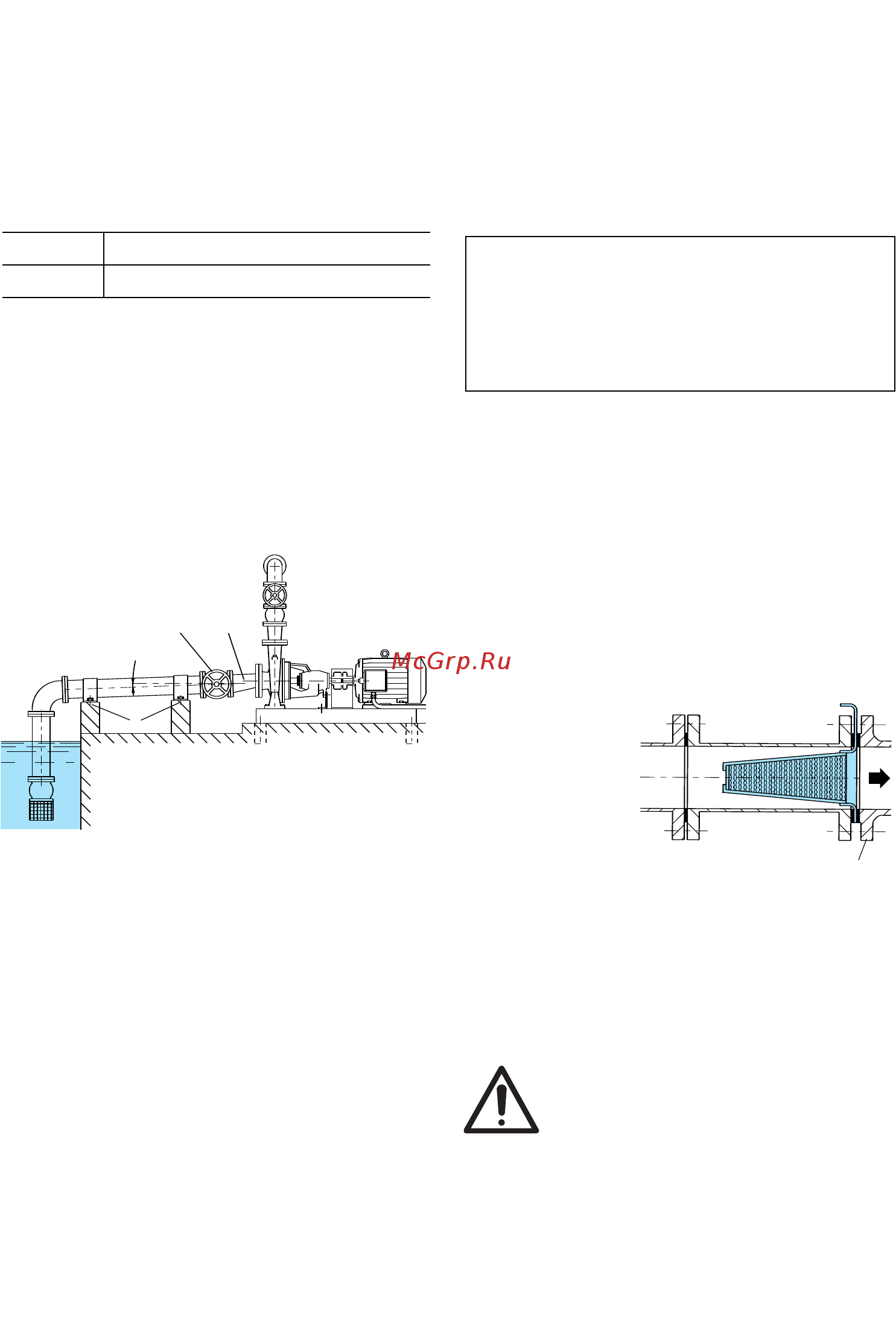

Fig. 4 Collegamento delle tubazioni.

Fig. 5 - Filtro conico provvisorio

in aspirazione.

4.93.040

pompa

4.93.037
