Horisontal axial-sugs
centrifulgalpumpar PN 10
med lagerbock
Enligt Europastandard EN 733
N, N4
DRIFT/INSTALLATIONSANVISNINGAR
1. Förutsättningar
Standardutförande
- För rena vätskor: ej explosiva, ej brandfarliga, ej
farliga för hälsan eller miljön, ej aggressiva mot
pumpmaterialet, ej innehållande slitande, fasta
eller fiberpartiklar.
- Maximal vätsketemperatur 90 °C.
-
Maximalt tillåtet tryck i pumphuset 10 bar (PN 10).
- Maximalt tillåten omgivningstemperatur 40 °C.
- Normalt varvtal (50 Hz):
N = 2900 V/min; N4 = 1450 V/min.
- Maximalt tillåtet varvtal: se tabell sidan 32.
Motoreffekt
N (2900 V/min) upp till kW: 2,2 7,5 30 75
N4 (1450 V/min) upp till kW: 7,5 30 75
Ljudnivå dB (A) max:
70 80 85 90
Antal starter per timma max: 60 40 20 10
2. Installation
N, N4 pumpar ( för hydrauliska data och huvud-
mått enligt EN 733 ) är avsedda för att monteras
på en bottenplatta och drivas medelst en elastisk
koppling av en elmotor B3 (IEC 72).
Pump och motor skall monteras horisontalt.
Lyft och transport av aggregatet skall ske enligt
bild 1.
Lyft aldrig i pump eller motoraxel.
Placera pumpen så att sugledningen blir så kort
som möjlig ( medhänsyn till NPSH ).
Uppställningsplatsen skall vara skyddad mot vat-
tenspolning, regn, snö etc.
Pumpen skall vara åtkomlig för tillsyn och skötsel
samt god ventilation för motorns kylluft.
2.1. Fundament
De mindre pumparna är monterad på en bockad
stålplatta med en hög vridstyvhet.
Denna bottenplattan kan monteras direkt på gol-
vet med exempelvis expander eller grundbultar
som gjutes fast med betong.
Ett gjutet fundament har emellertid flera fördelar:
aggregatet skyddas bättre vid spolning av golvet
eller vid tömning av rörsystemet (bild 2).
De större pumparna speciellt de som är montera-
de på svetsade balkramar, bör placeras på ett
gjutet fundament av armerad betong för att mot-
stå vikter samt påfrestningar från aggregatet och
rören. Även för att behålla uppriktningen på
pumpaggregatet för att inte vibrationer skall
uppkomma. (Se även avsnitt 3.1., 4.).
Rikta upp balkramen med stålkilar så att den blir
horisontell och i möjligaste mån spänningsfri och
med ett avstånd mellan balkramen samt funda-
mentet av 25-50 mm.
Grundbultarna gjuts fast och drages lätt efter ett
par dagar (minst 48 timmar). Kontrollera därefter
upprikningen och undergjut balkramen med finbe-
tong (bild 3).
Särskilt där rörspänningar eller starka vibrationer
kan förekomma är det viktigt att under-gjutningen
göres omsorgsfullt.
29

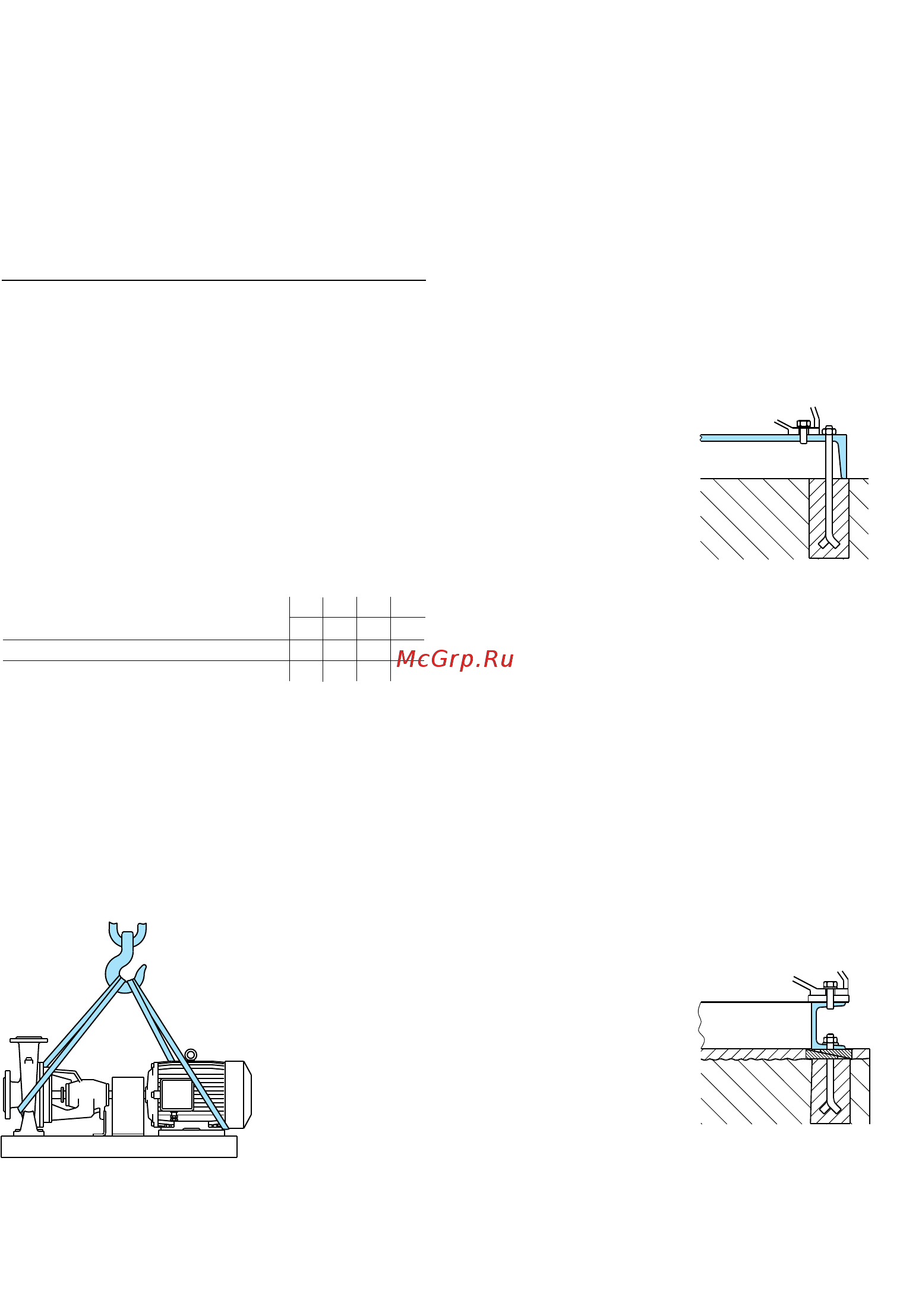

Bild 2 Fastsättning av
bockad stålbottenplatta.
Bild 3 Fastsättning av svetsad bottenplatta med
uppriktningskilar och undergjutning med betong.
Bild 1 Slingor för lyft av pumpaggregatet.
4.93.036
4
.93.038/1
4
.93.038
4.93.038/1
4 93.038
