3. Rörledningar

Rörens inre diameter beror på den vätskemängd

som skall pumpas och väljes så att vätskehasti-

gheten ej överstiger 1,5 m/sek i sugledningen

samt 3 m/sek i tryckledningen. Rören får aldrig ha

mindre diameter än pumpens anslutningar.

Minimum inre rördiameter (DN) för suglednin-

gar vid olika kapaciteter framgår av tabellen

nedan.

DN mm 50 65 80 100 125 150 200 250 300

Q max m

/h 10,5 19 28,8 45 75 108 215 350 508

Sugledningen måste vara absolut lufttät och ha

en jämn lutning uppåt mot pumpen så att inga

luftfickor uppstår.

Avstängningsventil med vertikal spindel kan

också bilda luftficka, montera därför ventilen med

spindeln horisontalt.

Använd ett excentriskt övergångsstycke vid en

anslutning av en horisontal sugledning med större

diameter än pumpens suganslutning (bild 4).

Sugledningen skall ha en bottenventil med sil

monterad under lägsta förekommande vätskeyta.

Vid pumpning från en tank med vätskenivån

högre än pumpen monteras en backventil i

sugledningen.

När pumpen anslutes till ett kommunalt ledning-

snät som tryckstegringspump skall en avstän-

gningsventil finnas.

I tryckledningen skall en avstängningsventil samt

manometer monteras för att kunna reglera tryck,

effektbehov.

När den geodetiska uppfodringshöjden överstiger

15 meter bör en backventil monteras mellan pum-

pen och avstängningsventilen för att skydda pum-

pen mot tryckslag.

3.1. Anslutning av rörledningar

Använd ej pumpen som stöd för rörledningar-

na. Rörledningarna måste förankras så att

pumphuset ej belastas med dess tyngd samt

uppriktas så att de kan anslutas till pumpen utan

att spänningar uppstår (bild 4).

Även om kompensatorer användes skall upprikt-

ningen vara noggrann.

VARNING: Felaktigt anslutna ledningar kan

överbelasta bultarna mellan pump och bot-

tenplatta, förändra uppriktningen eller föror-

saka skador på pumphuset.

Anslutningarna sker med standardflänsar (PN 10

eller PN 16 upp till DN 150).

Var noga med att flänspackningarna har lika stor

öppning som rörets inre diameter och ej hindrar

vätskeströmmen.

I en ny rörledning kan man tillfälligt montera en

konisk sil i sugledningen framför pumpen till

skydd mot fasta föroreningar (t.ex. svetspärlor

eller glödskal). Silen skall ha en maskstorlek av 2-

2,5 mm och en area minst tre gånger större en

rörets (bild 5).

4. Uppriktning av pump och motor

Pump samt motor är monterade på gemensam

bottenplatta och en elastisk koppling som är

uppriktade vid leverans från fabrik.

Pumpen samt motorn kan förlora uppriktningen

under transporten. Uppriktning av aggregatet måste

därför göras vid fastsättning av bottenplattan.

Efter installationen med grundbultarna

åtdragna och rörledningarna anslutna

måste uppriktningen kontrolleras

före uppstart av pumpaggregatet.

Vid behov, måste uppriktningen justeras.

4.1. Pump motor enhet med N-EUPEX

Koppling

Demontera kopplingsskyddet och kontrollera med

bladmått att avståndet mellan kopplingshalvorna

(3- 4 mm) är lika runt kopplingens periferi.

Kontrollen skall ske på fyra diametrala ställen av

Bild 5 Tillfällig koniskt filter

i sugledningen.

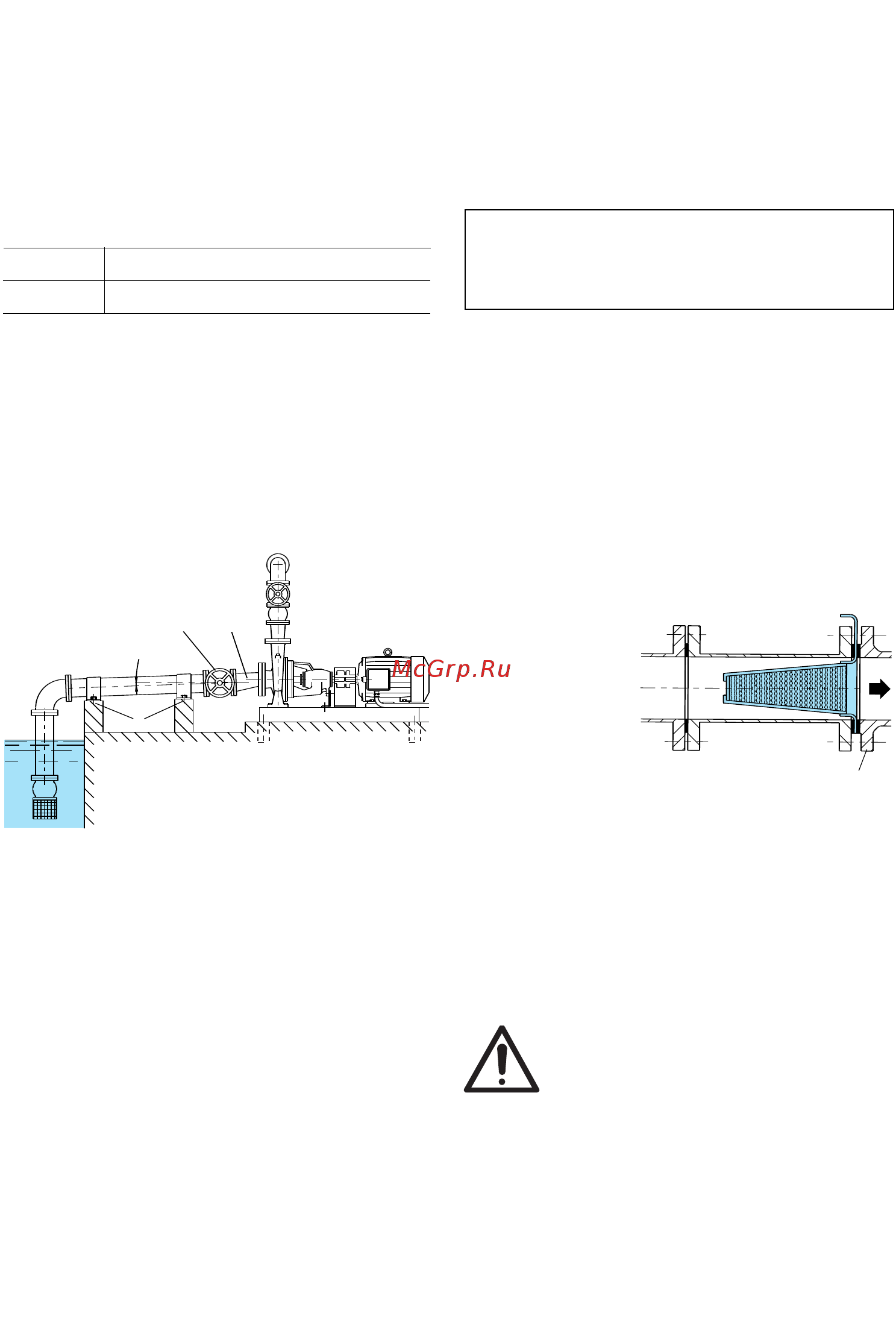

Undvik luftansamlingar i sugledningen:

a) excentriskt mellanstycke.

b) ventil med horisontal spindel.

c) ledningen lutar uppåt.

Undvik överföring av rörspänningar till

till pumpen:

d) stöd och förankring av rören.

Bild 4 Anslutning av rörledningarna.

.93.040

pump

4.93.037
