CALPEDA N4 65-160B/A [32/44] Elanslutning

Efter uppriktningen före uppstart av

pumpen monteras kopplingsskyddet.

(Skyddsåtgärd för att ej komma i kontakt

med kopplingen).

5. Elanslutning

Elinstallationen måste utföras av en

behörig elektriker.

Följ säkerhetsföreskrifterna.

Utrustningen måste skyddsjordas.

Jämnför frekvens samt huvudspänning enligt upp-

givna data på elmotorns namnplåt samt att elmo-

torns varvtal stämmer med det på pumpens

namnplåt uppgivna.

Vid motoreffekt ≥ 5,5 kW, undvik direktstart.

Installera Y/D start eller annan startutrustning.

Installera en arbetsbrytare med minimum 3 mm

luftspalt för brytning av alla tre faserna samt även

ett motorskydd avsett för strömstyrkan som är

angiven på namnplåten.

6. Uppstart

OBS! Torrkör aldrig pumpen, inte ens för en

kort stund.

Starta pumpen först efter fullständig påfyllnad.

När pumpen är monterad ovanför vätskenivån

(sugande funktion, bild 4) eller när tillrinning-

strycket är för lågt (mindre än en meter) för att

öppna backventilen skall pumpen fyllas genom

sugledningen samt påfyllningspluggen (bild 8).

Om vätskenivån är över pumphuset (tillrinning-

stryck), fyll pumpen genom att sakta öppna

avstängnings- ventilen tills denna är helt öppen.

Öppna även avstängnings- ventilen på tryckled-

ningen för att avlägsna luftansamlingarna.

Kontrollera om tryckvariationer förekommer i det

kommunala nätet så att pumpens tryck ej översti-

ger 10 bar.

Starta pumpen med stängd ventil på trycksi-

dan.

Öppna sedan sakta ventilen på trycksidan tills

önskad volymström erhålles.

Elmotorn kan bli överbelastad om volymströmmen

överstiger den på namnplåten angivna.

VARNING: kör aldrig pumpen mer än

fem minuter mot stängd ventil.

Första starten skall vara så kort som möjlig och

konrollera att pumpen roterar åt rätt håll.

Rotationsriktningen framgår av en pil på pumphu-

set. Om rotationsrikningen är fel ändras den

gonom att byta två av faserna.

6.1. Stopp av pumpen

Stäng ventilen på trycksidan om ingen backventil

finns.

Stäng ventilen på sugsidan om ingen bottenventil

finns.

Bryt strömmen till elmotorn.

7. Periodiskt kontroll och skötsel

Pumpen skall rotera lugnt och vibrationsfritt.

Kontrollera att pumpen går med rätt kapacitet och

att motorn ej är överbelastad. Längre tids drift mot

stängd tryckventil får ej ske.

Kontrollera uppriktningen av den elastiska kop-

plingen (se stycke 4).

7.1. Pump med mekanisk axeltätning

Den mekaniska axeltätningen är underhållsfri och

helt tät, den skadas vid torrkörning. Om axeltät-

ningen börjar läcka och detta ökar gradvis måste

den bytas.

Byte av axeltätningen (se stycke 8).

Kontrollera att den nya axeltätningens tryckfjäder

har medurs lindning för att överensstämma med

axelns rotationsriktning. Iakttag yttersta renlighet

samt noggranhet vid byte av tätningen.

Kontrollera att den är fri från repor och förorenin-

gar. Intryckning av den fasta delen skall ske med

handen så att glidytan ej skadas.

VARNING: O-ringarna EPDM får inte komma i

kontakt med oljebaserade produkter. För

montage skall eventuellt smörjmedel vara

anpassat till ovanstående material.

Smörj o-ringarna med vatten för att underlätta

montaget, fett får ej användas.

7.2. Pump med packbox

Före första start lossas glandmuttrarna något så

att packboxen droppläcker mer än normalt för att

packningarna skall få möjlighet att svälla. Efter

cirka fem minuters drift kan läckaget minskas

genom åtdragning av glandmuttrarna.

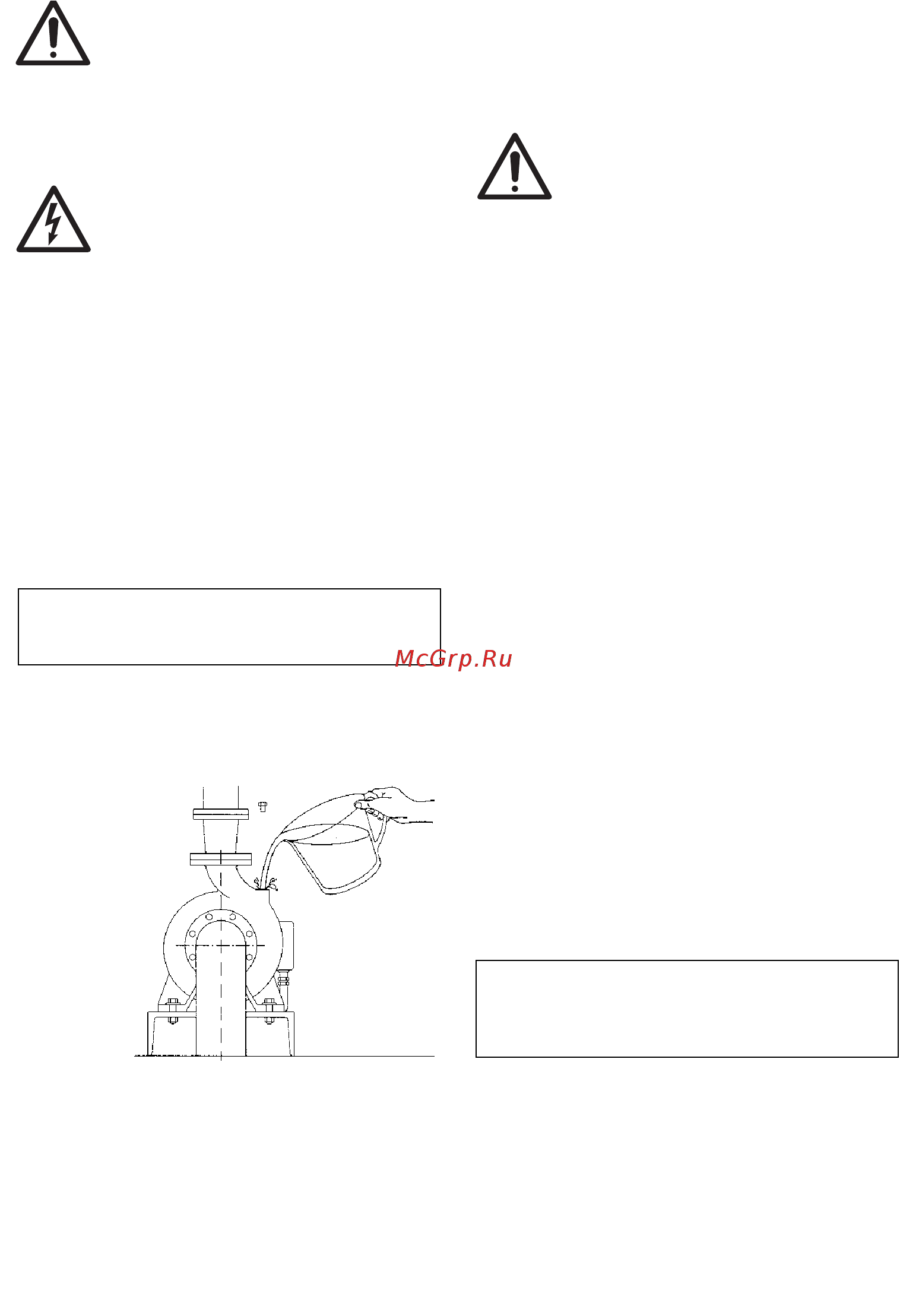

Bild 8 Fyllning.

4.93.141
