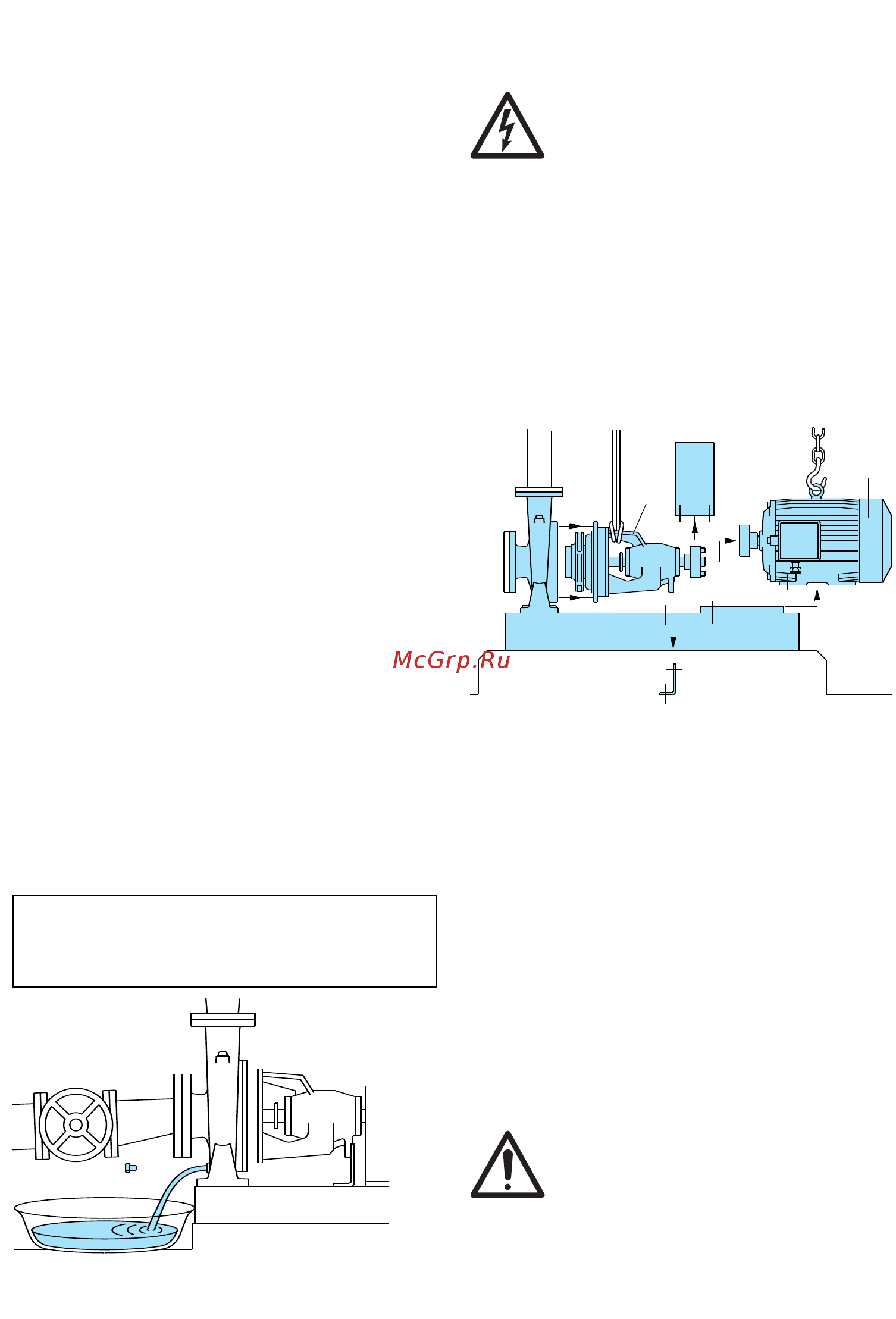

когда его уплотняющие качества значительно ухудшаются Слишком зажатый жесткий и сухой пакет приводит к износу защитного кожуха вала 7 3 Шариковые подшипники и смазка При проведении тех обслуживания двигателя пользуйтесь соответствующими отдельными инструкциями если таковые имеются Подшипники насоса смазываются качественной мыльной литиевой смазкой Фабричной смазки может хватить на 5 000 часов работы После этого периода вал с подшипниками должен быть снят для контроля чистки промывка в разбавителе подшипников крышек и опор и новой смазки При тяжелом режиме работы более 8 часов в день при высокой влажности и содержании пыли в воздухе при высоких температурах следует проводить смазку введение дополнительного количества смазочного материала через соответствующие смазочные ниппели по крайней мере раз в шесть месяцев при работе на 2 900 3 00 об мин и один раз в год при работе на 1 450 1 800 об мин Смазка проводится при работающем двигателе В вышеприведенной таблице даны типы подшипников для различных насосов и количество смазочного материала для новой смазки в граммах Замена подшипников см раздел 8 Установите подшипники на вал без разогрева с помощью пресса либо разогрейте только внутреннюю часть кольца до максимальной температуры 70 С слегка смазывая поверхности соответствующих гнезд и используя трубу из мягкого металла диаметр которого позволяет давить только на внутреннее кольцо подшипника При работе в тяжелых условиях используйте подшипники с увеличенным зазором СЗ и смазки подходящие для рабочих температур Проконсультируйтесь у поставщика подшипников 7 4 Простои ВНИМАНИЕ Во время простоев если существует опасность замораживания необходимо полностью слить воду из насоса рис 9 Перед новым запуском агрегата проверьте что вал не блокирован ледяными и прочими наростами или по другим причинам и полностью заполните корпус насоса водой Перед проведением операций по тех обслуживанию насоса отключите его от сети только регулировка крышки сальника разд 7 2 и смазка разд 7 3 могут проводиться при соблюдении соответствующих мер предосторожности при включенном двигателе 8 Разборка Перед проведением разборки закройте задвижки на всасывающей и подающей трубах и слейте жидкость из корпуса насоса рис 9 Двигатель может разбираться и все внутренние части могут осматриваться не снимая корпуса насоса с труб рис 10 Рис 10 Последовательность проведения разборки Последовательность проведения разборки агрегата со стандартной соединительной частью без прокладки рис 10 1 защитный кожух соединения 2 двигатель 3 дополнительное крепление если используется 4 открутив гайки 14 28 вынимается весь корпус с рабочим колесом и крышкой корпуса При проведении разборки и последующей сборки пользуйтесь чертежом в разрезе приведенном ниже 9 Запасные части При заказе зап частей указывайте наименование номер зап части на чертеже в разрезе и данные с заводской таблички А Рис 9 Слив воды 38 Насосы которые необходимо проверить или починить перед отправкой или доставкой должны быть опорожнены и тщательно прочищены внутри и снаружи В данные изменения инструкции могут быть внесены
