Bombas centrifugas
horizontales con aspiración
axial PN 10 con soporte
Según norma europea EN 733
N, N4
INSTRUCCIONES DE USO
1. Condiciones de empleo
Ejecución normal
- Para
líquidos limpios, sin elementos abrasivos,
explosivos, o agresivos para los materiales de la
bomba.
- Temperatura máxima liquido 90°C.
- Presión final máxima admitida en el cuerpo de la
bomba: 10 bar.
- Temperatura máxima ambiente: 40°C.
- Velocidad de rotación nominal (50Hz):
N = 2900 1/min; N4 = 1450 1/min.
- Velocidad
de rotación máxima admitida: ver
cuadro pag. 27.
Potencia nominal motor
N (2900 1/min) hasta a kW: 2,2 7,5 30 75
N4 (1450 1/min) hasta a kW: 7,5 30 75
Presión acústica dB (A) máx:
70 80 85 90
Arranques/hora máx: 60 40 20 10
2. Instalación
Las bombas N, N4 (con prestaciones nominales
y dimensiones principales según EN 733), están
previstas para el acoplamiento en motores eléctri-
cos standard en la forma constructiva IM B3 (IEC
34-7, IEC 72), a través de una bancada base y un
acoplamiento elástico de arrastre.
Los grupos Bomba - Motor están previstos para
instalaciones horizontales.
Elevar y transportar el grupo Bomba - Motor
como se indica en la (fig. 1).
La bomba tiene que estar instalada lo más cerca
posible del nivel del agua. (Tener en cuenta el va-
lor NPSH). Normalmente el grupo bomba - motor
debe de estar protegido de la intemperie, y de la
exposición del sol.
También habrá que evitar obstáculos que perjudi-
quen la correcta ventilación del motor, así como
prever que sea posible la inspección y el manteni-
miento durante el funcionamiento del grupo.
2.1. Cimentación
Los grupos más pequeños están montados sobre
una bancada base de perfil único de gran rigi-
dez y resistencia a la torsión.
Con este método para los grupos a instalar de
peso reducido, y evitando escasas cargas a través
de las tuberías, no es necesario un zócalo de ci-
mentación.
Un zócalo de cimentación elevado permite más
facilidad para el vaciado del cuerpo de la bomba,
y servirá para aumentar la seguridad cuando exi-
sta peligro de inundación del pavimento.
Cuando los grupos más pequeños, sobre bancadas
de perfil único, están colocados directamente sobre
el pavimento, es suficiente cubrir con cement
o los
pernos de anclaje de cementación. (Fig. 2.).
Para los grupos más grandes, en particular aquel-
los sobre bancada base de perfiles soldados,
es preciso un zócalo de cemento de hormigón
reforzado con acero, para resistir todo el esfuerzo
que transmite el grupo y las tuberías, para mante-
ner el alineamiento y evitar vibraciones de la
electrobomba (ver también capitulos 3.1., 4.).
Posicionar el grupo aguantando la bancada base
con gruesos o cuñas, para obtener la horizontali-
dad, (con ayuda de un nivel), dejando entre la
bancada y la superficie rugosa de la fundición un
espació de 25-50 mm. para la colada de cemento
liquido de fijación.
Con bancadas de perfil soldado es suficiente con
que la colada de cemento sobrepase ligeramente
la parte inferior, resultando adecuado cubrir los
pernos de anclaje y asegurar una base estable,
con una uniforme distribución de la carga sobre la
superficie de apoyo de la bancada. (Fig. 3).
Solo cuando el cemento ha fraguado, (normal-
mente después de 48 horas), apretar de nuevo, y
uniformemente, los pernos de cementación.
24

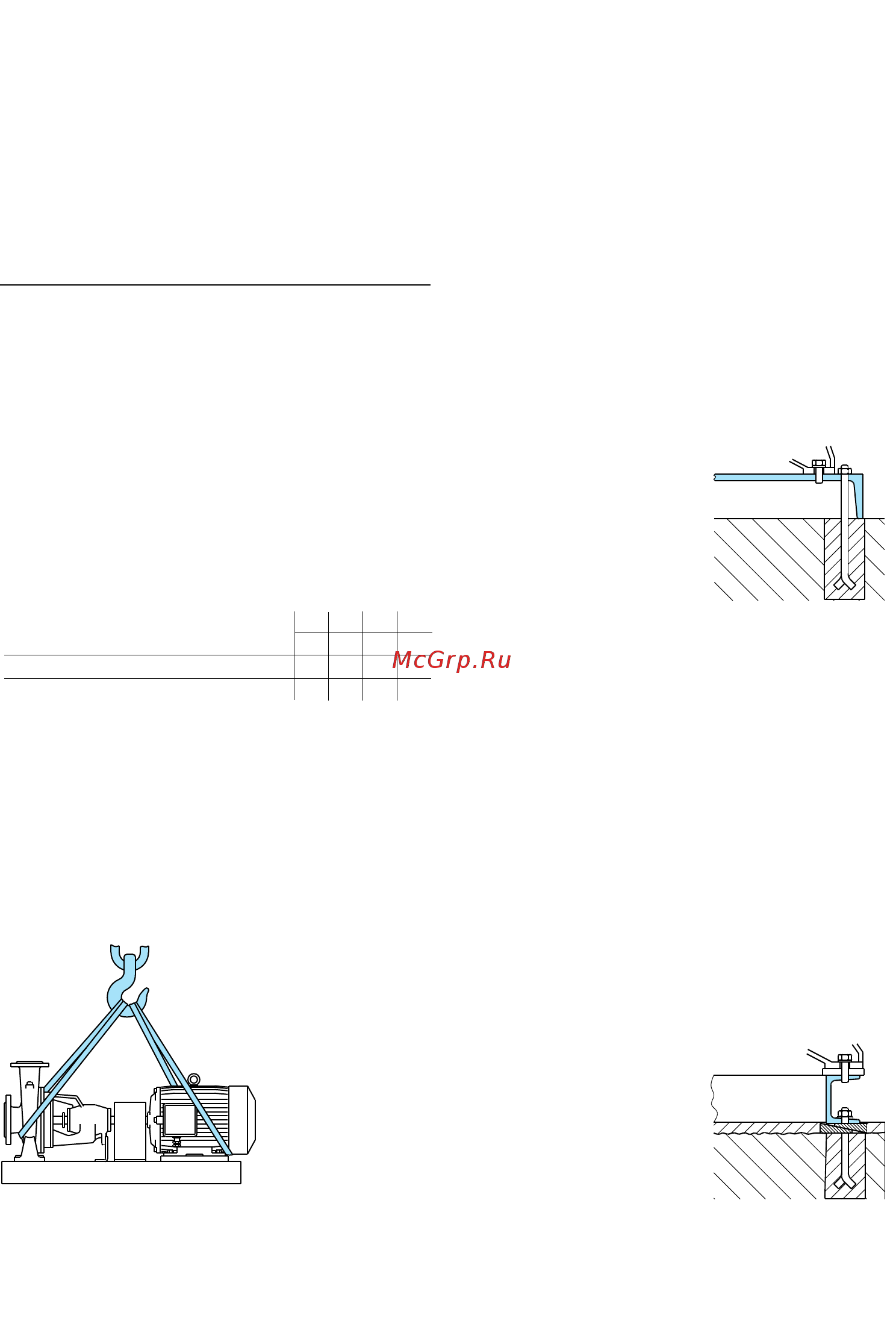

Fig. 1 Sujeción con cintas para elevación grupo bomba - motor.
Fig. 2
Detalle cimentación para grupo sobre
bancada base de perfil único.
Fig. 3
Cimentación para grupo sobre bancada
base de perfiles múltiples.
4.93.036
4
.93.038/1
4
.93.038
4.93.038/1
