13

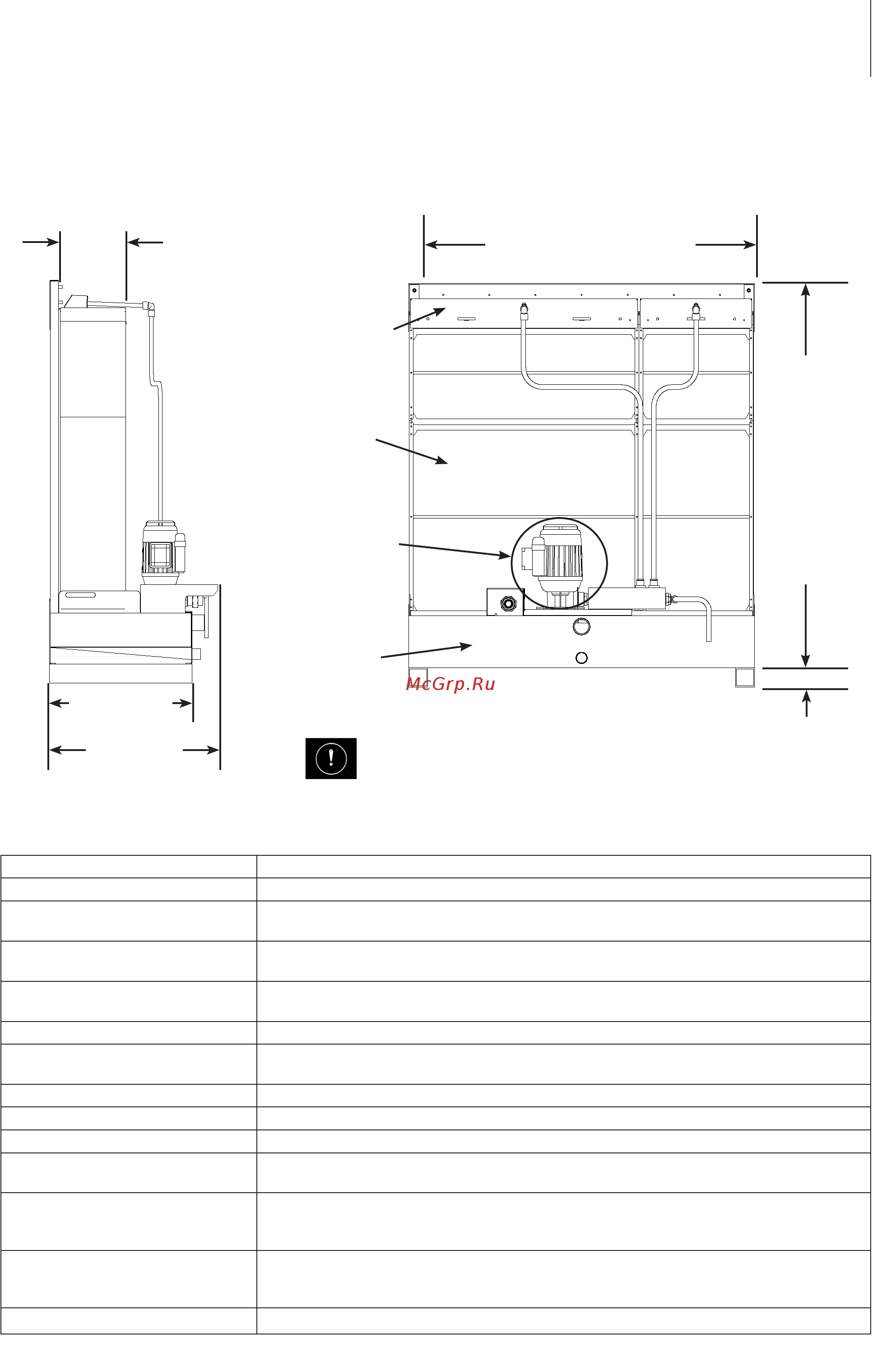

2.5 Обзортиповогоциркуляционногоиспарительногомодуля
HE2OEMCirculating–Спецификациямодуля
Матрица
Распределитель
Рециркуляционный
насос
Бак
Величина A, ширина
(см. объяснение кодов на оборот-
ной стороне данного руководства).
50 мм (2")
Подставка
Не постав-
ляется
525 мм (20")
Общая глубина
Глубина матрицы
(см. объяснение кодов
на оборотной стороне
данного руководства).
Осторожно!
Устройство должно быть установлено на подставке
мин. 50 мм (2") для обеспечения гравитационного дренажа.
Величина B, высота
(см. объяснение кодов на оборотной
стороне данного руководства)
Бак 445 мм (18")
Описание Спецификация
Конструкциямодуля Нержавеющая сталь 304
Испарительныйматериал Композитное стекловолокно, пропитанное неорганическим затвердевающим раствором
(невоспламеняющийся в соответствии с классом A2-S2, d0 - согласно EN13501-1 (BSI)).
Водянойнасос Погружной насос 110/230 В 50/60 Гц.
IP 55 CE UL в соответствии со стандартом CSA
Размервпускногоотверстиядля
воды
Патрубок с наружной резьбой 1/2" по стандарту BSP
Контрольвпускаводы Поплавковый клапан
Размердренажногопатрубка Переливной патрубок 54 мм (2")
Дренажный патрубок 28 мм (1")
Управлениедренажомводы Нет данных
Потокидавлениеводынавходе 14 л/м (3,7 ам. галлон/мин) при 2 бар (29 psi)
Макс.давлениеводынавходе 7 бар (101 psi)
Макс.температураводына
входе
20ºC (68ºF)
Опцияплавногорегулирования 2-уровневый (1 электромагнитный клапан)
3-уровневый (2 электромагнитных клапана)
4-уровневый (3 электромагнитных клапана)
Дополнительныесистемыгигие-
ническойзащиты
Противомикробный картридж PureFlo Ag+ и 5-микронный осадочный фильтр
Дезинфекционная система PureFlo UV (встроенная в линию/погруженная) с взаимобло-
кировкой
Опциисистемы См. Опции изделия HE2 OEM
Имейтеввиду,чтосистемауправлениянепоставляетсясOEM-версиями.
