41
3.3.7 ВариантысистемпрямойподачиHE2OEMDirectFeed

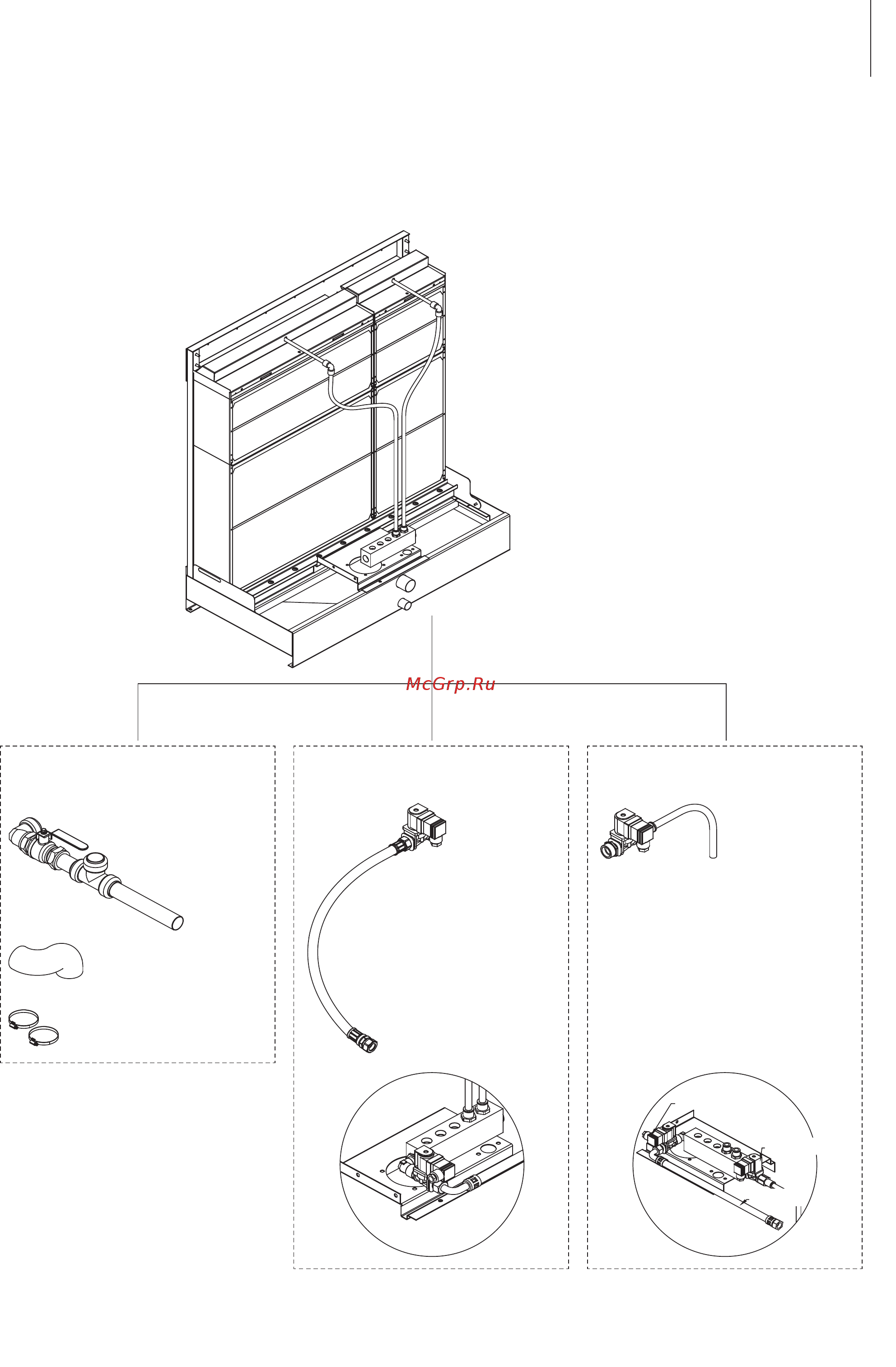

Система прямой подачи HE2 OEM Direct Feed
Показан пример: HE2-B22
(В ПОСТАВЛЯЕМОМ ВИДЕ)
HEOEMDIRECTKIT 1:
Дренажный набор
HEOEMDIRECTKIT 2:
Набор для впускного клапана
28 мм вставной
дренажный узел
Переливной
шланг
Стяжные хомута
x 2 шт.
Впускной соленоид
(включая переход-
ник для надлежа-
щего монтажа к
трубопроводу).
В смонтированном виде:
HEOEMDIRECTKIT 3:
Набор для автомати-
ческого дренажа
1 x дренажный соленоид
(включая переходники для
надлежащего монтажа к
трубопроводу).
1 x 12 мм шланг (250 мм)
В смонтированном виде:
Штуцер подачи
воды
Впускной клапан
нормально замкнутый
Дренажный клапан,
нормально открытый
