Condair HE2-X21 [39/76] Шаг 4 установка дренажного трубопровода

3.3.5 Шаг4-установкадренажноготрубопровода

Испарительный модуль имеет гравитационный дренаж и перелив, которые должны быть подключены к основ-

ной дренажной линии здания с 28 мм трубопроводом из меди или нержавеющей стали. Нормально открытый

дренажный узел можно развернуть в другую сторону для подвода к левому или правому питающему трубо-

проводу. Дренажный узел подключить к сточной трубе здания при помощи 28 мм вставного соединения (с

соответствующим гравитационным дренажом). Кроме того, необходимо установить трап для подходящей

глубины в соответствии с рабочим давлением блока очистки воздуха.

Имейте в виду! Системы HE2 XL не располагают комбинированным дренажом и переливом. Система постав-

ляется с системой дренажа и отдельным 32 мм вставным коленом на штуцере перелива. Их НЕ СЛЕДУЕТ

комбинировать с целью обеспечения надлежащей скорости потока.

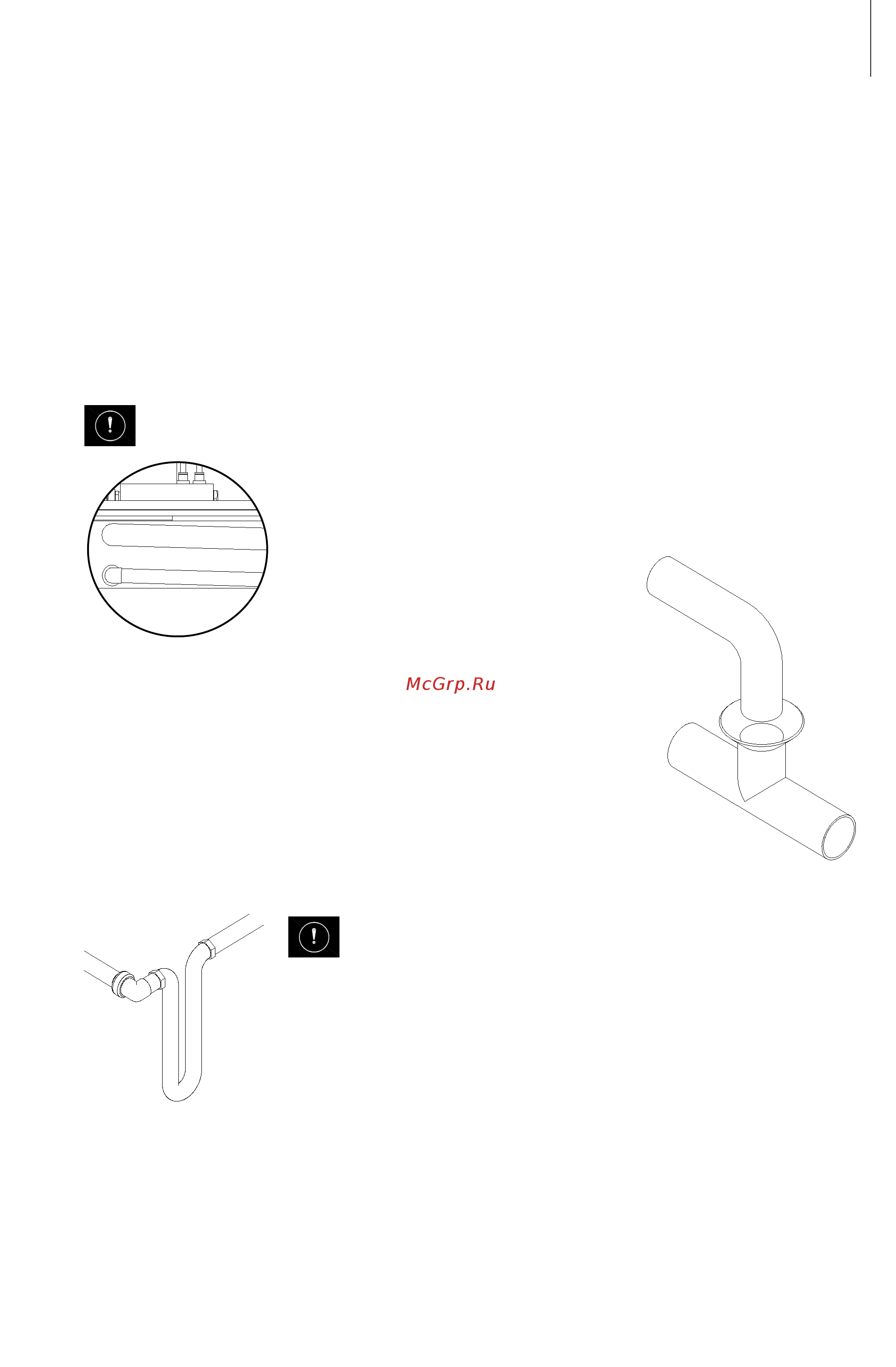

Установкадренажа

При установке дренажа необходимо обеспечить свободное стекание для гравитационного дренажа.

Примечание! Дренажное подключение необходимо выполнять

через воздушный зазор.

Дренажный трап в сборе

(не входит в комплект

поставки)

Дренажныйтрап

Для блоков очистки воздуха с отрицательным давлением дренаж

необходимо отключить. НЕ объединяйте с дренажом блока очистки

воздуха, поскольку возможен обратный поток к увлажнителю.

Размеры дренажного трапа: Необходимо предусмотреть глубину

25 мм (1") для каждых 250 Па (1"Wg) давления в воздуховоде (напри-

мер, 100 мм (4") для давления в воздуховоде 1000 Па (4"Wg)).
