3.3.2 Шаг1-размещениеиспарительногомодуля
Монтаж должен осуществляться только после тщательного рассмотрения места конечного размещения испа-
рительного модуля и системы управления. Он должен соответствовать предоставленной ниже монтажной
схеме для блока очистки воздуха/воздуховода.
МесторазмещениямодуляHE2необходимообсуждатьспредставителемкомпанииCondair!
При монтаже следует учитывать следующие условия:
1. Пол блока очистки воздуха/воздухопровода необходимо проектировать таким образом, чтобы он был в
состоянии вынести нагрузку в результате действия веса увлажнителя во влажном состоянии, поскольку
самый большой блок весит в рабочем режиме 461 кг (1016 фунтов) – для информации о значениях веса
и о размерах см. оборотную сторону данного руководства.
Осторожно!СистемаHE2должнабытьустановленавпределахводонепроницаемойобласти
блокаочисткивоздуха
2. Дренажный, приемный поддон со средствами слива воды в канализацию должен быть установлен в пре-
делах секции увлажнения с целью обеспечения отвода влаги, что может произойти во время монтажа,
ввода в эксплуатацию, эксплуатации и технического обслуживания. В местах, где дренажные поддоны
требуются для гравитационного дренажа, следует обеспечить, чтобы был установлен дренажный трап с
гидрозатвором. При этом необходимо обеспечить достаточный напор для преодоления давления систе-
мы и из соображений гигиены полное стекание воды. В процессе ввода системы в эксплуатацию необхо-
димо провести испытание дренажа секции увлажнения. Дренажный приемный поддон ДОЛЖЕН полно-
стью отводить воду и располагать доступом для чистки и дезинфекции, как одного из элементов обычно-
го технического обслуживания системы.
3. Модуль необходимо установить на подставку высотой мин 50 мм (2") или бегунки для обеспечения мон-
тажа дренажного трубопровода и удаления бака и кассет через боковую стенку блока очистки воздуха
при необходимости.
4. В боковой стенке блока очистки воздуха подготовить отверстия для прохода впускного и дренажного
трубопроводов и соединительного электрического кабеля.
5. Для контроля системы, ее ввода в эксплуатацию и технического обслуживания необходимо обеспечить
боковой доступ через дверцу (желательно так, чтобы беспрепятственно устанавливать кассеты для тех-
нического обслуживания) размером мин. 600 мм (24") в передней и задней части системы.
6. Перфорированную пластину (60/40) следует устанавливать вверху по ходу системы в случае, если поток
воздуха неравномерный.
Схемурасположениякомпонентов
всегдаобсуждайтеспредставите-
лемкомпанииCondair
Оченьважно!Используйтеспиртовойуровеньдлявыравниванияблокавовремямонтажа
вгоризонтальнойплоскостивпродольномипоперечномнаправлении.Невыполнение
этогоусловияможетпривестикзатоплениюблокаочисткивоздуха/воздуховода.

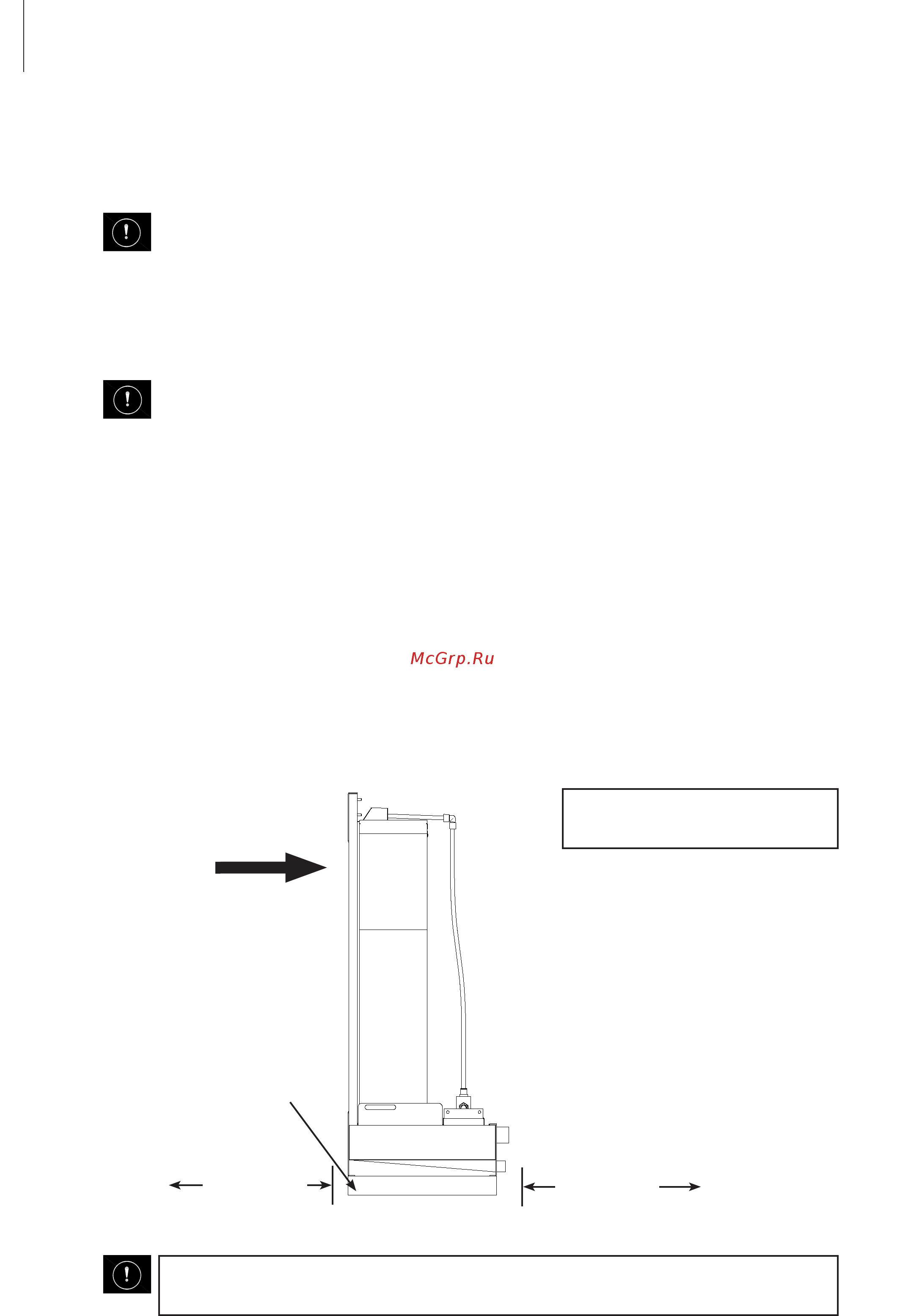

50 мм (2")
Подставка
Поток воздуха
600 мм (24")
Минимальный
доступ
600 мм (24")
Минимальный
доступ
