![Condair HE2-X21 [19/76] Шаг 2 установка запирающих пластин](/img/pdf.png)
Condair HE2-X21 [19/76] Шаг 2 установка запирающих пластин
![Condair HE2-X17 [19/76] Шаг 2 установка запирающих пластин](/views2/1470351/page19/bg13.png)
19
3.1.3 Шаг2-установказапирающихпластин
Если испарительный модуль HE2 размешен в водонепроницаемой части блока очистки воздуха, некоррози-
онные запирающие пластины (не входят в комплект поставки) должны быть установлены для предотвраще-
ния обхода воздуха вокруг модуля в блок очистки воздуха.

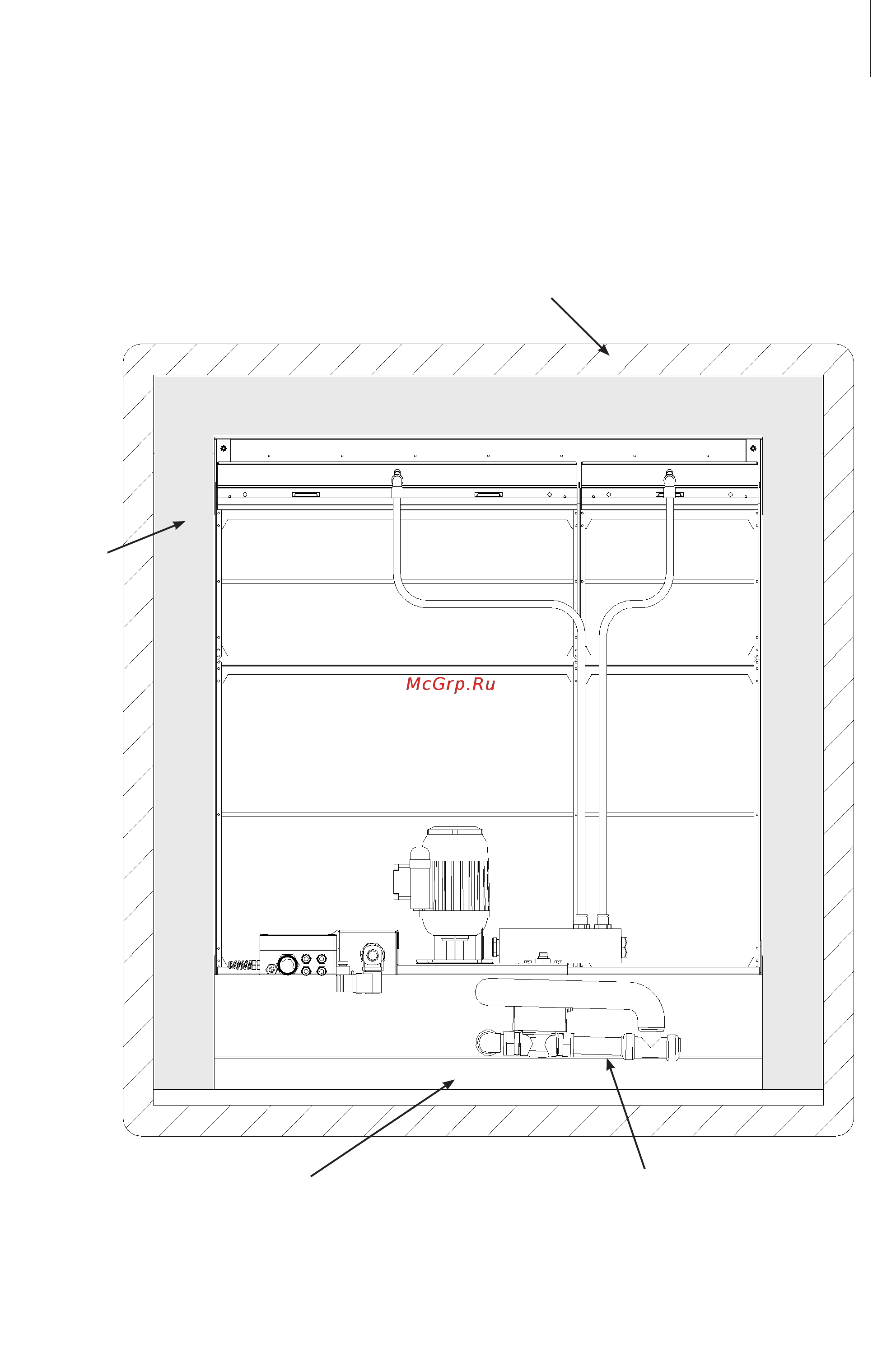

Типовое размещение запирающих пластин указано ниже.
Стенка блока очистки воздуха
Упорная подставка коробки
50 мм (2")
(не входит в комплект поставки)
ВНИМАНИЕ! При установке
дренажа необходимо обес-
печить свободное стекание
жидкости.
Запирающая
пластина
(не входит в
комплект
поставки)
