65
5.6.2 Детальноеописаниепроблем
Почемуввоздушныйпотоквыноситсяводаи/иливодапенится?
• Убедитесь в том, что во время ввода в эксплуатацию надлежащим образом был промыт испарительный
материал и что во время промывки были удалены производственные остатки, включая поверхностно-
активные вещества. См. раздел данного руководства, посвященный вводу в эксплуатацию.
• Возможно, матрица увлажнителя неправильно установлена. Проверить, правильно ли установлены кас-
сеты увлажнителя. При этом соблюдайте указания по сборке системы HE2.
• Проверить, выровнено ли устройство HE2 в обеих плоскостях.
• Распределительное устройство для воды или трубопровод повреждено или установлено ненадлежащим
образом. Проверить все трубы и фитинги на наличие повреждений. Проверить, правильно ли установлен
распределитель воды.
• Скорость воздуха или поток в области перед системой могут быть неравномерными. Установить перфо-
рированную пластину перед системой HE2.

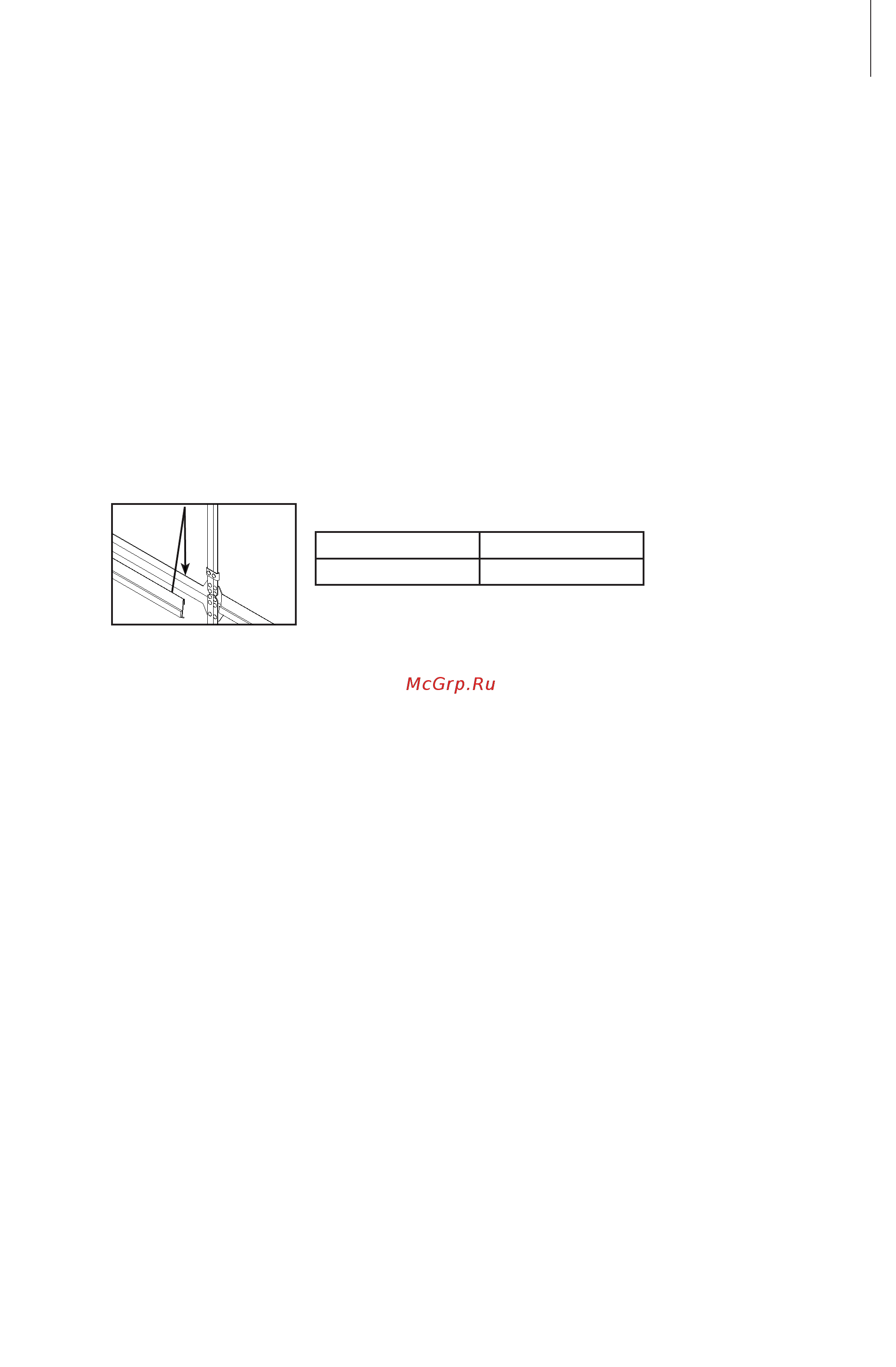

• Возможно, крышка распределительной коробки неправильно установлена. Проверить, правильно ли
установлен кронштейн крышки распределительной коробки, как изображено на рисунке.
• Скорость воздуха в области перед увлажнителем может быть слишком высокой. Сверить скорость воз-
духа со спецификацией для устройства. Имейте в виду, что система HE2 имеет следующие граничные
значения (см. таблицу):
Без сепаратора С сепаратором
3,5 м/с (11,5 фут/с) 4,5 м/с (15 фут/с)
ПочемусистемаHE2включена,нонезаполняетсяводой?
Причиной может быть то, что:
• Панель управления не включена. Включить панель управления и проверить уставку.
• Отключена подача воды. Проверить подачу воды.
• Устройство не используется. Проверить настройки использования и время на контроллере HE2, см. «Шаг
9 – программирование контроллера».
• Нет запроса влажности. См. раздел о блоках управления данного руководства и проверить, правильно
ли заданы параметры, См. «Шаг 1 – программирование контроллера» в разделе ввода в эксплуатацию.
Проверить, установлены ли параметры запроса влажности или температуры (в случае охлаждения) в
соответствии с желаемыми условиями.
Водатечетизбакаиспарительногомодуляилиблокаочисткивоздуха.Чтомнеследуетделать?
• Проверить, установлена ли система HE2 в водонепроницаемой части с дренажным приемным поддоном.
• Уровень воды в баке может быть неточным. Проверить, выровнен ли бак в обеих плоскостях.
• Возможно, система HE2 неправильно установлена. Проверить, правильно ли установлен увлажнитель.
При этом соблюдайте указания по сборке системы HE2.
• Возможно, бак поврежден. Проверить бак на наличие повреждений и отверстий.
• Повреждено или неправильно установлено соединение дренажного трубопровода. Проверить трубопро-
вод на наличие течи.
• Проверить, закрывает ли поплавковый клапан подачу воды, когда вода поднимается выше нижнего края
поперечного элемента (как показано на рисунке).
Почемунезапускаетсянасосмодуля?
• Панель управления не включена. Включить панель управления и проверить уставку.
• Уровень воды в баке испарительного модуля недостаточно высок. Проверить положение поплавкового
реле уровня воды.
• Устройство находится в режиме неисправности. См. «Основные проблемы». 3)ii.
• Устройство не запрашивает влажность/отсутствует сигнал управления. Проверить сигнал управления.
• Устройство не используется. Проверить параметры времени использования, см. «Программирование
контроллера» в разделе ввода в эксплуатацию в данном руководстве.
Пробыводысвидетельствуютозаражении.Чтоследуетделать?
• Проверить, не заблокирован ли дренажный трубопровод и работает ли дренажный клапан.
• Причиной может быть заражение воздуха из блока очистки воздуха или подаваемой воды. См. разделы
«Плановые заборы и проверки воды в системе HE2» и «Очистка и дезинфекция». Они находятся в части
руководства, посвященной техническому обслуживанию.
• Пересмотреть требования по техническому обслуживанию и очистке.
• Проверить впуск блока очистки воздуха на наличие зараженного источника влаги, например, декоратив-
ный фонтан или градирня. Примечание! Накопление пыли и грязи на стороне воздуха может указывать
на проблемы фильтрации воздуха.
