30
3.2.3 Шаг2-установказапирающихпластин
Если испарительный модуль HE2 размешен в водонепроницаемой части блока очистки воздуха, некоррози-
онные запирающие пластины (не входят в комплект поставки) должны быть установлены для предотвраще-
ния обхода воздуха вокруг модуля в блок очистки воздуха.

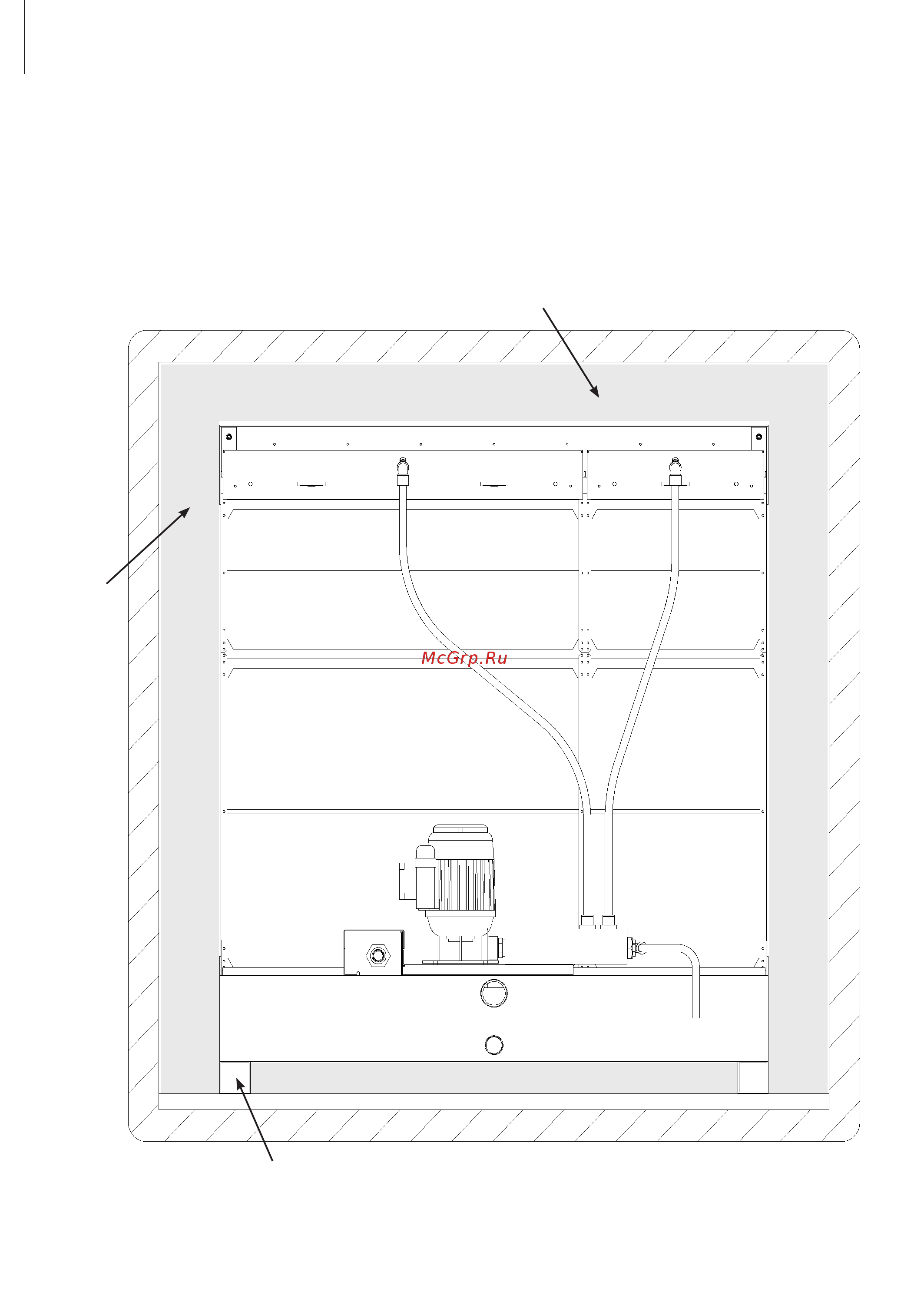

Типовое размещение запирающих пластин указано ниже.
Запирающая
пластина
(не входит в
комплект
поставки)
Стенка блока очистки воздуха
Упорная подставка коробки 50 мм (2")
(не входит в комплект поставки)
