48
4.3 ЭксплуатациямикропроцессорногоконтроллераHE2
4.3.1 Микропроцессор
Системы HE2 MC3 включают микропроцессорную систему управления с задней подсветкой экрана.

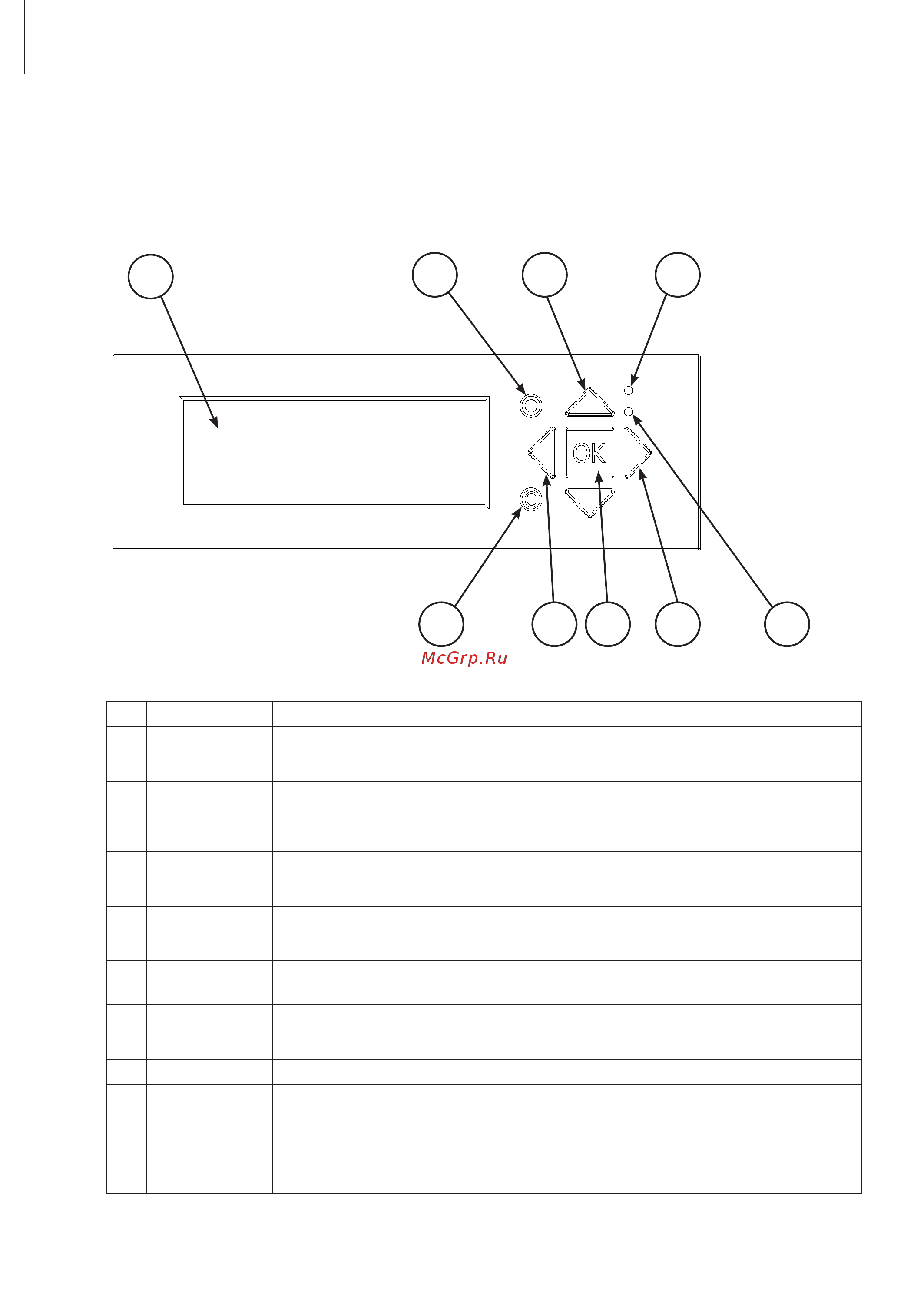

Пользовательскийинтерфейс:принципынавигации
№ Название Описание
1 Индикация Индикацией по умолчанию в программном обеспечении HE2 является страница статуса.
Если на протяжении 10 минут не осуществляется нажатия на клавиши или при нажатии
на клавишу со стрелкой влево программное обеспечение возвращается на эту страницу.
2 Красная кла-
виша
После нажатия красной клавиши контролер выводит на дисплей страницу неисправно-
сти, на которой указываются активные неисправности (если имеются) и время, в которое
они были обнаружены. После просмотра страниц неисправностей нажать клавишу с ле-
вой стрелкой для возвращения на страницу состояния.
3 Клавиши со
стрелками
вверх/вниз
Клавиши со стрелками вверх/вниз использовать для перемещения по странице.
4 Светодиодная
лампа сигнала
тревоги
Светодиодная лампа сигнала тревоги мигает для предупреждения о возможной неи-
справности и горит постоянно в случае неисправности. Светодиодная лампа гаснет сра-
зу же после устранения неисправности.
5 Клавиша C Нажатием клавиши С пользователь может вносить изменения в значения в программном
обеспечении или удалять введенные значения.
6 Кнопка со стрел-
кой влево
Нажатием кнопки со стрелкой влево во время внесения изменений пользователь может
вернуть контроллер на страницу состояния по умолчанию. При этом все изменения будут
игнорированы.
7 Клавиша OK Клавишу OK нажимать для изменения или введения значения в программе.
8 Кнопка со стрел-
кой вправо
Для сброса счетчиков нажимать кнопку со стрелкой вправо и удерживать в нажатом по-
ложении на протяжении 10 секунд на применяемой странице программы в разделе про-
граммирования. Общее количество часов работы сбросить невозможно.
9 Светодиодная
лампа внесения
изменения
Светодиодная лампа мигает в то время, когда пользователь изменяет значение или ми-
кропроцессор обрабатывает его.
1
3
2
4
5 6 8 97
